Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medición y control de tensión | Estructura: | Celda de carga de eje pasante |
|---|---|---|---|
| Capacidad: | 15kg 25kg 50kg 100kg 200kg 300kg 500kg 1000kg |

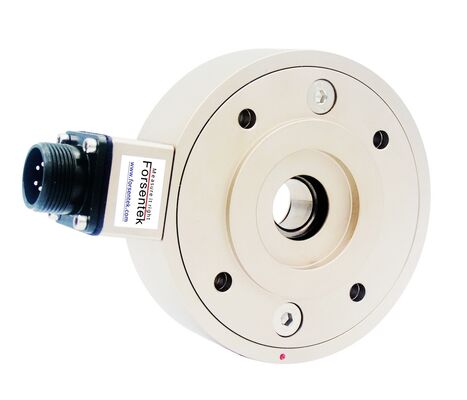

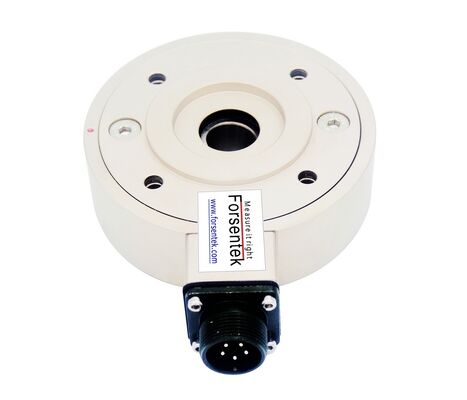

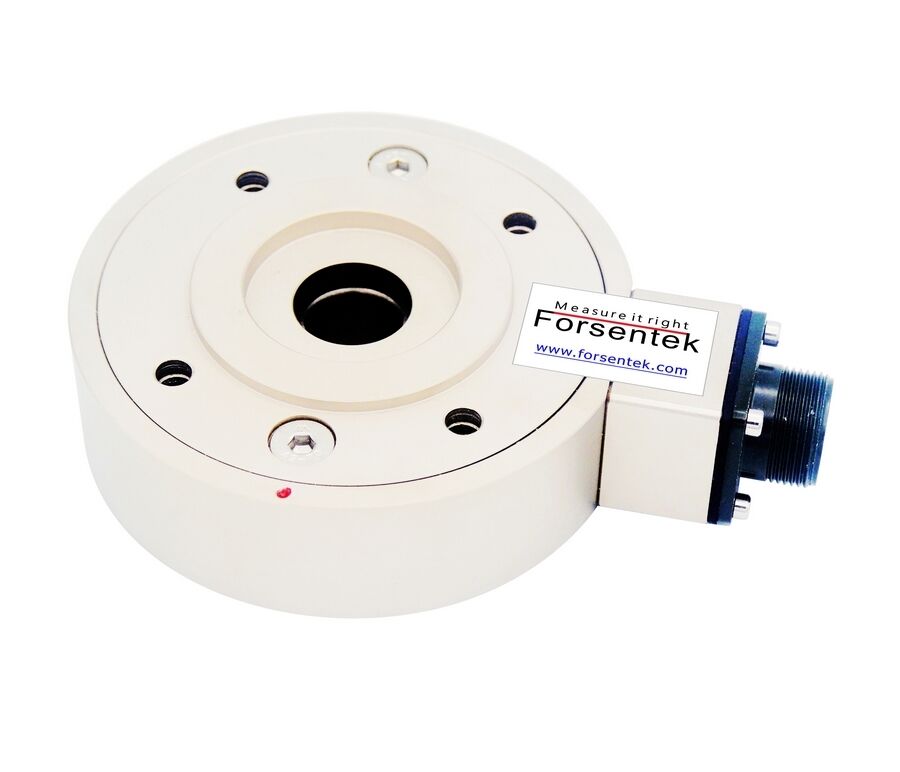

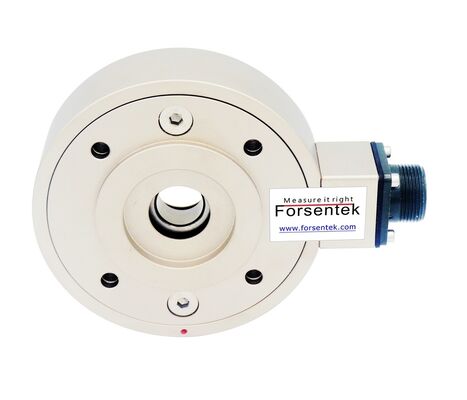

Sensor de tensión de red de 0-1000 kg con celda de carga pasante de montaje en brida
La serie FZTKcelda de carga de eje pasanteestá diseñado para monitorear la fuerza de alta precisión en sistemas industriales continuos donde el control de tensión estable es fundamental. Diseñada como una celda de carga de montaje en brida, presenta una arquitectura de eje pasante que permite la integración directa en ejes giratorios, brindando una huella compacta al mismo tiempo que preserva la rigidez estructural y reduce la deformación mecánica bajo carga. Construido con elementos sensores de galgas extensométricas dispuestos en un puente de Wheatstone completo, el sensor garantiza una salida de señal precisa, una fuerte estabilidad de temperatura y un rendimiento confiable para aplicaciones de sensores de tensión de banda en tiempo real. Su rango de medición admite cargas bajas a altas, lo que lo hace adaptable a diversas configuraciones de maquinaria que requieren retroalimentación de fuerza constante.
Como solución de celda de carga en rollo, el FZTK se usa ampliamente en maquinaria de rodillos equipada con rodamientos premontados, lo que permite una instalación rápida mediante un patrón de fijación de cuatro orificios. Esto lo hace particularmente efectivo en diseños de equipos compactos donde la optimización del espacio es esencial sin comprometer la confiabilidad de las mediciones. El sensor se implementa comúnmente en entornos exigentes de manejo de bandas, como producción de películas, conversión de papel, procesamiento textil, impresión, recubrimiento y sistemas de embalaje. En estas aplicaciones, una regulación precisa de la tensión es esencial para mantener la integridad del material y garantizar una calidad de salida constante. Al actuar como un sensor de tensión de la banda de alto rendimiento, ofrece retroalimentación continua que respalda los sistemas de control automatizados, lo que ayuda a los operadores a minimizar el tiempo de inactividad, reducir las tasas de desechos y mejorar la eficiencia general de la producción en las líneas industriales de alta velocidad.
Presupuesto
| Capacidad |
15kg 25kg 50kg 75kg 100kg 150kg 200kg 300kg 500kg 600kg 1000kg |
| Salida nominal | 1,5 mV/V |
| Excitación | 3-12V |
| Saldo cero | ±0,03 mV/V |
| No linealidad | ±0,3% de la capacidad total |
| Histéresis | ±0,3%de plena capacidad |
| No repetibilidad | ±0,1%de plena capacidad |
| Arrastrarse (3min) | ±0,1%de plena capacidad |
| Sobrecarga segura | 150%de plena capacidad |
| Sobrecarga final | 200%de plena capacidad |
| Temperatura compensada | 0...+40ohdo |
| Temperatura de funcionamiento | -20...+60ohdo |
| Cambio de temperatura cero | ±0,02% RO/ohdo |
| Intervalo de cambio de temperatura | ±0,02% RO/ohdo |
| Resistencia de entrada | 380±30 ohmios |
| Resistencia de salida | 352±5 ohmios |
| Resistencia de aislamiento | >2000M ohmios |
| Protección de ingreso | IP50 |
| Material del elemento | Acero aleado |
| Cable | Ø5.3*3000mm 4 núcleos blindados |
| Código de cableado @ tensión |
Rojo--Excitación+ Negro--Excitación- Verde--Señal+ Blanco--Señal- |
Sensor de tensión de red de 0-1000 kg con celda de carga pasante de montaje en brida
