Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medida del esfuerzo de torsión | Tipo: | Célula de carga hueco del esfuerzo de torsión del reborde |
|---|---|---|---|
| Salida: | Sensor análogo | Capacidad: | 0-1000NM |
| Montaje: | Reborde a ensanchar |

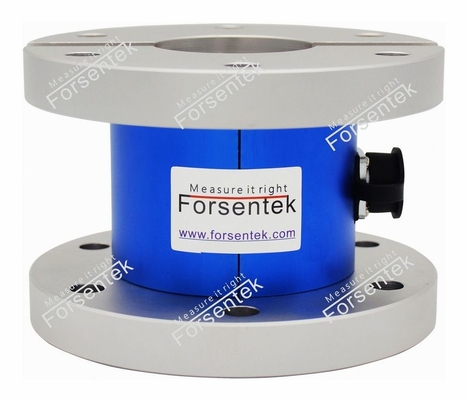

Tipo hueco reborde del metro del esfuerzo de torsión a ensanchar sensor del esfuerzo de torsión de la reacción
El sensor hueco FTF del esfuerzo de torsión del reborde ofrece un montaje del reborde-a-reborde con un diseño de centro del por-agujero. La célula FTF del esfuerzo de torsión ofrece 10NM/20NM/30NM/50NM/100NM/200NM/300NM/500NM/700NM /1000NM diez gamas de medición para elegir de, alta exactitud con 0,2% ausencias de linealidad del completo. Torquemeter FTF es capaz de meauring el esfuerzo de torsión en la dirección a la derecha y en sentido contrario a las agujas del relojdejktw'n, aplicable para ambos medida del esfuerzo de torsión de la medida y de la rotación del esfuerzo de torsión de la reacción donde está impracticable la inserción de una parte adicional entre la conducción y los elementos conducidos, el eje de rotación puede pasar a través del agujero directo localizado en el centro del transductor del esfuerzo de torsión, que permite la medida del esfuerzo de torsión giratorio sin la influencia de la rotación velocidad. Los usos típicos del metro FTF del esfuerzo de torsión son por ejemplo medida del esfuerzo de torsión de bombas, plataformas de perforación, etc., prueba del esfuerzo de torsión del actuador, revolviendo control del esfuerzo de torsión y así sucesivamente. Aquí están algunas ventajas de la medición que giran el esfuerzo de torsión usando los transductores huecos del esfuerzo de torsión comparados a los sensores rotatorios del esfuerzo de torsión:
Dimensiones
Especificaciones
| Capacidad clasificada |
Lbf*ft 10NM/7,4/el 1kgf*m |
| Salida nominal | 1,0 mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad | El ±0.2% F.S. |
| Histéresis | El ±0.2% F.S. |
| No-repetibilidad | El ±0.2% F.S. |
| Arrastramiento (10min) | El ±0.1% F.S. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temporeros compensados. | -10… +40oC |
| Temporeros de funcionamiento. | -20… +60oC |
| Temporeros. cambio cero | El ±0.02% F.S./oC |
| Temporeros. palmo del cambio | El ±0.02% F.S./oC |
| Resistencia entrada | ohmios 700±50 |
| Resistencia de salida | ohmios 700±10 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP50 |
| Material del elemento | <500nm Aluminum="" alloy=""> >Acero inoxidable 300NM |
| Cable | La base de Ø5.8*4000mm 6 protegió el cable |
| Conexión de código |
Rojo--Negro de Excitation+--Excitación Amarillo--Azul de Sense+--Sentido Verde--Signal+ blanco--Señal |
Tipo hueco reborde del metro del esfuerzo de torsión a ensanchar sensor del esfuerzo de torsión de la reacción
El sensor del esfuerzo de torsión de la reacción es un transductor que convierte una entrada mechanial torsional en una señal de salida eléctrica. El metro del esfuerzo de torsión se puede utilizar para exhibir el valor de esfuerzo de torsión. El indicador de Digitaces FPT se integra con el pedazo ADC de la alta exactitud 24, hasta la velocidad de muestreo 960Hz hacerla conveniente para measurement.FPT estático y dinámico también apoya el interfaz de comunicaciones RS485/RS232 y 0-10V/0-5V/4-20mA amplificó la salida de la señal que proporcional al esfuerzo de torsión medido.
