Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medición de fuerza 3D | Producción: | Cosa análoga |
|---|---|---|---|
| Conexión: | Brida a brida | Tipo: | Celular de carga 3D |

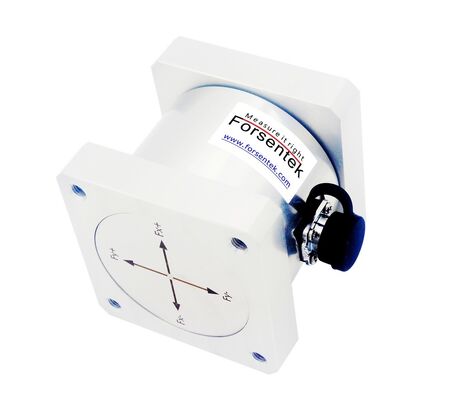

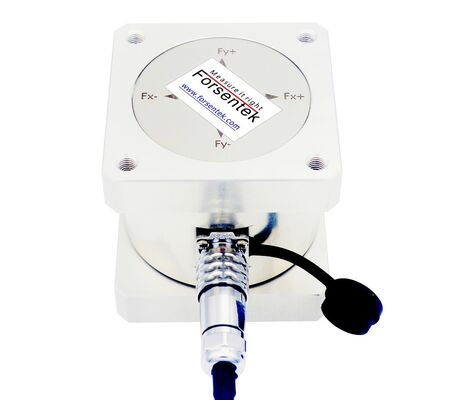

Sensor de fuerza triaxial de una célula de carga multieje de brida a brida de 0 a 11 kN
El F3Y es una solución de medición de fuerza compacta diseñada para la detección de carga simultánea a lo largo de tres ejes perpendiculares en un solo cuerpo de sensor.sensor de fuerza de varios ejesy precisión 3-eje de la célula de carga, captura Fx, Fy, y Fz al mismo tiempo, dando a los ingenieros una visión completa del comportamiento de la fuerza sin la complejidad de la instalación de varios sensores separados.Su construcción rígida de brida a brida proporciona una fuerte integridad estructural, el montaje fiable y el rendimiento estable en sistemas de ensayo donde el espacio de instalación es limitado.el F3Y está disponible en capacidades nominal Fx-Fy-Fz de 0.5kN-0.5kN-1.5kN, 1kN-1kN-3kN, 2kN-2kN-5kN, 3kN-3kN-8kN, y 4kN-4kN-11kN. Esto lo convierte en una excelente opción para pruebas de laboratorio, desarrollo de productos,y tareas de vigilancia de la fuerza industrial que requieren una medición multidireccional precisa.
Desarrollado para análisis avanzado en entornos exigentes, el F3Y también funciona como un sensor de fuerza triaxial confiable y una célula de carga 3D de alta precisión para aplicaciones que involucran una evaluación de carga compleja.Se utiliza ampliamente en robótica, pruebas aeroespaciales, investigación de túneles de viento, verificación estructural y sistemas basados en dinamómetros donde los datos de fuerza repetibles y precisos son críticos.Cada unidad se calibra individualmente y se entrega con un certificado de calibración para garantizar la coherencia de las mediciones.El F3Y también puede servir como un reemplazo para el Futek MTA400, ofreciendo una alternativa práctica para las configuraciones de medición de fuerza compatibles.Capacidades a medida, cambios dimensionales y modificaciones estructurales están disponibles para apoyar la integración sin problemas en sistemas especializados.
Especificaciones
| Capacidad nominal |
El número de unidades de producción será el siguiente: 0Las señales de carga de los motores de las categorías A y B deberán ser: |
| Sensibilidad |
Fx/Fy: 1.8± 02MV/V Fz: uno.0± 02MV/V |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,3% de R.O. |
| La histeresis | ± 0,3% de R.O. |
| No repetibilidad | ± 0,1% de R.O. |
| Es una locura. | ± 0,1% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura a cero | ± 0,02% de R.O./oC. Las |
| Cambio de temperatura en el tramo | ± 0,03% de R.O./oC. Las |
| Resistencia de entrada |
con una frecuencia de transmisión superior a 15 kHz |
| Resistencia de salida |
Fx/Fy: 380 ± 30 ohmios Fz: 1400 ± 50 ohmios |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP50 |
| Material del elemento |
De aluminio o acero inoxidable |
| El cable |
Ø5*3000 mm cable blindado de 8 pines |
| Código de cableado |
Poder: Rojo -- Poder + Negro -- Poder -- Fx: marrón -- Sig + amarillo -- Sig- Azul - Sig +Púrpura-- Sig- Fz: Verde-- Sig +Blanco-- Sig- |

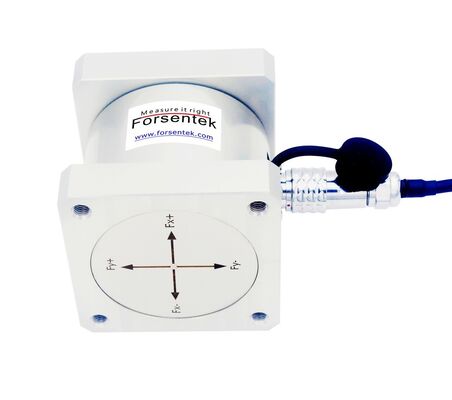

Sensor de fuerza de varios ejes de brida a brida 0-11kN Célula de carga triaxial
