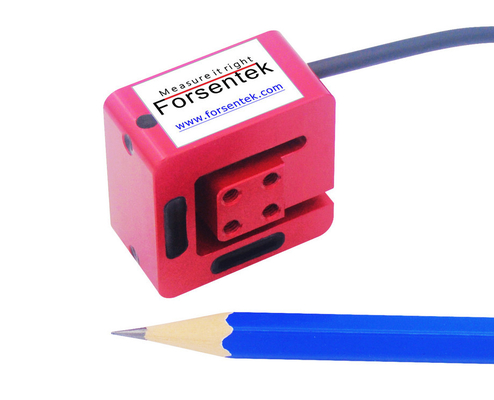

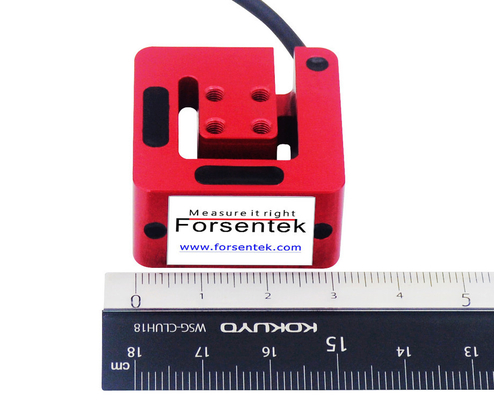

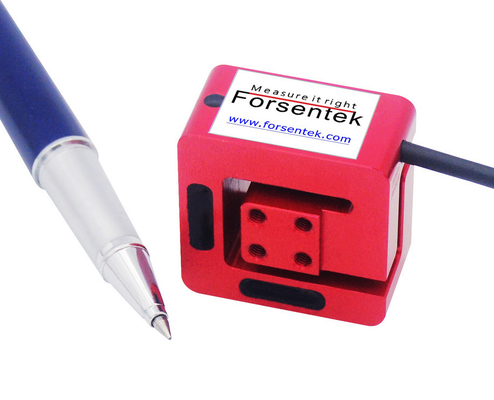

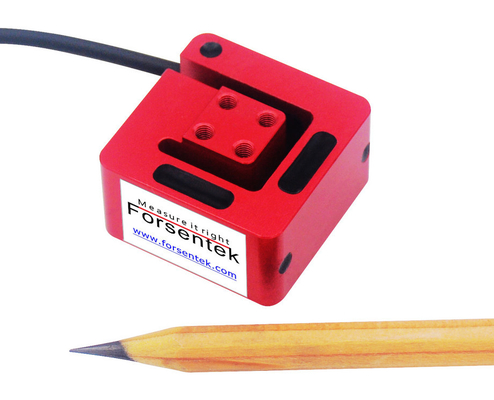

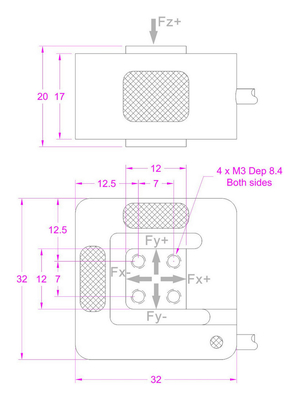

Celular de carga 3D en miniatura 50N 100N 200N Sensor de fuerza micro de varios ejes
La célula de carga de 3 ejes F3P está diseñada para medir tanto la tensión como la carga de compresión en el eje Fx/Fy/Fz.Tres puentes independientes de piedra de trigo están unidos en vigas correspondientes para entregar mV de salida proporcional a la fuerza aplicada, 0-5V / 0-10V / 4-20mA de salida está disponible a través del amplificador multicanal LC3A.Célula de carga triaxial en miniatura F3P utiliza puente de alta resistencia de 1000 ohmsLas aplicaciones típicas del sensor multieje F3P son, por ejemplo, la medición de la fuerza de fricción,simulación de fuerza en equipos médicos de rehabilitación, retroalimentación de fuerza en robótica, monitoreo de fuerza en dispositivos de entrega, protección mecánica contra colisiones, etc.
Código de orden de la celda de carga multieje F3P
|
Ordenar código |
Capacidad |
| Fx=Fy=Fz El valor de las emisiones de gases de efecto invernadero | |
| F3P-50N | 50N |
| F3P-100N | 100N |
| F3P-200N | 200N |
Especificaciones
| Capacidad nominal |
50N / 5kgf / 11 libras 100N / 10kgf / 22 libras 200N / 20kgf / 45 libras |
| Sensibilidad | 1Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,3% de la capacidad |
| La histeresis | ± 0,3%de la capacidad |
| No repetibilidad | ± 0,1%de la capacidad |
| Es una locura. | ± 0,2%de la capacidad |
| Sobrecarga segura | 150 por cientode la capacidad |
| Sobrecarga máxima | 200 por cientode la capacidad |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura a cero | ± 0,03% de R.O./oC. Las |
| Cambio de temperatura en el tramo | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | Los demás componentes de las máquinas de la partida 85 |
| Resistencia de salida | Con una frecuencia de transmisión de 1000 ± 100 ohmios |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento |
Aluminio anodizado rojo |
| El cable |
Ø3.1*3000 mm de cable blindado de 8 hilos |
Celular de carga 3D en miniatura 50N 100N 200N Sensor de fuerza micro de varios ejes
La célula de carga tridimensional F3P mide las fuerzas simultáneamente en 3 ejes mutuamente perpendiculares: X, Y y Z tensión y compresión.Cada eje proporciona una salida de puente completa proporcional a la fuerza aplicada y no requiere manipulación matemáticaLa fuerza que actúa causa la deformación del elastómero, el tensiónímetro unido se deforma en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigo, bajo suministro de energía constante,la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal del sensor de fuerza triaxial F3P es de alrededor de 1,0 mV/V.
La fuente de alimentación de la célula de carga de 3 ejes F3P está normalmente dentro del rango de 3-12 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza multieje F3P es normalmente dentro de -12mV... +12mV para la medición de fuerza bidireccional en cada eje.
Ejemplo:Celda de carga de varios ejesF3P-200N con sensibilidad 1.0mV/V alimentado por 5V DC, el rango de salida es -5mV...+5mV.
Un acondicionador de señal multicanal se puede usar con el transductor 3D F3N para entregar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo: sensor de fuerza de 3 ejes F3P-100N que trabaja con un amplificador LC3A ((-10-10V)-24V, la relación Fuerza-Voltaje en cada eje será de 0-10N de carga en dirección Fx+/Fy+/Fz+ VS 0-10V de salida,La carga de 0-100N en dirección Fx/Fy/Fz VS 0-(-10V de salida, que es lineal independientemente del error de medición.
