Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medición de fuerza | Estructura: | Sensor de fuerza del extremo del vástago |
|---|---|---|---|
| Capacidad: | 5 kilos 10 kilos 20 kilos | Dirección de la fuerza: | Tensión y compresión |
| Hilo: | 1-14 UNS |

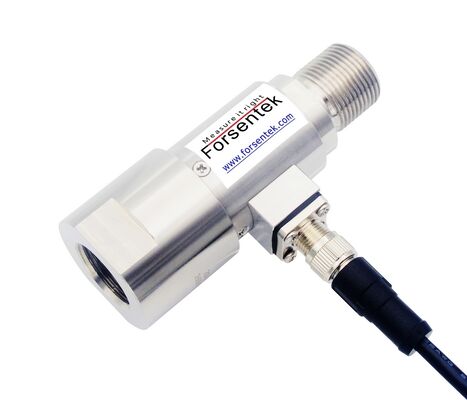

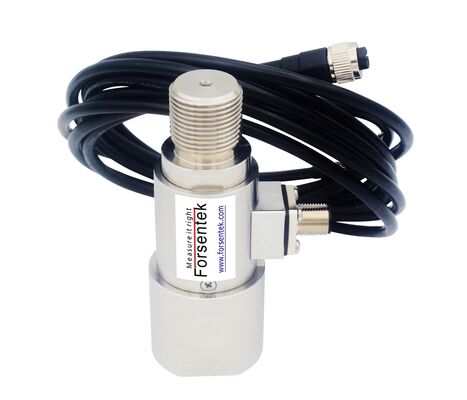

Célula de carga de extremo de varilla 5 klb 10 klb 20 klb para medición de empuje de cilindro y actuador
El FLXN es un sensor de fuerza de extremo de varilla compacto diseñado para un monitoreo preciso de la fuerza en línea en actuadores hidráulicos, varillajes mecánicos y sistemas de transmisión de movimiento. como un robustocelda de carga de extremo de varilla, está diseñado para instalarse directamente dentro de las varillas del actuador a través de sus interfaces roscadas macho y hembra 1-14 UNS, lo que permite una integración perfecta sin alterar la geometría del sistema. Su verdadera trayectoria de fuerza en línea garantiza una medición axial precisa del empuje y la tensión mientras mantiene la estabilidad de la alineación, lo que lo hace muy adecuado para aplicaciones donde la retroalimentación de fuerza constante y la neutralidad estructural son fundamentales.
Al actuar como una celda de carga de empuje confiable y un sensor de fuerza de empuje, el FLXN ofrece un rendimiento confiable tanto en la medición de tensión como de compresión. Disponible en capacidades de 5 klb, 10 klb y 20 klb, admite una amplia gama de requisitos industriales y de prueba, desde protección contra sobrecarga hasta control de actuador de circuito cerrado. Construido con acero inoxidable de alta resistencia, proporciona una excelente resistencia a entornos hostiles, vibraciones y tensiones mecánicas a largo plazo. El diseño también admite el reemplazo directo de los modelos FUTEK LCB450, lo que ofrece una práctica ruta de actualización. Cada unidad se suministra con un informe de calibración interno para garantizar una precisión constante, y hay opciones de personalización disponibles para configuraciones de montaje o necesidades de integración específicas del sistema, lo que la convierte en una solución versátil para aplicaciones exigentes de medición de fuerza.
Presupuesto
| Capacidad |
5klb 10klb 20klb |
| Salida nominal | 2,0 mV/V |
| Excitación | 3-15V |
| Saldo cero | ±0,03 mV/V |
| No linealidad | ±0,5% de la capacidad total |
| Histéresis | ±0,5%de plena capacidad |
| No repetibilidad | ±0,1%de plena capacidad |
| Arrastrarse (3min) | ±0,2%de plena capacidad |
| Sobrecarga segura | 150%de plena capacidad |
| Sobrecarga final | 200%de plena capacidad |
| Temperatura compensada | 0...+60ohdo |
| Temperatura de funcionamiento | -20...+80ohdo |
| Cambio de temperatura cero | ±0,01% RO/ohdo |
| Intervalo de cambio de temperatura | ±0,03 % RO/ohdo |
| Resistencia de entrada | 380±30 ohmios |
| Resistencia de salida | 350±5 ohmios |
| Resistencia de aislamiento | >2000M ohmios |
| Protección de ingreso | IP62 |
| Material del elemento | Acero inoxidable |
| Cable | Ø3.3*3000mm 4 núcleos blindados |
| Código de cableado @ tensión |
Rojo--Excitación+ Negro--Excitación- Verde--Señal+ Blanco--Señal- |
Célula de carga de extremo de varilla 5 klb 10 klb 20 klb para medición de empuje de cilindro y actuador
