Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medición tridimensional de la fuerza | Tipo: | Celular de carga 3D |
|---|---|---|---|
| Rango de fuerza: | 100/200/300/500N | Producción: | Sensor analógico |
| Eje de carga: | Fx/Fy/Fz |

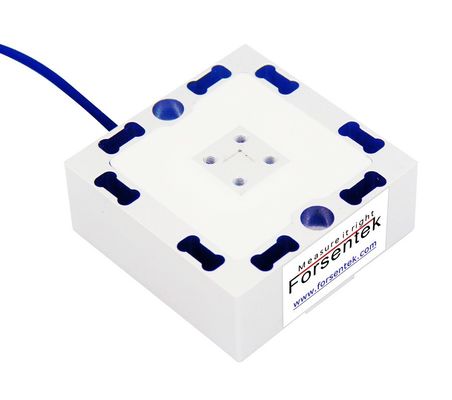

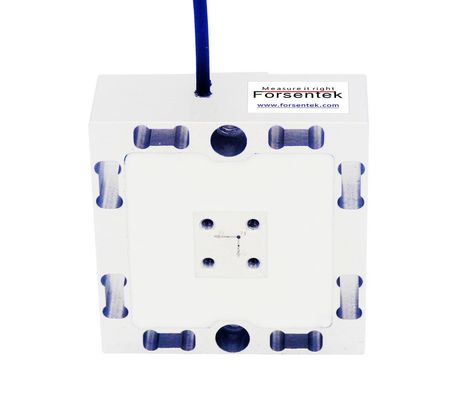

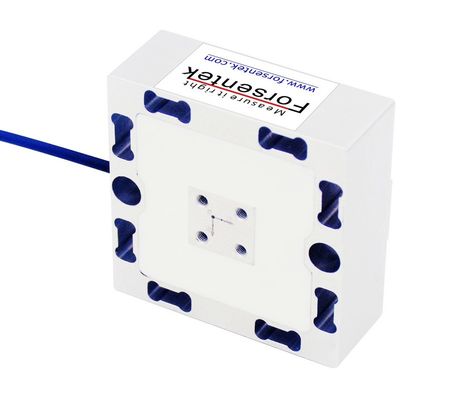

Sensor de fuerza de varios ejes 100N 200N 300N 500N Célula de carga de tres ejes
La célula de carga de 3 ejes F3U es un sensor de fuerza avanzado de varios ejes diseñado para proporcionar mediciones tridimensionales de fuerza de alta precisión y confiabilidad en las direcciones X, Y y Z.Diseñados para aplicaciones de tensión y compresión, este sensor de fuerza de 3 ejes proporciona una precisión y repetibilidad excepcionales, lo que lo hace ideal para su uso en entornos de robótica, automatización y pruebas industriales.300N, y 500N, la célula de carga 3D F3U está diseñada para funcionar bajo condiciones de carga variables.Mientras que las versiones 300N y 500N utilizan acero inoxidable resistente para garantizar una durabilidad superior y estabilidad a largo plazo bajo cargas pesadas.Cada eje incorpora un circuito de puente Wheatstone dedicado, que ofrece señales de salida estables mV/V sin complejas correcciones computacionales.Cuando esté conectado a un acondicionador o amplificador de señal externo, el sensor puede emitir fácilmente señales de 0 ̊5V, 0 ̊10V o 4 ̊20mA, lo que proporciona una integración flexible en diversos sistemas de medición.
Diseñado con precisión para aplicaciones exigentes, el F3Uunidad de carga de varios ejesEste sensor compacto y robusto permite un monitoreo preciso de la carga multidireccional.lo que lo convierte en una opción confiable para los laboratorios de investigaciónLa célula de carga de 3 ejes garantiza un excelente rendimiento en la detección de carga dinámica.Captura de datos de fuerza en tiempo real cruciales para sistemas de control avanzados y evaluación del rendimientoEl compromiso de Forsentek con la innovación se refleja en su capacidad para ofrecer soluciones de celdas de carga 3D diseñadas a medida y adaptadas a las necesidades específicas del proyecto, garantizando unay la medición de fuerza tridimensional repetible incluso en los entornos operativos más desafiantesYa sea para robótica de precisión o análisis científico de alto nivel, la célula de carga de 3 ejes F3U representa el equilibrio perfecto entre precisión, durabilidad y flexibilidad de integración.
Código de orden de la celda de carga 3D F3U
|
Ordenar código |
Capacidad |
| Fx=Fy=Fz El valor de las emisiones de gases de efecto invernadero | |
| F3U-100N | 100N |
| F3U-200N | 200N |
| F3U-300N | 300N |
| F3U-500N | 500N |
Especificaciones
| Capacidad nominal |
El número de unidades de producción de las unidades de producción de las unidades de producción |
| Sensibilidad | 1Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,3% de la capacidad |
| La histeresis | ± 0,3%de la capacidad |
| No repetibilidad | ± 0,1%de la capacidad |
| Es una locura. | ± 0,2%de la capacidad |
| Sobrecarga segura | 150 por cientode la capacidad |
| Sobrecarga máxima | 200 por cientode la capacidad |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura a cero | ± 0,03% de R.O./oC. Las |
| Cambio de temperatura en el tramo | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | Las demás partidas de los componentes de las máquinas de la partida 84 |
| Resistencia de salida | Las demás partidas de los componentes de las máquinas de la categoría 85 |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento |
100N/200N: Aluminio 300N/500N: Acero inoxidable |
| El cable |
Ø3*3000 mm de cable blindado de 8 núcleos |
Sensor de fuerza de varios ejes 100N 200N 300N 500N Célula de carga de tres ejes
