Datos del producto:
Pago y Envío Términos:
|
| Usage: | Three-dimensional force measurement | Type: | 3-component Load Cell |
|---|---|---|---|
| Output: | Analog sensor | Load direction: | Fx/Fy/Fz |

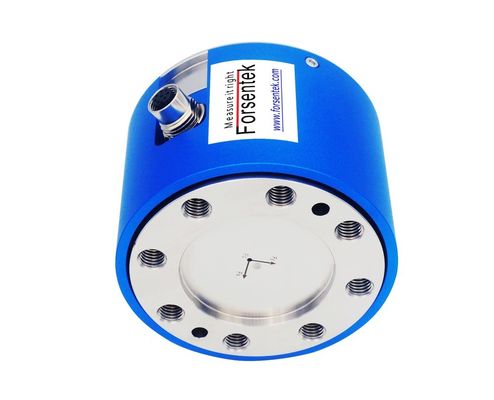

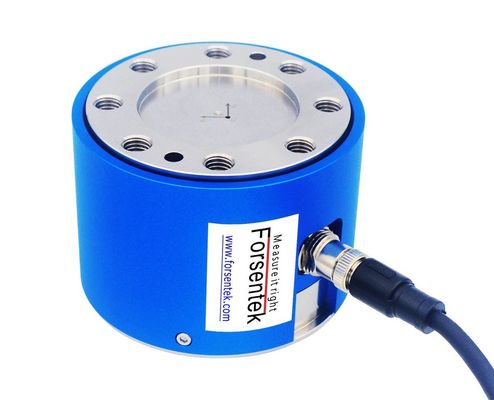

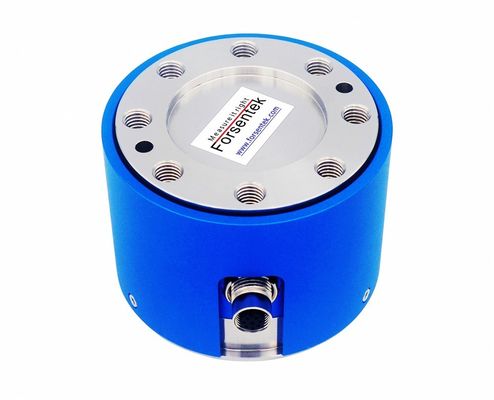

Celular de carga de 3 ejes de brida a brida 100kN 50kN 30kN 20kN 10kN 5kN Sensor de fuerza 3D
El sensor de fuerza F3S de 3 ejes es una célula de carga de múltiples ejes de alta precisión diseñada utilizando tecnología de tensiónímetro para medir fuerzas a lo largo de los ejes X, Y y Z simultáneamente.Su robusta construcción de brida a brida garantiza un montaje firme y una excelente rigidez estructural, por lo que es particularmente adecuado para aplicaciones que implican cargas sustanciales o impredecibles.Este sensor ofrece un rendimiento constante y durabilidadSu amplia disponibilidad en varios tamaños y capacidades nominales le permite adaptarse a una amplia gama de condiciones de prueba, desde el análisis de componentes a pequeña escala hasta las pruebas estructurales de alta resistencia.
Una característica destacada del F3Sunidad de carga triaxialMientras que los ejes X y Y admiten mediciones de fuerza en el rango de 5 kN a 100 kN, el eje Z está diseñado para cargas axiales más altas,con una capacidad de medición de entre 15 kN y 300 kNEsta capacidad ampliada del eje Z satisface las demandas específicas de las aplicaciones dominadas por la fuerza vertical, como el ensamblaje de prensas, pruebas de integridad estructural y monitoreo de la fuerza de impacto.El sensor está diseñado para mantener la precisión tanto en mediciones estáticas como dinámicas, ofreciendo una baja no linealidad y un mínimo de ruido cruzado para garantizar una recopilación de datos fiable y repetible.análisis de fatiga, pruebas conjuntas biomédicas y verificación automatizada de la fabricación.
Además de sus fortalezas técnicas, el sensor de fuerza 3D F3S ofrece una adaptabilidad excepcional.y formatos de salida analógicos o digitales específicos (como mV/V)Construido con materiales resistentes para un rendimiento a largo plazo, el F3S proporciona a los ingenieros, investigadores,y desarrolladores de productos con una solución versátil para la captura complejaSu combinación de fuerza, precisión,y flexibilidad lo convierte en un activo valioso en cualquier aplicación que requiera una medición de fuerza tridimensional precisa con resultados confiables a largo plazo.
Código de orden del sensor de fuerza de 3 componentes F3S
|
Ordenar código |
Capacidad | |
| Fx=Fy | Fz | |
| F3S-5k-5k-15k | 5kN | 15 kN |
| F3S-10k-10k-30k | 10 kN | 30 kN |
| F3S-20k-20k-60k | 20 kN | 60 kN |
| F3S-30k-30k-90k | 30 kN | 90 kN |
| F3S-40k-40k-120k | 40 kN | 120 kN |
| F3S-50k-50k-150k | 50 kN | 150 kN |
| F3S-100k-100k-300k | 100 kN | 300 kN |
Especificaciones
| Capacidad nominal |
Se refiere al código de orden |
| Sensibilidad |
Fx/Fy: 1,2 a 1,7 mV/V Fz: 0,6 ~ 1,0 mV/V |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,3% de la capacidad |
| La histeresis | ± 0,3%de la capacidad |
| No repetibilidad | ± 0,1%de la capacidad |
| Es una locura. |
± 0,1% de la R.O. |
| Sobrecarga segura | 150 por cientode la capacidad |
| Sobrecarga máxima | 200 por cientode la capacidad |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura a cero | ± 0,02% de R.O./oC. Las |
| Cambio de temperatura en el tramo | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada |
145 ± 20Ω |
| Resistencia de salida |
Fx/Fy:350 ± 30Ω Fz: 700 ± 50Ω |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | IP50 (opcional IP65) |
| Material del elemento |
Acero inoxidable |
| El cable |
Ø6x5000 mm cable blindado de 8 núcleos |
Sensor de fuerza de 3 ejes de brida a brida 100kN 50kN 30kN 20kN 10kN 5kN Célula de carga tridimensional
