Datos del producto:
Pago y Envío Términos:
|
| Usage: | Three-dimensional force measurement | Type: | Tri-axial Load Cell |
|---|---|---|---|
| Force range: | 5kg 10kg 20kg 50kg | Output: | Analog sensor |
| Load direction: | Fx/Fy/Fz | Ingress protection: | IP67 |
IP67 Célula de carga de tres ejes herméticamente sellada 5kg 10kg 20kg 50kg Célula de carga triaxial

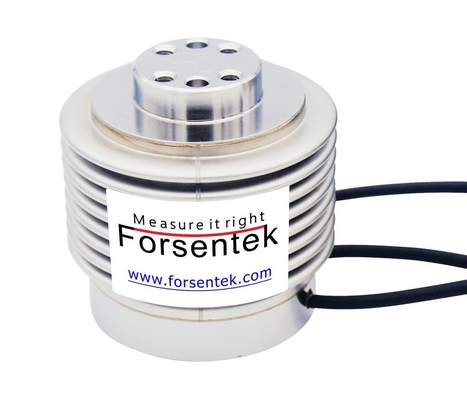

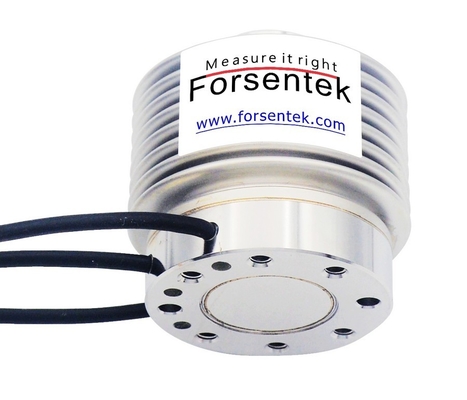

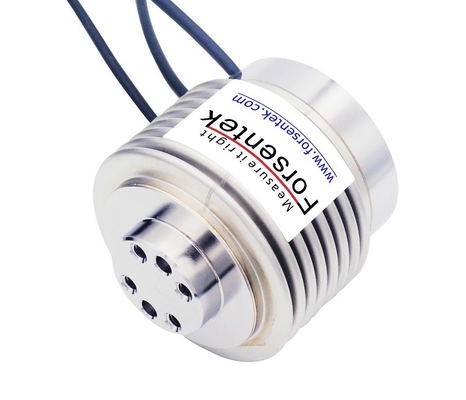

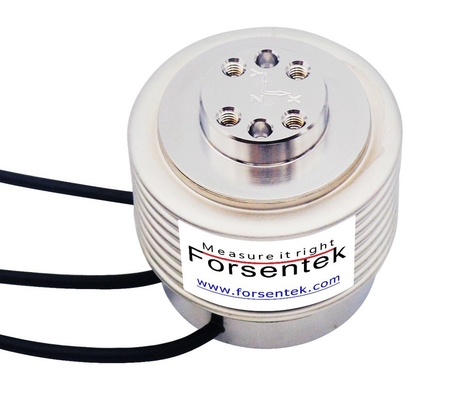

La célula de carga multieje F3Q está diseñada en acero inoxidable duradero y construida para funcionar en entornos de medición rigurosos.Su diseño de doble brida garantiza una instalación fiable y adaptable en varias configuraciones de sistemasEl sensor, encapsulado en una carcasa de fuelle soldado, cuenta con una clasificación IP67, ofreciendo una excelente protección contra el polvo, el agua y las duras condiciones de funcionamiento.el proceso de soldadura puede introducir tensiones residualesEste sensor de fuerza triaxial está disponible en cuatro rangos de capacidad: 5kg, 10kg, 20kg,y 50kg y puede medir fuerzas a lo largo de la XEsta capacidad elimina la necesidad de cálculos vectoriales complejos, proporcionando inmediatos, precisos,y lecturas de fuerza muy repetibles.
Para una integración perfecta en los sistemas de control, el F3Q admite una variedad de salidas de señal.con una capacidad de transmisión superior a 300 W,Esta flexibilidad lo hace ideal para la integración en PLC, sistemas de adquisición de datos o configuraciones personalizadas.,El sistema de control de la fuerza de las prótesis es compacto,la construcción sellada garantiza un uso fiable a largo plazo, incluso en entornos industriales corrosivos o extremos.
Código de orden del sensor de fuerza triaxal F3Q
|
Ordenar código |
Capacidad |
| Fx=Fy=Fz El valor de las emisiones de gases de efecto invernadero | |
| F3Q-5 kg | 5 kilos |
| F3Q-10 kg | 10 kg de peso |
| F3Q-20 kg | 20 kg de peso |
| F3Q-50 kg | 50 kg de peso |
Especificaciones
| Capacidad nominal |
5kg 10kg 20kg 50kg y el resto de los productos Se aplicarán las siguientes medidas: |
| Sensibilidad | 1Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,5% de la capacidad |
| La histeresis | ± 0,5%de la capacidad |
| No repetibilidad | ± 0,2%de la capacidad |
| Es una locura. |
Fx/Fy: ± 0,2% de la R.O. Fz: ± 0,5% de R.O. |
| Sobrecarga segura | 150 por cientode la capacidad |
| Sobrecarga máxima | 200 por cientode la capacidad |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura a cero | ± 0,03% de R.O./oC. Las |
| Cambio de temperatura en el tramo | ± 0,03% de R.O./oC. Las |
| Resistencia de entrada |
Fx/Fy:380 ± 30Ω Fz:750 ± 100Ω |
| Resistencia de salida |
Fx/Fy:350 ± 30Ω Fz: 700 ± 50Ω |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP67 |
| Material del elemento |
Acero inoxidable |
| El cable |
3 x Ø3 3000 mm de cable blindado de 4 núcleos |
| Código de cableado |
Conexión de 4 cables para cada eje |
La celda de carga de fuerza de 3 ejes F3Q mide las fuerzas simultáneamente en 3 ejes mutuamente perpendiculares: X, Y y Z tensión y compresión.Cada eje proporciona una salida de puente completa proporcional a la fuerza aplicada y no requiere manipulación matemáticaLa fuerza que actúa causa la deformación del elastómero, el tensiónímetro unido se deforma en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigo, bajo suministro de energía constante,la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal del sensor de fuerza triaxial F3Q es de alrededor de 1,0 mV/V.
La fuente de alimentación de la célula de carga F3Q de 3 ejes está normalmente dentro del rango de 3-12 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza multieje F3Q es normalmente dentro de -12mV... +12mV para la medición de fuerza bidireccional en cada eje.
Ejemplo:Celda de carga de varios ejesF3Q-50kg con sensibilidad de 1,0 mV/V alimentado por 10 V de corriente continua, el rango de salida es -10 mV...+10 mV.
Un acondicionador de señal multicanal se puede usar con el transductor 3D F3N para entregar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo: celda de carga 3D F3Q-10kg que trabaja con un amplificador LC3A ((-10-10V)-24V, la relación Fuerza-Voltaje en cada eje será de 0-10kgf de carga en la dirección Fx+/Fy+/Fz+ VS 0-10V de salida,La carga de 0-10 kgf en dirección Fx/Fy/Fz VS 0-(-10V de salida, que es lineal independientemente del error de medición.
IP67 Célula de carga multiaxial herméticamente sellada 5kg 10kg 20kg 50kg Célula de carga triaxial
