Datos del producto:
Pago y Envío Términos:
|
| Canal: | Fx/Fy | Utilización: | Medición bidimensional de la fuerza |
|---|---|---|---|
| El tipo: | Sensor de fuerza de 2 ejes | Capacidad: | 10kg 20kg 50kg 100kg y el resto de los productos |
| Principio: | Célula de carga del indicador de tensión |

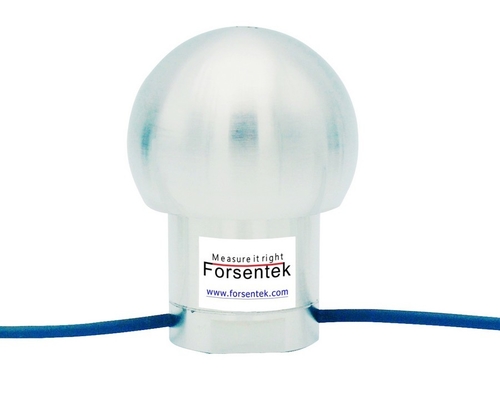

Celular de carga de palanca de engranaje 1kN 500N 200N 100N Sensor de fuerza de desplazamiento de bastón
La célula de carga del botón de cambio de engranajes F2Q es una herramienta de ingeniería meticulosa construida de acero inoxidable duradero, que ofrece una medición precisa de la fuerza bidimensional a través de los ejes Fx y Fy.Con cuatro capacidades nominales disponiblesEste sensor de esfuerzo de engranaje especializado está diseñado para reemplazar la perilla de engranaje estándar en una palanca de engranajes,que permite medir con precisión la fuerza aplicada durante las operaciones de cambio de velocidadSu robusta construcción garantiza un rendimiento duradero, mientras que su diseño compacto y fácil de usar facilita la fácil integración en las configuraciones existentes.Perfecto para pruebas y desarrollo automotriz, la celda de carga F2Q proporciona datos fiables y precisos, lo que la convierte en una herramienta indispensable para evaluar y mejorar la eficiencia y el rendimiento del cambio de marchas.

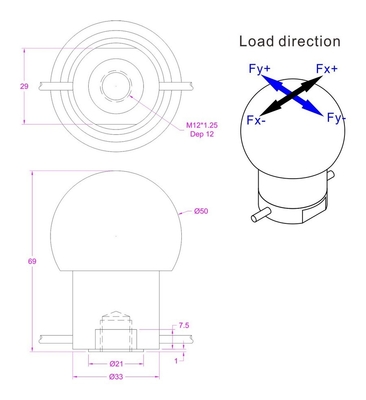

Las dimensiones
Código de orden
| La parte No. | Capacidad |
| Fx=Fy | |
| F2Q-10 kg | 10 kgf |
| F2Q-20 kg | 20 kgf |
| F2Q-50 kg | 50 kgf |
| F2Q-100 kg | 100 kgf |
Especificaciones
| Capacidad nominal |
10kg 20kg 50kg 100kg y el resto de los productos (100N 200N 500N 1000N) |
| Producción nominal | 1.5 mV/V |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,3% de la escala completa |
| La histeresis | ± 0,3%de escala completa |
| No repetibilidad | ± 0,2%de escala completa |
| Es una locura. | ± 0,05%de escala completa |
| Sobrecarga segura | 150 por cientode escala completa |
| Sobrecarga máxima | 200 por cientode escala completa |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura a cero | ± 0,02% de R.O./oC. Las |
| Cambio de temperatura en el tramo | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 80 Hz |
| Resistencia de salida | con una frecuencia de transmisión superior a 50 Hz |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento |
Acero inoxidable |
| El cable | 2 x Ø3*3000 mm de cable blindado de 4 núcleos |
| Código de cableado |
Rojo - E + Negro - E - Verde... S+ Blanco... |

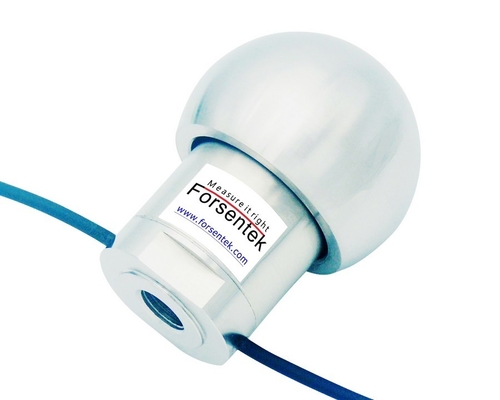

Celular de carga de palanca de engranaje 1kN 500N 200N 100N Sensor de fuerza de desplazamiento de bastón
El sensor F2Q de 2 ejes mide las fuerzas simultáneamente en los ejes Fx y Fy. Cada eje proporciona una salida de puente completa proporcional a la fuerza aplicada y no requiere manipulación matemática.La fuerza que actúa causa la deformación del elastómero, el tensiónímetro unido se deforma en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigo, bajo alimentación constante,la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal del sensor de desplazamiento del palo F2Q es de alrededor de 1,5 mV/V.
La fuente de alimentación de la célula de carga de cambio de velocidad F2Q está normalmente dentro del rango de 3-12 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza biaxial F2Q es normalmente dentro de -18mV... +18mV para la medición de fuerza bidireccional en cada eje.
Ejemplo: célula de carga multieje F2Q-50kg con sensibilidad 1,0 mV/V alimentada por 10 V de corriente continua, el rango de salida es -10 mV...+10 mV.
Un acondicionador de señal multicanal se puede utilizar con el sensor de fuerza biaxial F2Y para proporcionar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo: sensor de dos ejes F2Q-100kg que trabaja con un amplificador LC2A ((-10-10V)-24V, la relación Fuerza-Voltaje en cada eje será de 0-100kg de carga en dirección Fx+/Fy+ VS salida de 0-10V,La carga de 0-100 kg en dirección Fx/Fy VS 0-(-10V de salida, que es lineal independientemente del error de medición.

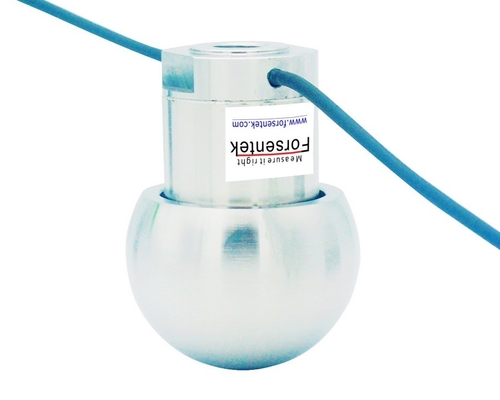

Sensor de fuerza de palanca de engranaje 1kN 500N 200N 100N Celda de carga de cambio de palanca
