Utilización: | Medición bidimensional de la fuerza | El tipo: | Celda de carga de 2 ejes |
---|---|---|---|
Capacidad: | 1/2/5/10/20/50/100kg | El canal: | Fx/Fy |
Conexión: | Las demás máquinas de la categoría 84 | Principio: | Sensor de tensión |

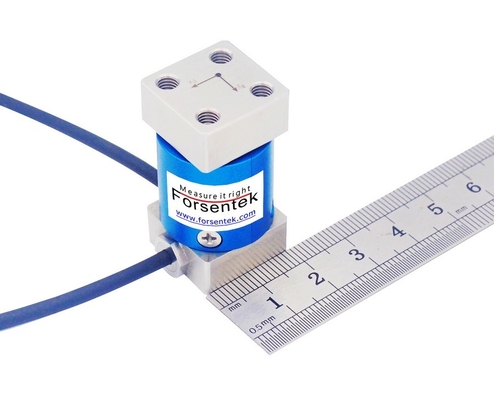

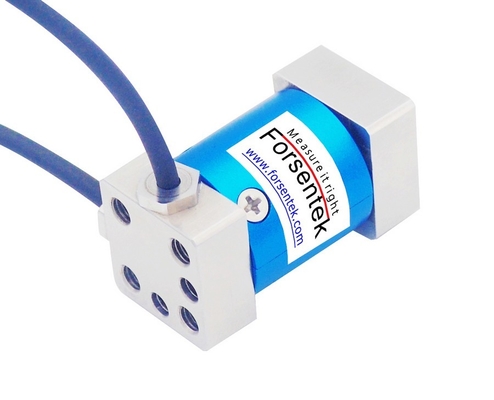

Sensor de fuerza de dos ejes 1kN 500N 200N 100N 50N 20N 10N Célula de carga biaxial
El sensor de fuerza biaxial F2Y está hecho sobre la base de la tecnología de estirador que ofrece ocho capacidades de 10N / 20N / 50N / 100N / 200N / 300N / 500N / 1000N para la medición bidimensional de la fuerza Fx / Fy.Ambos ejes apoyan la tensión y la medición de la fuerza de compresión. La célula de carga de 2 ejes F2Y puede trabajar con nuestro amplificador de célula de carga de 2 canales LC2A para entregar 0-5V / 0-10V / 4-20mA de salida que es proporcional a la fuerza aplicada.La célula de carga biaxial se utiliza típicamente para la medición y control de la fuerza encon una capacidad de transmisión superior a 300 WLa celda de carga 2D F2Y puede modificarse o personalizarse a petición para adaptarse a diferentes aplicaciones.

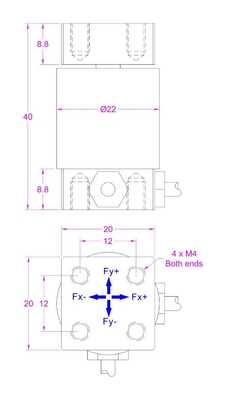

Las dimensiones
Código de orden
La parte No. | Capacidad | El material |
Fx=Fy | ||
F2Y-1 kg |
1 kgf |
de aluminio |
F2Y-2 kg | 2 kgf | |
F2Y-5 kg | 5 kgf | |
F2Y-10 kg | 10 kgf | Acero inoxidable |
F2Y-20 kg | 20 kgf | |
F2Y-50 kg | 50 kgf | |
F2Y-100 kg | 100 kgf |
Especificaciones
Capacidad nominal |
1kg 2kg 5kg 10kg 20kg 50kg 100kg La temperatura máxima de la superficie de la nave es de 10 °C a 30 °C. |
Producción nominal | 1.0 ~ 1,5 mV/V |
La emoción. | 3 a 12 V |
Saldo cero | Se aplicarán las siguientes medidas: |
No linealidad | ±0,2% de la escala completa |
La histeresis | ± 0,2%de escala completa |
No repetibilidad | ± 0,1%de escala completa |
Es una locura. | ± 0,1%de escala completa |
Sobrecarga segura | 150 por cientode escala completa |
Sobrecarga máxima | 200 por cientode escala completa |
Temperatura compensada | 0... + 40oC. Las |
Temperatura de funcionamiento | -10... +60oC. Las |
Cambio de temperatura a cero | ± 0,03% de R.O./oC. Las |
Cambio de temperatura en el tramo | ± 0,02% de R.O./oC. Las |
Resistencia de entrada | con una frecuencia de transmisión superior a 80 Hz |
Resistencia de salida | con una frecuencia de transmisión superior a 50 Hz |
Resistencia al aislamiento | > 2000 M ohmios |
Protección de entrada | Protección IP50 |
Material del elemento |
1/2/5 kg: de aluminio 10/20/50/100 kg: Acero inoxidable |
El cable | 2 x Ø3*3000 mm de cable blindado de 4 núcleos |
Código de cableado |
Rojo - E + Negro - E - Verde... S+ Blanco... |

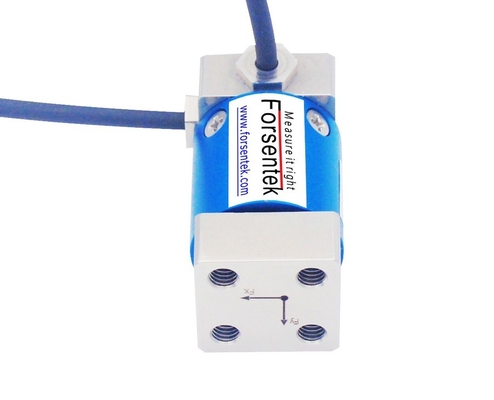

Sensor de fuerza biaxal de 2 ejes 1kN 500N 200N 100N 50N 20N 10N
El sensor de 2 ejes F2Y mide las fuerzas simultáneamente en los ejes Fx y Fy. Cada eje proporciona una salida de puente completa proporcional a la fuerza aplicada y no requiere manipulación matemática.La fuerza que actúa causa la deformación del elastómero, el tensiónímetro unido se deforma en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigo, bajo alimentación constante,la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga biaxial F2Y está normalmente dentro del rango de 1,0-1,5 mV/V.
La fuente de alimentación del transductor de fuerza de 2 ejes F2Y está normalmente dentro del rango de 3-12 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza multieje F2Y es normalmente dentro de -18mV... +18mV para la medición de fuerza bidireccional en cada eje.
Ejemplo: célula de carga multieje F2Y-50kg con sensibilidad 1,0 mV/V alimentada por 10 V de corriente continua, el rango de salida es -10 mV...+10 mV.
Un acondicionador de señal multicanal se puede utilizar con el sensor de fuerza biaxial F2Y para proporcionar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo: sensor de 2 ejes F2Y-10kg que trabaja con un amplificador LC3A ((-10-10V)-24V, la relación Fuerza-Voltaje en cada eje será de 0-10kg de carga en dirección Fx+/Fy+ VS salida de 0-10V,La carga de 0 a 10 kg en dirección Fx/Fy VS 0 a 10 V de salida, que es lineal independientemente del error de medición.

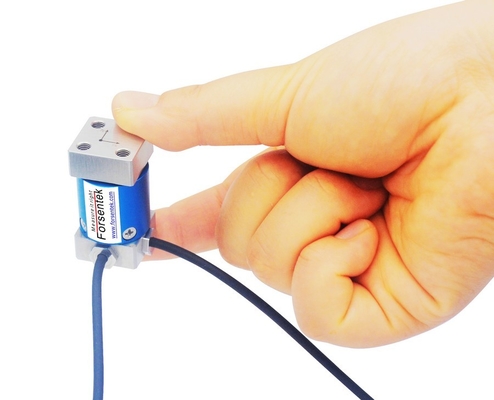

Sensor de fuerza de dos ejes 1kN 500N 200N 100N 50N 20N 10N Célula de carga biaxial
