Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | Estructura: | Celda de carga de tipo miniatura s |
|---|---|---|---|
| Capacidad: | 2N/5N | Dirección de la fuerza: | Tensión y compresión |
| El tipo: | Transductor de micro fuerzas | Conexión: | El M3 golpeó ligeramente el agujero |
| Producción: | Sensor análogo |

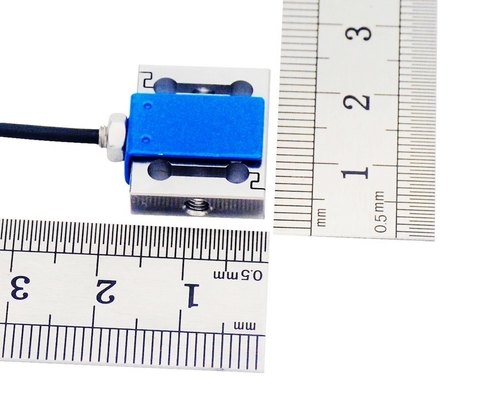

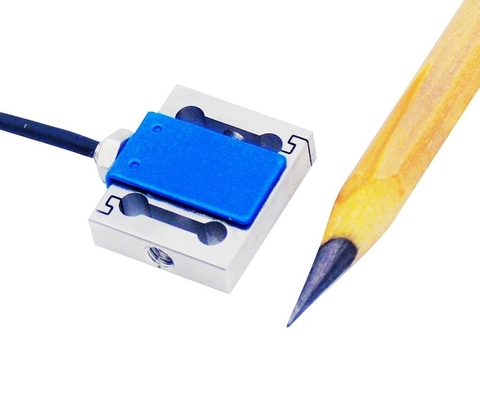

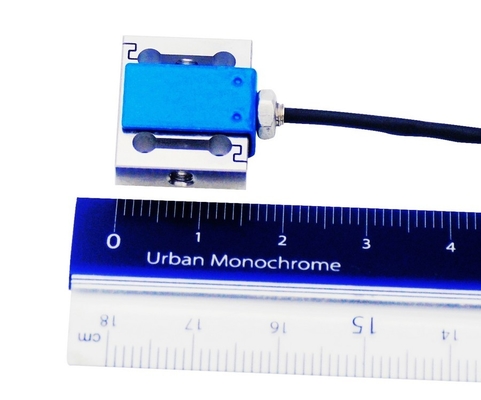

Célula de carga de tensión y compresión en miniatura 200g 500g Sensor de micro fuerza 2N 5N
La célula de carga de compresión y tensión en miniatura FSMY-200g/500g es un dispositivo de vanguardia diseñado para satisfacer las necesidades de medición precisa de la fuerza en varias industrias.Diseñado con agujeros M3 en ambos lados del transductor, esta celda de carga permite el fácil montaje de accesorios como varillas roscadas, pernos de ojo, botones de carga o ganchos, lo que garantiza la adaptabilidad para diversas aplicaciones.Su robusta construcción de acero inoxidable no sólo mejora la durabilidad, sino que también lo hace ideal para medir tanto las fuerzas de empuje como las de tracciónEsta versatilidad permite al FSMY-200g/500g sobresalir en entornos donde la precisión y la flexibilidad son primordiales.lo que lo convierte en una opción preferida para los profesionales en campos que van desde la fabricación hasta la investigación y el desarrollo.
En el núcleo del mini transductor de fuerza FSMY-200g/500g®s, el rendimiento excepcional es la tecnología avanzada de tensiónímetro, que garantiza una alta precisión y consistencia.1g y una no linealidad máxima de sólo 0.1% de la escala completa, esta celda de carga ofrece resultados precisos y repetibles, incluso en los escenarios más exigentes.Cada unidad se somete a rigurosas pruebas e inspecciones antes de salir de la fábrica.Este proceso meticuloso asegura que los clientes reciban un producto que cumpla con los más altos estándares de fiabilidad y rendimiento.el FSMY-200g/500g está diseñado para proporcionar soluciones fiables de medición de fuerza.
El diseño compacto y ligero del FSMY-200g/500g lo hace particularmente adecuado para aplicaciones donde las limitaciones de espacio y la precisión son críticas.Se utiliza ampliamente en campos como las pruebas de resorte, robótica, dispositivos médicos, fabricación textil y ensamblaje de precisión.Su pequeño tamaño y alta precisión lo convierten en una excelente opción para la integración en sistemas que requieren una retroalimentación y medición de fuerza precisaCombinando versatilidad, durabilidad y rendimiento excepcional,La célula de carga FSMY-200g/500g se destaca como una solución de primera calidad para profesionales que buscan capacidades confiables de medición de fuerza en un factor de forma compactoYa sea en entornos industriales, de investigación o de desarrollo, esta célula de carga está diseñada para ofrecer resultados consistentes y confiables, asegurando un rendimiento óptimo en todas las aplicaciones.

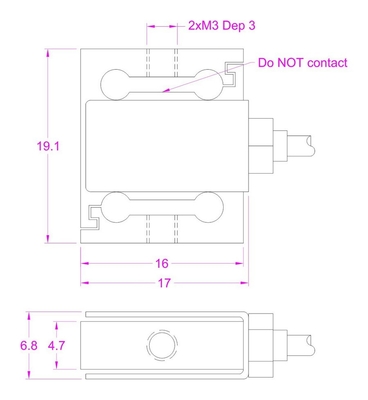

Dimensiones (unidad en mm)
| Capacidad | 200 g / 500 g |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,1% de la capacidad máxima |
| La histeresis | ± 0,1%de capacidad total |
| No repetibilidad | ± 0,05%de capacidad total |
| Es una locura. | ± 0,1%de capacidad total |
| Sobrecarga segura | 120 por cientode capacidad total |
| Sobrecarga máxima | 150 por cientode capacidad total |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura cero | ± 0,03% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 50 Hz |
| Resistencia de salida | con una potencia de 45 W o más |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP50 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm con 4 núcleos protegidos |
| Código de cableado |
Compresión Verde, señal y blanco, señal. |
Un sensor de fuerza es un transductor que convierte la carga mecánica en una señal mV proporcional a la fuerza aplicada. La fuerza en acción causa la deformación del elemento de medición,el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la potencia constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga de haz s Jr FSMY-500g es de alrededor de 2,0 mV/V.
La fuente de alimentación del sensor de fuerza tipo S FSMY-500g está normalmente dentro del rango de 3-12V.
Carga / Capacidad dentro de 0-1.
Por lo tanto, el rango de salida del transductor de fuerza de haz S FSMY-500g está normalmente dentro de -24mV... + 24mV para la medición de la tensión y la fuerza de compresión.
Un amplificador de célula de carga se puede utilizar para convertir la señal mV en -5-5V / 0-10V / 4-20mA para un procesamiento de señal fácil, tomando FSMY-500g y FSC ((-5-5V)-24V por ejemplo,la relación carga-tensión será de 0-500g carga de compresión VS 0-5V de salida, 0-500 g de carga de tensión VS 0- ((-5V) de salida, que es lineal independientemente del error de medición.
Celular de carga de tensión y compresión 200g 500g Micro sensor de fuerza 2N 5N
