Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | El tipo: | Celda de carga de rosca femenina |
|---|---|---|---|
| Rango de carga: | 100N 200N 500N 1kN 2kN 5kN 10kN | Conexión: | El hilo interno M4/M5/M6/M8/M10 |
| Dirección de carga: | Tensión/compresión |

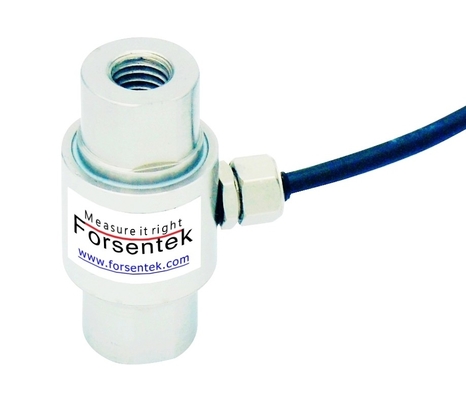

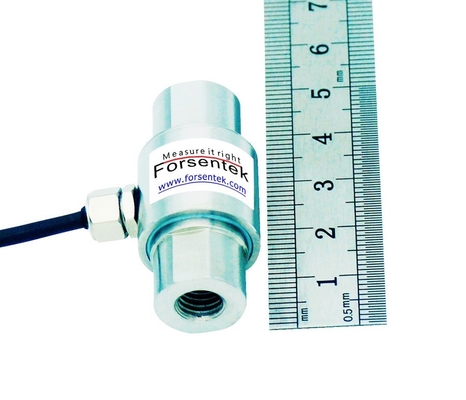

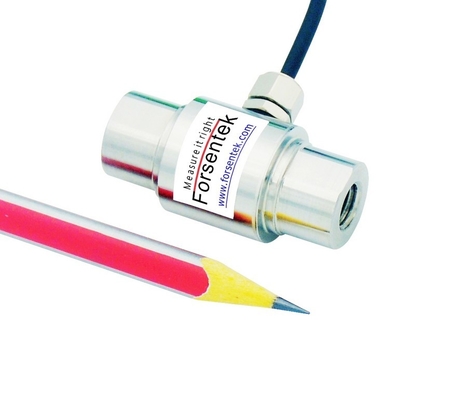

Celular de carga de extremo de varilla de compresión de tensión con hilo femenino M4/M5/M6/M8/M10
La celda de carga final de la barra de compresión de tensión FLRA está diseñada con un orificio roscado interno en cada lado del transductor, lo que permite que pueda integrarse fácilmente en maquinaria o equipo de ensayo.El sensor de fuerza de compresión de tensión en miniatura FLRA está hecho de acero inoxidable y ofrece M4 / M5 / M6 / M8 / M10 cinco opciones de montaje. Internal threaded load cell FLRA is available in 100N / 200N / 500N / 1kN / 2kN / 5kN / 10kN seven rated capacities for bidirectional force measurement and it can be customized according to customer requirements.

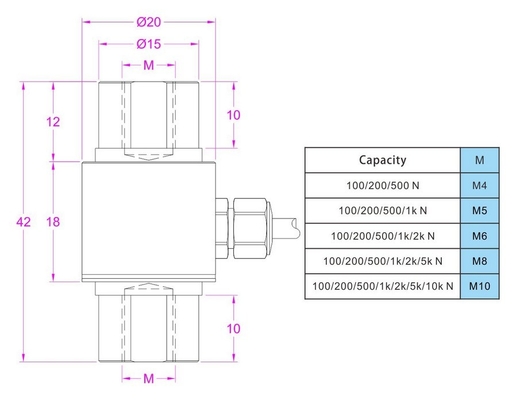

Las dimensiones
Especificaciones
| Capacidad nominal |
100N / 10kg / 20 libras 200N / 20kg / 44 libras 500N / 50kg / 110 libras 1kN / 100kg / 220 libras 2kN / 200 kg / 440 libras 5kN / 500 kg / 1,1 kilos 10kN / 1000kg / 2,2k lb |
| Producción nominal | 1.5 mV/V |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad |
± 0,1% de la R.O. ≥ 5kN: ±0,3% de la R.O. |
| La histeresis |
± 0,1% de la R.O. ≥ 5kN: ±0,3% de la R.O. |
| No repetibilidad |
± 0,05% de la R.O. ≥ 5kN: ± 0,1% de la R.O. |
| Es una locura. | ± 0,05% de la R.O. |
| Sobrecarga segura | El 150% de la F.S. |
| Sobrecarga máxima | El 200% de la F.S. |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,02% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 50 Hz |
| Resistencia de salida | 350 ± 10 ohmios |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | Acero inoxidable |
| El cable | Ø3*2000mm con 4 núcleos protegidos |
| Código de cableado | Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Instrucción de salida de la celda de carga:
Producción de la célula de carga: = (alimentador * potencia nominal) * carga / capacidad
La potencia nominal de la célula de carga de rosca femenina en línea FLRA es de alrededor de 1,5 mV/V.
La fuente de alimentación de la fuerza de Rod End es de entre 3 y 12 V.
Carga / Capacidad dentro de 0-1.
Por lo tanto, el rango de salida de la célula de carga de empuje de empuje FLRA es normalmente dentro de -18mV... +18mV para la medición de la fuerza de empuje y empuje.
Ejemplo: celda de carga de extremo de varilla roscada interna FLRA-500N con sensibilidad de 1,5 mV/V alimentada por 10 V de corriente continua, el rango de salida es -15 mV...+15 mV.
Se puede utilizar un acondicionador de señal con la célula de carga para proporcionar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo: Célula de carga de compresión y tensión FLRA-2kN que trabaja con un amplificador de -10-10V, la relación Fuerza-Voltaje será de 0-2000N fuerza de empuje VS 0-10V salida, 0-2000N fuerza de tracción VS 0-(-10V salida,que es lineal independientemente del error de medición.
Celular de carga de extremo de varilla de compresión de tensión con hilo femenino M4/M5/M6/M8/M10
