Célula de carga de compresión de tensión en miniatura 100 kg 50 kg 20 kg 10 kg 5 kg con hilo M3/M6

Célula de carga de compresión de tensión en miniatura 100 kg 50 kg 20 kg 10 kg 5 kg con hilo M3/M6

Miniature Tension Compression Load Cell 100kg 50kg 20kg 10kg 5kg With M3/M6 Thread
Miniature Tension Compression Load Cell 100kg 50kg 20kg 10kg 5kg With M3/M6 Thread Miniature Tension Compression Load Cell 100kg 50kg 20kg 10kg 5kg With M3/M6 Thread Miniature Tension Compression Load Cell 100kg 50kg 20kg 10kg 5kg With M3/M6 Thread Miniature Tension Compression Load Cell 100kg 50kg 20kg 10kg 5kg With M3/M6 Thread

Ampliación de imagen :  Célula de carga de compresión de tensión en miniatura 100 kg 50 kg 20 kg 10 kg 5 kg con hilo M3/M6 Mejor precio

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Forsentek
Número de modelo: FL10
Pago y Envío Términos:
Cantidad de orden mínima: 1 PC
Detalles de empaquetado: En cartón
Tiempo de entrega: 3~25 días laborables
Condiciones de pago: T/T, Western Union o Paypal
Capacidad de la fuente: 1200 piezas al mes
Descripción detallada del producto
Utilización: Medición de la fuerza bidireccional El tipo: Celda de carga de compresión de micro tensión
Capacity: 5kg 10kg 20kg 50kg 100kg Estructura: Célula de carga en línea roscada
Producción: Sensor análogo Connection: M6/M3 Rod End

Célula de carga de compresión de tensión en miniatura 100 kg 50 kg 20 kg 10 kg 5 kg con hilo M3/M6

Célula de carga de compresión de tensión en miniaturaFL10 está hecho de acero inoxidable basado en la tecnología del estriguímetro con salida mV/V, la célula de carga en línea roscada FL10 ofrece 0-5kg / 0-10kg / 0-20kg / 0-50kg / 0-100kgcinco.Las barras roscadas M3/M6 situadas en ambos extremos se pueden utilizar para instalar accesorios, como pernos de ojos, adaptadores de pernos, etc., para adaptarse a los requisitos de diferentes aplicaciones.El tamaño compacto con solo 10 mm OD hace que el sensor de fuerza en línea FL10 sea aplicable para aplicaciones de medición de tensión y compresión donde el espacio de montaje es limitado.

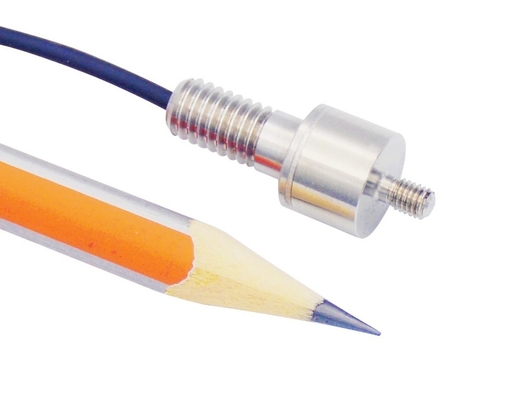

Miniature tension compression load cell with 10mm diameter

Un sensor de fuerza es un transductor que convierte la fuerza que actúa sobre él en una señal electrónica que es proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la energía constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la fuerza se puede medir midiendo la señal de salida de la celda de carga.La célula de carga de tensión y compresión en miniatura FL10 está diseñada para medir la fuerza tanto en la dirección de tensión como de compresión, las salidas de señal de milivoltios oscilan entre -10mV...+10mV, y la amplificación de la señal puede ser necesaria para la mayoría de las aplicaciones, un acondicionador de señal de celda de carga puede utilizarse para obtener -5-5V,La señal de 0-10V o 4-20mA proporcional a la fuerza aplicadaLa salida amplificada puede ser procesada fácilmente por PLC y software de adquisición de datos.el medidor de fuerza FPT está integrado con un ADC Sigma-Delta de 24 bits de alta precisión/bajo ruido, velocidad de muestreo de hasta 960Hz lo hace adecuado para mediciones estáticas y dinámicas; FPT también admite el protocolo Modbus RTU con puerto de comunicación RS485 o RS232, señal amplificada 0-5V,0-10V,0-20mV o 4-20mA también es posible desde FPT.

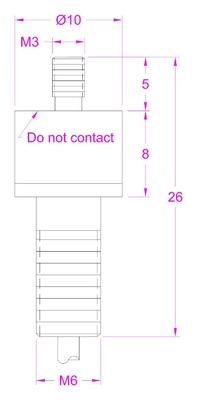

Miniature load cell with M3/M6 rod end

Código de orden Rango de medición Dirección de la fuerza
FL10 a 5 kg 0-50N / 0-5kgf Tensión/compresión
FL10-10 kg 0-100N / 0-10kgf
FL10-20 kg Se trata de un sistema de control de la velocidad.
FL10 a 50 kg 0-500N / 0-50kgf
FL10 a 100 kg Se aplicará el método siguiente:

Especificaciones

Capacidad

La velocidad máxima de la corriente es de 50N / 100N / 200N / 500N / 1kN.
5kg / 10kg / 20kg / 50kg / 100kg
10 libras / 20 libras / 45 libras / 110 libras / 220 libras

Producción nominal 1Se aplicarán los siguientes requisitos:
La emoción. 3 a 10 V
Saldo cero Se aplicarán las siguientes medidas:
No linealidad ± 1% de la capacidad nominal
La histeresis ± 1% de la capacidad nominal
No repetibilidad ± 0,5%de capacidad nominal
Es una locura. ± 0,3%de capacidad nominal
Sobrecarga segura 150 por cientode capacidad nominal
Sobrecarga máxima 200 por cientode capacidad nominal
Temperatura compensada 0... + 40oC. Las
Temperatura de funcionamiento -20... más 60oC. Las
Cambio de temperatura cero ± 0,05% de R.O./oC. Las
Distancia de cambio de temperatura ± 0,05% de R.O./oC. Las
Resistencia de entrada 380± 30Oms
Resistencia de salida 350± 10 Oms
Resistencia al aislamiento > 2000 M ohmios
Protección de entrada Protección IP66
Material del elemento Acero inoxidable
El cable Ø2*3000 mm con 4 núcleos protegidos
Código de cableado

Rojo... Emoción + Negro... Emoción...

Verde, señal y blanco, señal.

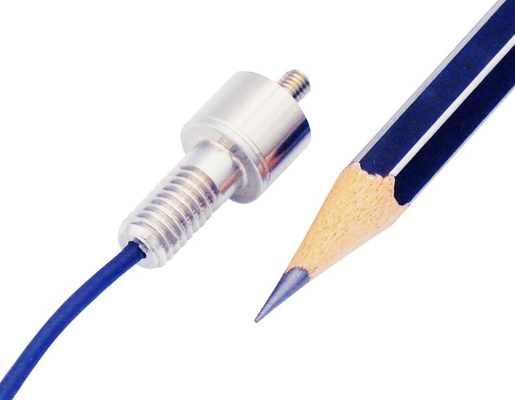

miniature tension and compression load cell

Instrucción de salida de la celda de carga:

Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal del sensor de fuerza de compresión de tracción en miniatura FL10 es de alrededor de 1,0 mV/V.
La fuente de alimentación de la célula de carga de empuje y tracción en miniatura FL10 es normalmente de 3-10V.
Carga / Capacidad dentro de 0-1.
Por lo tanto, el rango de salida de la célula de carga en línea en miniatura FL10 es normalmente dentro de -10mV... +10mV para la medición de la fuerza de tensión / compresión.
Ejemplo: Célula de carga de empuje y tracción en miniatura FL10-50kg con sensibilidad de 1,0 mV/V alimentada por 5 V CC, el rango de salida es -5 mV...+5 mV.

Se puede utilizar un acondicionador de señal con la célula de carga para proporcionar una salida de -5 ~ 5V, 0-10V o 4-20mA.

Ejemplo: Sensor de compresión de tensión en miniatura FL10-20kg que trabaja con un amplificador de -10-10V, la relación Fuerza-Voltaje será 0-20kg de carga de compresión VS salida de 0-10V,La carga de tensión de 0-20 kg VS 0-(-10V de salida, que es lineal independientemente del error, 1V de salida corresponde a 2 kg de carga de compresión, -2V de salida corresponde a 4 kg de carga de tensión, y así sucesivamente.

Célula de carga de compresión de tensión en miniatura 100 kg 50 kg 20 kg 10 kg 5 kg con hilo M3/M6

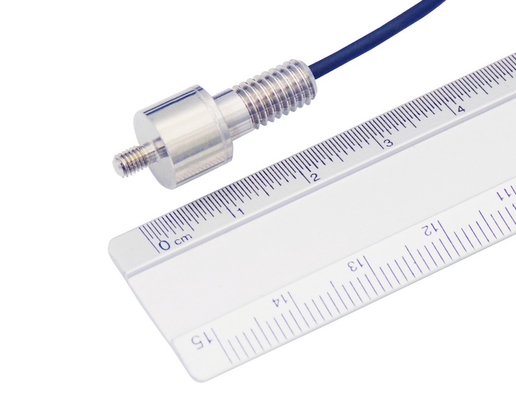

micro rod end force sensor

Haga clic aquí para descargar la hoja de datos
