Sensor micro miniatura de la fuerza de la célula 2lb 4lb 10lb 20lb 45LBF de la carga de compresión de la tensión

Sensor micro miniatura de la fuerza de la célula 2lb 4lb 10lb 20lb 45LBF de la carga de compresión de la tensión

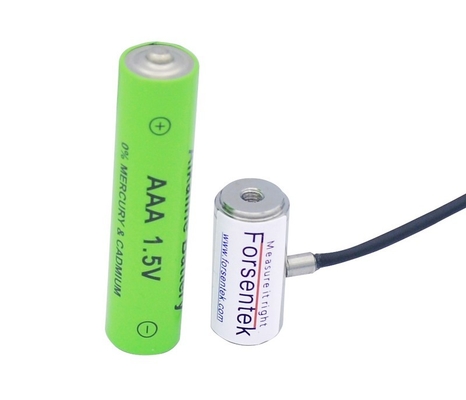

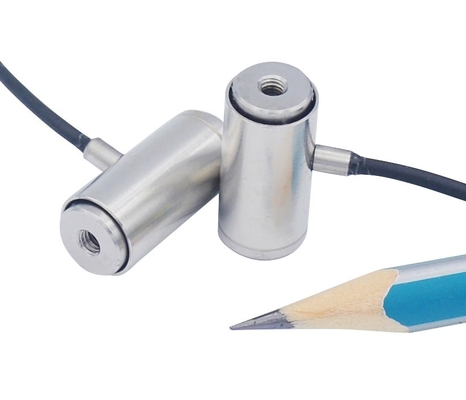

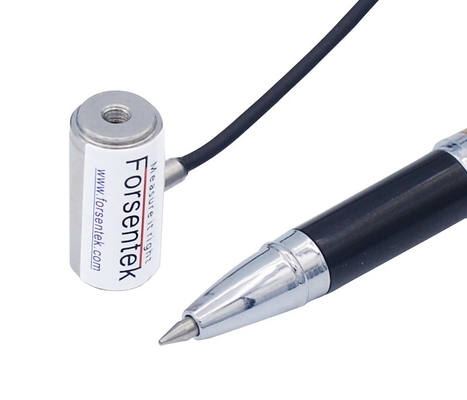

Miniature Tension Compression Load Cell 2lb 4lb 10lb 20lb 45LBF Micro Force Sensor
Miniature Tension Compression Load Cell 2lb 4lb 10lb 20lb 45LBF Micro Force Sensor Miniature Tension Compression Load Cell 2lb 4lb 10lb 20lb 45LBF Micro Force Sensor Miniature Tension Compression Load Cell 2lb 4lb 10lb 20lb 45LBF Micro Force Sensor Miniature Tension Compression Load Cell 2lb 4lb 10lb 20lb 45LBF Micro Force Sensor

Ampliación de imagen :  Sensor micro miniatura de la fuerza de la célula 2lb 4lb 10lb 20lb 45LBF de la carga de compresión de la tensión Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Forsentek
Número de modelo: FLAE
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Detalles de empaquetado: Cartón
Tiempo de entrega: 3~25 días laborables
Condiciones de pago: T/T, Western Union o Paypal
Capacidad de la fuente: 2565pcs/month
Descripción detallada del producto
Dirección de la carga: Tracción y compresión Tipo: Célula de carga miniatura de columna
Capacidad: 2lbs 4lbf 10lb 20lb 45lb Salida: Sensor análogo
MONTAJE: El M3 golpeó ligeramente el agujero OD: 10M M

Sensor micro miniatura de la fuerza de la célula 2lb 4lb 10lb 20lb 45LBF de la carga de compresión de la tensión

El M3 roscó la célula miniatura de la carga de compresión de la tensión con el diámetro FLAE de 10m m se hace de tecnología de acero inoxidable del indicador de tensión que utilizaba para entregar 0,2% ausencias de linealidad máxima de la salida nominal. La célula micro FLAE de la carga de compresión de la tensión ofrece 0-2.2lbf/0-4.5lbs/0-11lbf/0-22lb/0-45lbf (0-10N/0-20N/0-50N/0-100N/0-200N) cinco capacidades clasificadas de elegir de. El M3 roscó los agujeros localizados en dos lados del transductor se puede utilizar para montar los accesorios o los instrumentos a adaptarse a diversos casos de la medida de la fuerza, la célula de carga cilíndrica miniatura FLAE se pueden utilizar para la tensión y la medida de la fuerza de compresión. La construcción de acero inoxidable, tamaño compacto, medida bidireccional de la fuerza, alta exactitud, célula FLAE de la carga de compresión de la tensión del diámetro de 10m m ofrece una mezcla perfecta para los usos tales como control de tensión del alambre, análisis de la distribución de la fuerza, control automatizado, prueba del tecleo de la pantalla táctil, supervisión de la fuerza de la asamblea, prueba de la primavera, inserción del conector y medida de la fuerza de la extracción y así sucesivamente. Además de las especificaciones estándar, Forsentek es también capaz del abastecimiento crea servicio para requisitos particulares para cumplir requisitos de diversos usos.

CÉLULA DE CARGA DE LA TENSIÓN DEL DIÁMETRO DE 10M M CON EL HILO M3Tension_And_Compression_Load_Cell_2lb

Código el ordenar Gama de la medida Dirección de la fuerza
FLAE-10N 0-2.2lbs/0-1kgf

Tensión y compresión

FLAE-20N 0-4.5lbf/0-2kgf
FLAE-50N 0-11lb/0-5kgf
FLAE-100N 0-22lbf/0-10kgf
FLAE-200N 0-45lb/0-20kgf

Tension_And_Compression_Load_Cell_5lb

Especificaciones

Capacidad

10N / 1kgf/2.2lb
20N / 2kgf/4.5lb
50N / 5kgf/11lb
100N / 10kgf/22lbs
200N / 20kgf/45lbs

Salida nominal 2,0 mV/V
Excitación 3-12V
Equilibrio cero ±0.1mV/V
Ausencia de linealidad el ±0.2% de la capacidad
Histéresis el ±0.2% de la capacidad
Nonrepeatability el ±0.1% de la capacidad
Arrastramiento (5min) el ±0.1% de la capacidad
Sobrecarga segura 150% de la capacidad
Última sobrecarga 200% de la capacidad
Temperatura compensada -10… +40oC
Temperatura de funcionamiento -20… +60oC
Cambio cero de la temperatura El ±0.03% R.O./oC
Palmo del cambio de la temperatura El ±0.02% R.O./oC
Resistencia entrada ohmios 380±30
Resistencia de salida ohmios 352±3
Resistencia de aislamiento >ohmios de los 2000M
Protección del ingreso IP50
Material del elemento Acero inoxidable
Cable La base de Ø2*3000mm 4 protegió
Conexión de código

Rojo--Excitation+    Negro--Excitación

Verde--Signal+    Blanco--Señal



Sensor micro miniatura de la fuerza de la célula 2lb 4lb 10lb 20lb 45LBF de la carga de compresión de la tensión

Tension_And_Compression_Load_Cell_10lb

Un sensor de la fuerza es un transductor que convierte la carga mecánica en la señal del milivoltio proporcional a la fuerza aplicada. La fuerza temporaria causa la deformación del elemento de medición, el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así la carga/la fuerza puede ser medida midiendo la señal de salida del transductor.
Salida de la célula de carga: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal del sensor micro FLAE de la fuerza está alrededor de 2.0mV/V.
La fuente de alimentación del transductor miniatura FLAE de la fuerza está normalmente dentro de 3-12V.
Cargue/capacidad está dentro de 0-1.
La gama de la salida del sensor miniatura FLAE de la compresión de la tensión está tan normalmente dentro de -24mV… +24mV para la medida de la fuerza de la tensión/de compresión.
Ejemplo uno: La tracción/la célula miniatura FLAE-10N de la carga de compresión con la sensibilidad 2.0mV/V accionada por 5V DC, la gama de la salida es -10mV… +10mV.
Ejemplo dos: El M3 roscó la compresión y el sensor FLAE-20N de la fuerza de la tracción con la sensibilidad 2.0mV/V accionada por 10V DC, la gama de la salida es -20mV… +20mV.



Tension_And_Compression_Load_Cell_20lb

Un acondicionador de señal se puede utilizar con el transductor miniatura FLAE de la fuerza para entregar la salida -5~5V, 0-10V o 4-20mA.
Ejemplo uno: El transductor miniatura FLAE-100N de la fuerza de compresión de la tensión que trabaja con el amplificador de -10-10V, la relación del Fuerza-voltaje será la carga de compresión 0-100N CONTRA la salida 0-10V, carga de la tracción 0-100N CONTRA 0 (-) salidas 10V, que es linear sin importar el error de medida. Cuando usted consigue la salida 5V, significa la carga actual es fuerza de compresión 50N, cuando usted consigue salida de -1V, él significa que la carga actual es la fuerza extensible 10N, y así sucesivamente.
Ejemplo dos: El sensor miniatura FLAE-100N de la compresión de la tensión que trabaja con el amplificador 4-12-20mA, la relación Fuerza-actual será la carga de compresión 0-100N CONTRA la salida 12-20mA, carga de la tracción 0-100N CONTRA la salida 12-4mA, que es linear sin importar el error de medida. Es decir la salida 12mA corresponde a “0" carga, salida 12.8mA corresponde 10N a la carga compresiva, salida 8mA corresponde a la carga extensible 50N, y así sucesivamente.

Sensor micro miniatura de la fuerza de la célula 2lb 4lb 10lb 20lb 45LBF de la carga de compresión de la tensión

Tension_And_Compression_Load_Cell_50lb

Haga clic aquí para transferir la ficha técnica
