Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza en 3 ejes | El tipo: | Celda de carga triaxial |
|---|---|---|---|
| Capacidad: | 2 libras 5 libras 10 libras 20 libras | Producción: | Sensor análogo |
| Dirección de carga: | Fx/Fy/Fz |

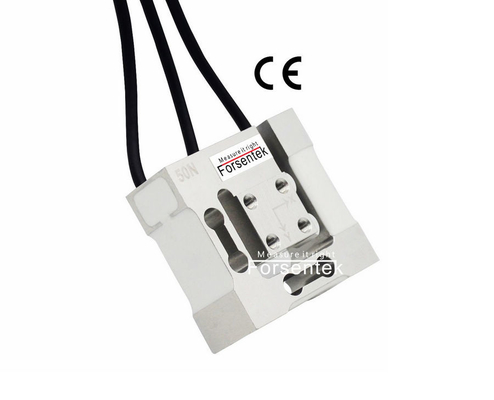

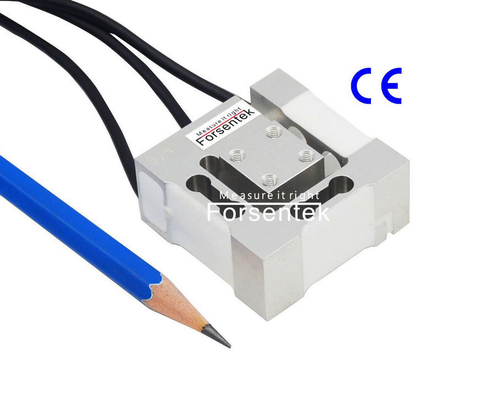

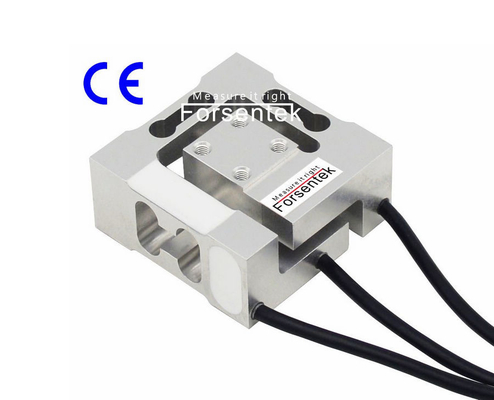

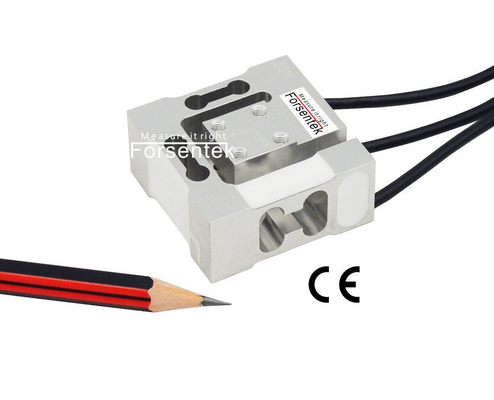

Celular de carga tridireccional en miniatura 20 lb 10 lb 5 lb 2 lb Sensor de fuerza multieje
En miniaturaCarga triaxial CelEl FNZ está hecho de aluminio basado en la tecnología de estenómetro que ofrece 2,2 lb / 4,4 lb / 11 lb / 22 lb cuatro rangos de medición para los tres ejes,Cada eje es capaz de medir la fuerza tanto en dirección de tensión como de compresión..Sensor de fuerza de varios ejesFNZ utiliza un puente completo de piedra de trigo independiente para cada eje para entregar una salida mV/V proporcional a la fuerza aplicada y no requiere manipulación matemática,amplificador de señal de 3 canalesLC3A se puede utilizar para convertir la señal mV en 0-5V / 0-10V / 4-20mA salida. Tomando FNZ-100N y LC3A(-10-10V)-24V por ejemplo,la relación carga-tensión será de 0-100N de carga en dirección Fx+/Fy+/Fz+ VS 0~10V de salidaLas aplicaciones típicas de este tipo de transductor son, por ejemplo, medición de la fuerza de fricción, control de la fuerza en robótica, simuladores de fuerza,vigilancia de la fuerza en los dispositivos de entrega, bancos de pruebas industriales, etc..

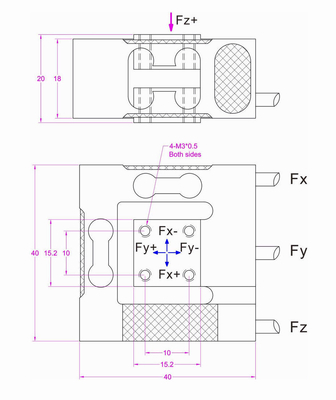

Las dimensiones
Especificaciones
| Capacidad |
10N / 1kg / 2.2 libras 20N / 2kg / 4.4 libras 50N / 5kg / 11 libras 100N / 10kg / 22 libras |
| Producción nominal | 1Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,2% de la capacidad |
| La histeresis | ± 0,2%de la capacidad |
| No repetibilidad | ± 0,1%de la capacidad |
| Es una locura. | ± 0,2%de la capacidad |
| Sobrecarga segura | 150 por cientode la capacidad |
| Sobrecarga máxima | 200 por cientode la capacidad |
| Temperatura de funcionamiento | -10... más 50oC. Las |
| Cambio de temperatura cero | ± 0,05% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,01% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 50 Hz |
| Resistencia de salida | 350 ± 10 ohmios |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | De aleación de aluminio |
| El cable |
Ø3*2000 mm de cuatro núcleosfo cada eje |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Celular de carga triaxial en miniatura 20 lb 10 lb 5 lb 2 lb Transductor de fuerza multi eje
