Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medida de la fuerza | Tipo: | Tipo miniatura transductor de s de la fuerza |
|---|---|---|---|
| Salida: | Sensor análogo | Capacidad: | 10N 20N 50N 100N 200N 300N 500N 1KN |
| Dirección de la medida de la fuerza: | Tensión y compresión | Hilo: | M3/M4 |
JR célula de carga del haz de S 1lb 2 libras 5 lbf de S-tipo tensión y sensor de la fuerza de compresión

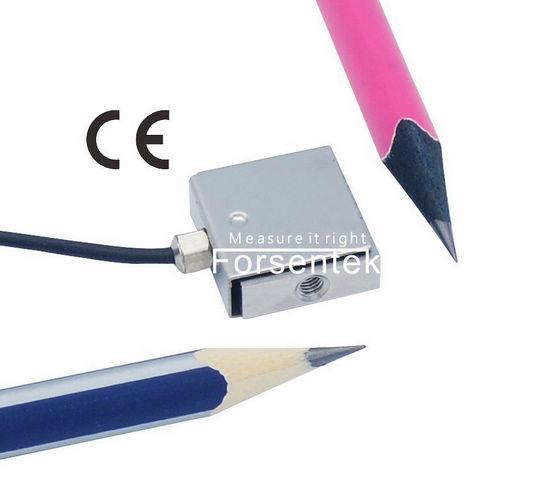

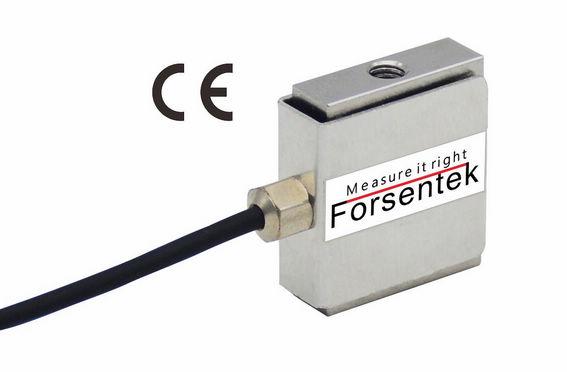

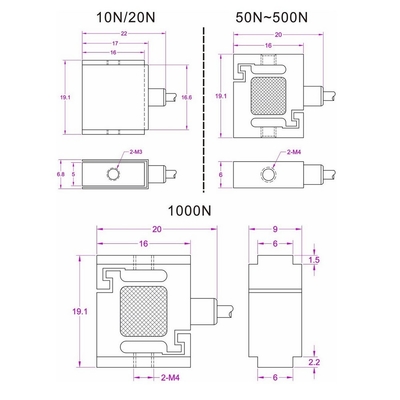

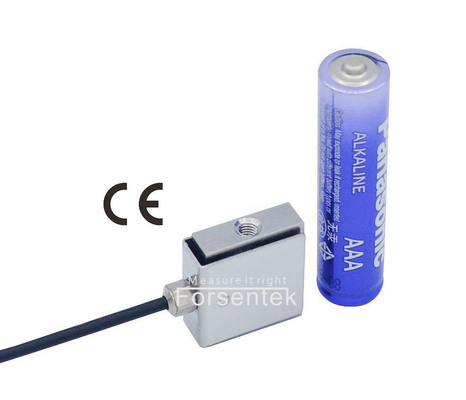

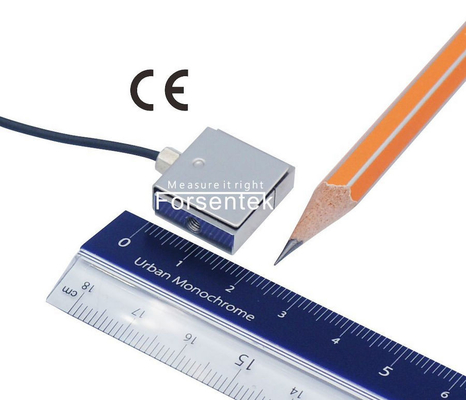

El S-tipo miniatura célula de carga FSSM ofrece un diseño compacto para una variedad de usos. la serie de la célula de carga del haz de S proporciona la exactitud, características del diseño compacto, ofrece 2 libras/5lbf/10 libras/20lb/45 libras/67 libras/100lbf/200 libras ocho de capacidades clasificadas de elegir de. El sensor micro FSSM de la fuerza utiliza tecnología del indicador de tensión de la hoja de metal para entregar la salida 2.0mV/V con ausencia de linealidad del máximo 0,1%, el diseño compacto permite al FSSM ser integrado fácilmente en el equipo de la maquinaria o de prueba – ideal para la maquinaria de envasado, la maquinaria o la fin-de-línea equipo de la asamblea de prueba. El sensor ofrece M3/M4 roscó los agujeros en dos lados para el montaje de accesorios o los instrumentos, este sensor micro de la fuerza de la célula de carga se pueden utilizar para la tensión y la compresión medida de la fuerza en usos con el espacio de montaje limitado. Usted puede encontrar al JR célula de carga del haz de S FSSM permutable con la célula de carga de FUTEK LSB200, Mark Miniature Force Sensors Series R04, sensor AIA de la fuerza del s-haz del flintec, ISB del transductor de la fuerza del flintec, etc….
Especificaciones
| Capacidad | 10N / 1kgf/2,2 libras 20N/2kgf/4,4 lbf 50N/5kg/11.2lb 100N/10kgf/22.4lbf 200N/20kgf/45 libras 300N/30kg/67lbf 500N/50kgf/112 libras 1kN/100kg/224 lbf |
| Salida nominal | 2.0mV/V |
| Excitación | 3-12V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad | El ±0.1% R.O. |
| Histéresis | El ±0.1% R.O. |
| Nonrepeatability | El ±0.05% R.O. |
| Arrastramiento (5min) | El ±0.1% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.03% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.02% R.O./oC |
| Resistencia entrada | ohmios 380±30 |
| Resistencia de salida | ohmios 350±5 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP62 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø2*4000mm 4 protegió el cable |
| Conexión de código |
Compression@ Verde--Signal+ Blanco--Señal |
Un sensor de la fuerza es un transductor que convierte la fuerza que actúa en él en la señal electrónica que es proporcional a la fuerza aplicada. La fuerza temporaria causa la deformación del elemento de medición, el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así la fuerza puede ser medida midiendo la señal de salida de la célula de carga. El transductor miniatura FSSM de la fuerza se diseña para medir la fuerza en la tensión y la dirección de la compresión, hace salir la señal -30~30mV de alcance del milivoltio, y la amplificación de la señal se puede requerir para la mayoría de los usos, un acondicionador de señal de la célula de carga puede utilícese para entregar -5-5V, 0-10V o 4-20mA hizo salir proporcional a la fuerza aplicada. La señal amplificada entonces se puede procesar fácilmente por PLCs y el software de adquisición de datos. La fuerza se puede exhibir a través de indicador de la fuerza, el metro FPT de la fuerza se integra con la alta exactitud/los 24 Sigma-deltas de poco ruido ADC del pedazo, el muestreo acelera a 960Hz hace conveniente para la medida estática y dinámica; FPT también apoya el protocolo de Modbus RTU con RS485 o el puerto de comunicación RS232, la señal amplificada 0-5V, 0-10V, 0-20mV o 4-20mA es también realizables de FPT.
