Datos del producto:
Pago y Envío Términos:
|
| Medida: | Tensión/compresión | Tipo: | tipo célula de s de carga |
|---|---|---|---|
| Capacidad: | 0-16.5klb (a elección) | Material: | acero inoxidable |
| Salida: | Análogo |

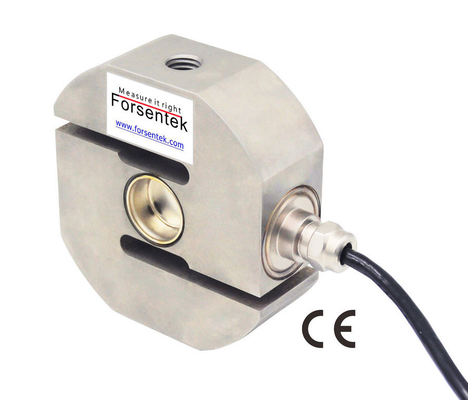

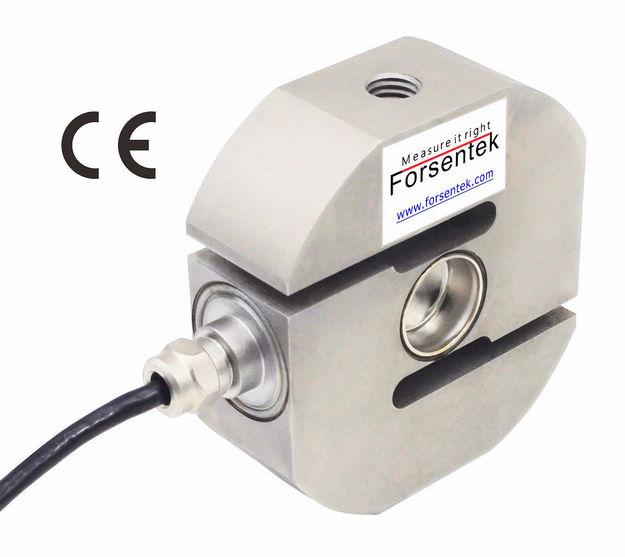

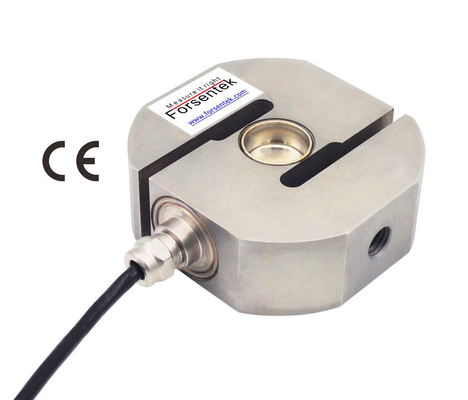

Tipo sensor de la célula de carga del haz de S 1.1klb 2.2klb 4.4klb 6.6klb 8.8klb 11klb 16.5klb S de la fuerza
El tipo célula de carga FSRT de la alta exactitud S es una célula de carga de acero inoxidable compacta conveniente para la tensión y la medida de la carga de compresión. El sensor FSRT de la fuerza del haz de S ofrece 0-1.1klbf/0-2.2klbf/0-4.4klb/0-6.6klb/0-8.8klb/0-11klbf/0-13klb/0-16.5klb ocho valoró gamas de medición para elegir de. 2.0mV/V salida unificada, alta exactitud con 0,02% errores combinados de la capacidad clasificada. Ideal para los ambientes duros, es completamente acero inoxidable soldado con autógena y sellado a IP68. Conveniente para el asfalto, el hormigón, y las plantas de procesamiento por lotes por lotes globales. Otras aplicaciones populares incluyen los tanques de tracción y colgantes del cable tensor, subterráneo de la línea eléctrica, escalas de tolva.
Especificaciones
| Capacidad clasificada |
500kg/5kN/1.1klbf 1000kg/10kN/2.2klbf 2000kg/20kN/4.4klbf 3000kg/30kN/6.6klbf 4000kg/40kN/8.8klbf 5000kg/50kN/11klbf 6000kg/60kN/13klbf 7500kg/75kN/16.5klbf |
||
| Salida nominal | 2,0 mV/V | Temperatura compensada | -10… +40oC |
| Excitación | 3-15V | Temperatura de funcionamiento | -35… +65oC |
| Equilibrio cero | ±0.03mV/V | Cambio cero de la temperatura | El ±0.02% R.O./10oC |
| Ausencia de linealidad | El ±0.017% R.O. | Palmo del cambio de la temperatura | El ±0.02% R.O./10oC |
| Histéresis | El ±0.017% R.O. | Resistencia entrada | ohmios 350±5 |
| Nonrepeatability | El ±0.01% R.O. | Resistencia de salida | ohmios 350±3 |
| Arrastramiento (30min) | El ±0.017% R.O. | Resistencia de aislamiento | >5000Mohms |
| Sobrecarga segura | El 150% F.S. | Protección del ingreso | IP68 |
| Última sobrecarga | El 300% F.S. | Material del elemento | Acero inoxidable |
| Cable | La base de Ø5*6000mm 4 protegió | ||
| Conexión de código | Compression@ Rojo--Negro del poder input+--Entrada de poder Verde--Señal output+ blanca--Salida de la señal |
||
Glosario de la célula de carga:
Célula de carga: Un dispositivo que produce una señal de salida proporcional al peso o a la fuerza aplicado.
Puente de Wheatstone: Un puente de Wheatstone es una red de cuatro piernas resistentes. Uno o más de estas piernas pueden ser elementos de detección activos. El puente de Wheatstone es el equivalente eléctrico de dos circuitos paralelos del divisor de voltaje. R1 y R2 componen un circuito del divisor de voltaje, y R4 y R3 componen el segundo circuito del divisor de voltaje. La salida de un puente de Wheatstone se mide entre los nodos medios de los dos divisores de voltaje.
Excitación: El voltaje se aplicó a los terminales de la entrada de la célula de carga.
Capacidad clasificada: La carga axial máxima la célula de carga se diseña para medir dentro de sus lo especificado.
Ausencia de linealidad: La desviación máxima de la curva de calibración de una línea recta dibujada entre el sin carga y las salidas nominales; expresado como porcentaje de la salida nominal y medido en carga cada vez mayor solamente.
No-repetibilidad: La diferencia máxima entre las lecturas de la salida de la célula de carga para los cargamentos repetidos bajo cargamento idéntico y las condiciones ambientales.
Histéresis: La diferencia máxima entre las lecturas de la salida de la célula de carga para la misma carga aplicada; una lectura obtenida aumentando la carga a partir de la cero y la otra disminuyendo la carga de salida nominal; midió en la media salida nominal y expresó generalmente en porcentaje de salida nominal.
Arrastramiento: El cambio en la salida de la célula de carga que ocurre con periodo de tiempo especificado, mientras que bajo carga, y con todas las condiciones ambientales y otras variables que siguen siendo constantes; medido generalmente con la carga clasificada se aplicó.
Sobrecarga segura: La carga máxima en porcentaje de la capacidad clasificada que puede ser aplicada sin producir un cambio permanente en las características de funcionamiento más allá de ésos especificadas.
Última sobrecarga: La carga máxima en porcentaje de la capacidad clasificada que puede ser aplicada sin producir un fracaso estructural.
Temperatura de funcionamiento: Los extremos de la temperatura dentro de los cuales una célula de carga actuará sin cambio adverso permanente a ningunas de sus características de funcionamiento.
Palmo del cambio de la temperatura: El cambio en la salida debido a un cambio en temperatura de la célula de carga; expresado generalmente como porcentaje de la carga por cambio cent3igrado del grado en temperatura.
Cambio cero de la temperatura: El cambio en los saldos adeudados cero a un cambio en temperatura ambiente; expresado generalmente en porcentaje de salida nominal por cambio cent3igrado del grado en temperatura.
Resistencia entrada: La resistencia del circuito de puente de la célula de carga medido en los terminales positivos y negativos de la excitación sin carga se aplicó y con los terminales de salida abierto-circuló.
Resistencia de salida: La resistencia del circuito de puente del transductor medido en los terminales positivos y negativos de la señal sin carga se aplicó y con la entrada los terminales abierto-circularon.
Tipo célula del transductor 1.1klb 2.2klb 4.4klb 6.6klb 8.8klb 11klb 16.5klb S de la fuerza del haz de S de carga
