Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medida de la prueba del esfuerzo de torsión/del esfuerzo de torsión | Tipo: | Sensor dinámico del esfuerzo de torsión del eje |
|---|---|---|---|
| Salida: | Sensor análogo | Dirección de la medida del esfuerzo de torsión: | Clockwise&Counterclockwise |
| Teoría: | Anillo colector |
Del eje del esfuerzo de torsión de lb*in los 443lb*in del transductor 89 en-libra rotatoria 177 lbf*in 4425 de 885 lb* en 1770 lbf-en

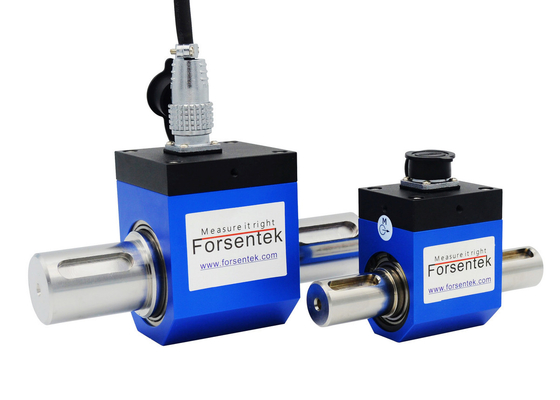

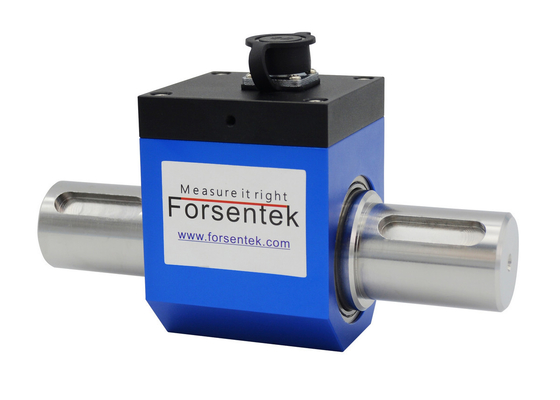

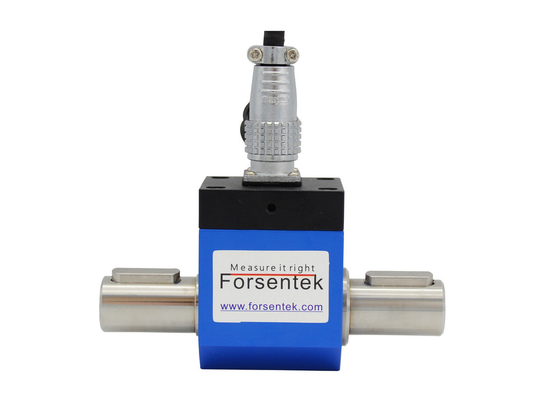

El sensor rotatorio FY01 del esfuerzo de torsión del Eje-a-eje es un tipo transductor del anillo colector del esfuerzo de torsión previsto para la medida giratoria del esfuerzo de torsión, los anillos colectores se utilizan para conducir la señal del milivoltio del puente de wheatstone enlazado en el eje de detección que girará así como el eje del motor en la dirección a la derecha y en sentido contrario a las agujas del relojdejktw'n para conseguir el esfuerzo de torsión medido. El metro rotatorio FY01 del esfuerzo de torsión ofrece a lbf*in 89 lb*in/177/265pound/885 en-libras/1770 el lb*in en/443lbf-en/2655 lbf-en/4425 capacidades clasificadas del lbf*in ocho con la ausencia de linealidad del máximo 0,2% del completo de elegir de. Los ejes cerrados situados en ambos extremos del sensor se pueden conectar para viajar en automóvili y para cargar a través de acoplamientos. La velocidad giratoria de FY01 modelo puede subir a 4000RPM, es también conveniente para los usos no-giratorios y de poca velocidad de la medida del esfuerzo de torsión. El acondicionador y la unidad de visualización de señal está también disponibles conseguir la lectura o la salida 0-5V/0-10V/4-20mA. Los usos típicos para este tipo de transductor del esfuerzo de torsión son por ejemplo medida del esfuerzo de torsión del motor servo, usos del banco de pruebas, prueba del esfuerzo de torsión de la válvula, medida del esfuerzo de torsión para revolver los dispositivos, calibración del destornillador, medida de la torsión, prueba del actuador, etc….

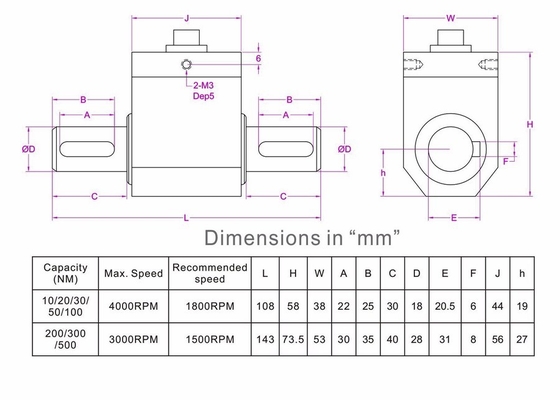

Dimensiones
Especificaciones
| Capacidad |
10Nm/el 1kgf*m/89 en-libras los 20N*m/lb*in los 2kgf-m/177 30N-m / los 3kgf*m/265lbf-en los 50N*m/los 5kg*m/los 443lb*in /885 lb*in 100Nm/10 kg*m 200N-m / lbf*in 20 kg*m/1770 los 300N*m/los 30kg-m/2655 libras adentro 500Nm/los 50kg*m/4425 lbf-en |
| Salida nominal | 1,5 mV/V |
| Excitación | 3-15V |
| Equilibrio cero | El ±2% R.O. |
| Ausencia de linealidad | El ±0.2% R.O. |
| Histéresis | El ±0.2% R.O. |
| Nonrepeatability | El ±0.1% R.O. |
| Arrastramiento (10min) | El ±0.1% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temporeros compensados. | -10… +40oC |
| Temporeros de funcionamiento. | -20… +60oC |
| Temporeros. cambio cero | El ±0.02% R.O./oC |
| Temporeros. palmo del cambio | El ±0.02% R.O./oC |
| Resistencia entrada | ohmios 350±30 |
| Resistencia de salida | ohmios 350±10 |
| Resistencia de aislamiento | >ohmios de los 5000M |
| Protección del ingreso | IP40 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø5*3000mm 4 protegió el cable |
| Conexión de código |
Rojo--Negro de Excitation+--Excitación Verde--Signal+ blanco--Señal |
Un sensor del esfuerzo de torsión es un transductor que convierte una entrada mechanial torsional en una señal de salida eléctrica que sea proporcional al esfuerzo de torsión aplicado. La torsión temporaria causa la deformación del elemento de medición, el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así el momento puede ser medido midiendo la señal de salida del transductor. La gama de la salida de FY01 está normalmente dentro de -20mV… +20mV, amplificación de la señal se puede requerir para la mayoría de los usos, un acondicionador de señal se puede utilizar para conseguir la salida -5~5V, 0-10V o 4-20mA para fácil la informática. El sensor rotatorio del esfuerzo de torsión se diseña para medir el girar del esfuerzo de torsión como el esfuerzo de torsión del motor, el esfuerzo de torsión del eje de rotación, el esfuerzo de torsión de la mezcla, el etc. El transductor rotatorio del esfuerzo de torsión se puede también utilizar para medir el esfuerzo de torsión estático que también se conoce como esfuerzo de torsión de la reacción.
