| Uso: | Medida común del esfuerzo de torsión del robot | Teoría: | Filtre el sensor del esfuerzo de torsión del indicador |
|---|---|---|---|
| Salida: | SENSOR análogo | Capacidad: | 5NM 10NM 20NM 30NM 40NM |

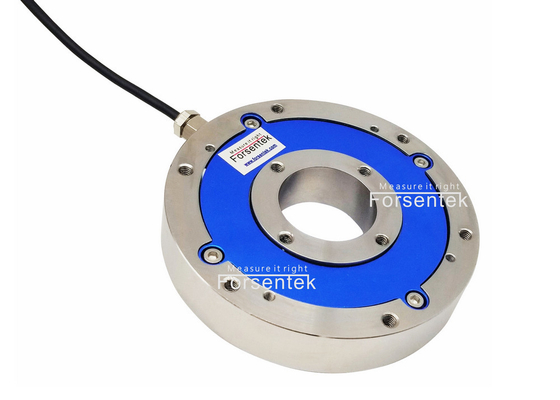

Tipo perfil bajo del reborde del transductor de escasa altura del esfuerzo de torsión del sensor del esfuerzo de torsión
El sensor de escasa altura FTHC del esfuerzo de torsión se hace del acero inoxidable basado en tecnología del indicador de tensión para entregar las 0,3% ausencias de linealidad máxima de la salida nominal, FTHC modelo ofrece gamas de medición 5NM/10NM/20NM/30NM/40NM para elegir de. El diseño del perfil bajo, a través de la estructura del agujero, reborde a ensanchar montaje, trabajando con el motor servo o de pasos, el sensor común FTHC del esfuerzo de torsión puede ayudar a hacer robot control de movimiento común más liso. Además de las especificaciones estándar, el servicio por encargo según los requrements específicos del cliente está también disponible en Forsentek.
Especificaciones
| Capacidad clasificada |
5NM 10NM 20NM 30NM 40NM (adaptable) |
| Salida nominal | 1,0 mV/V |
| Excitación | 3-12V |
| Equilibrio cero | El ±3% F.S. |
| Ausencia de linealidad | El ±0.3% F.S. |
| Histéresis | El ±0.3% F.S. |
| No-repetibilidad | El ±0.1% F.S. |
| Arrastramiento (10min) | El ±0.1% F.S. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temporeros compensados. | -10… +40oC |
| Temporeros de funcionamiento. | -20… +60oC |
| Temporeros. cambio cero | El ±0.02% F.S./oC |
| Temporeros. palmo del cambio | El ±0.01% F.S./oC |
| Resistencia entrada | ohmios 380±30 |
| Resistencia de salida | ohmios 350±5 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP60 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø3.2*3000mm 4 protegió el cable |
| Conexión de código |
Rojo--Negro de Exc+--Exc Verde--Sig+ blanco--Sig |
Tipo perfil bajo del reborde del transductor de escasa altura del esfuerzo de torsión del sensor del esfuerzo de torsión

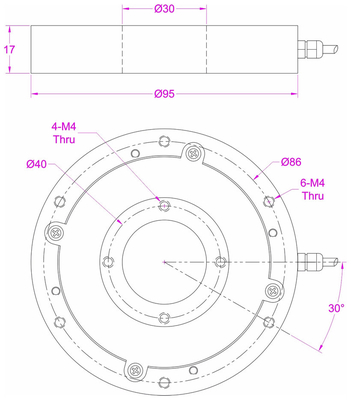

Dimensiones (unidad en milimeter)
