Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medida de la fuerza de compresión | Tipo: | Célula de carga del botón del perfil bajo |
|---|---|---|---|
| Salida: | Sensor análogo | Capacidad: | 50N 100N 200N 500N 1000N |
Célula de carga ultra fina del botón de la célula de carga mini 50N 100N 200N 500N

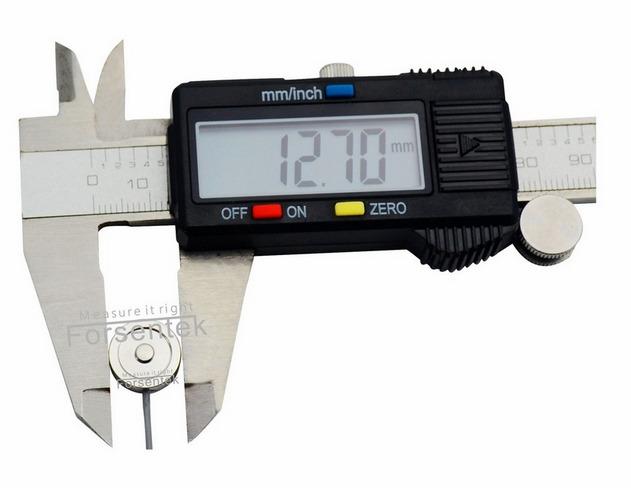

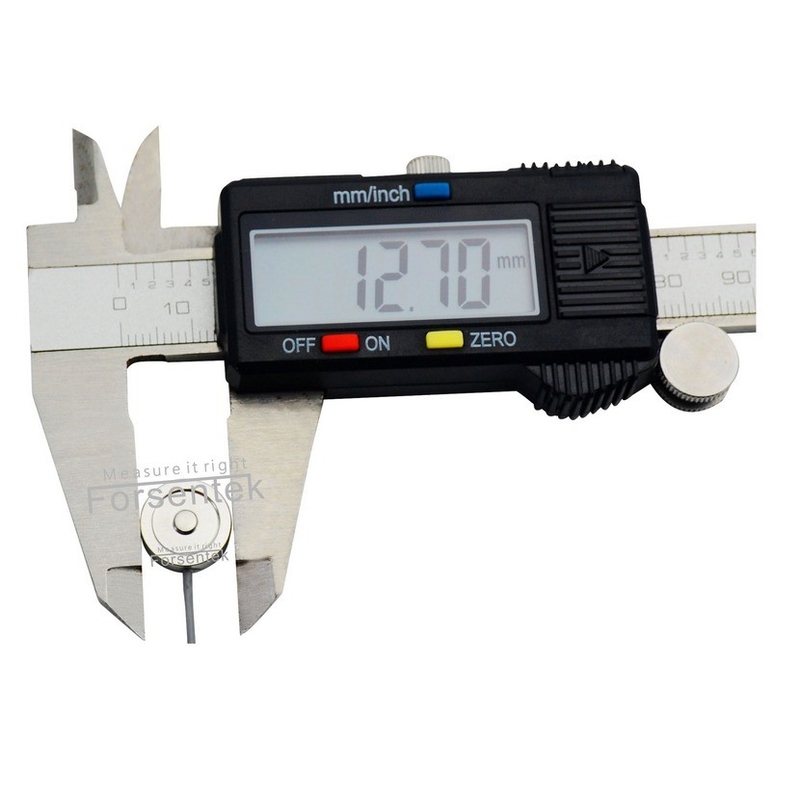

La célula de carga ultra fina FCCK se hace del acero inoxidable basado en la tecnología del indicador de tensión, tamaño muy compacto con el diámetro de 12.7m m y la altura externos de 3.95m m. La célula de carga miniatura FCCK ofrece diversas gamas de medición 50N/100N/200N/500N/1000N cinco para elegir de. La resistencia de alto rendimiento, emisión de pocas calorías, usted puede encontrar la mini célula de carga FCCK conveniente para los usos tales como fijación de la medida de la fuerza con abrazadera, protección contra sobrecarga de la fuerza, medida de la distribución de carga, presionando muere medida de la fuerza, equipo auto, los divices médicos, planta de fabricación, etc….
Especificaciones
| Capacidad | 50N / 5kg/11 libras 100N / 10kg/22lb 200N / 20kg/44 libras 500N / 50kg/110lb 1kN/100kg/220 libras |
| Salida nominal | 1.5mV/V |
| Excitación | 3-12V |
| Equilibrio cero | ±0.1mV/V |
| Ausencia de linealidad | El ±2% R.O. |
| Histéresis | El ±2% R.O. |
| Nonrepeatability | El ±0.5% R.O. |
| Arrastramiento (3min) | El ±0.5% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.05% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.05% R.O./oC |
| Resistencia entrada | 1000 ohmios±100 |
| Resistencia de salida | 1000 ohmios±100 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP65 |
| Material del elemento | Acero inoxidable |
| Cable | Base de Ø1.2*3000mm 4 |
| Conexión de código | Rojo--Negro de Excitation+--Excitación |
Breve instrucción de la salida nominal (o de la sensibilidad):
Definición: La señal producida por la célula de carga (o el transductor de la fuerza) cuando se aplica la carga clasificada, expresó en términos de mV/V. La salida nominal indica la gama de la señal de salida de un sensor.
Salida del sensor = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal está normalmente dentro de 1mV/V~3mV/V.
La fuente de alimentación está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La señal de salida de la célula de carga está tan normalmente dentro de 0-45mV (- 45mV… +45mV para la célula de carga bidireccional).
Ejemplo uno: FCCK-50N con el poder 1.5mV/V por 5V DC, la gama de la salida es 0~7.5mV proporcional a la carga aplicada.
Ejemplo dos: FCCK-100N con el poder 1.6mV/V por 10V DC, la gama de la salida es 0~16mV proporcional a la carga aplicada.
Célula de carga + amplificador de la señal:
La célula de carga hace salir normalmente -30mV… +30mV que no se pueda reconocer a veces por las unidades del tratamiento de señales directamente, así que el acondicionador de señal se introduce para convertir la señal del milivoltio en 0-5V/0-10V/4-20mA para el tratamiento de señales fácil.
Ejemplo: El transductor FCCK-200N de la fuerza que trabaja con el amplificador 0-10V, la relación de la carga-salida será la fuerza 0-200N CONTRA la salida 0-10V, que es linear dentro de la gama de error.

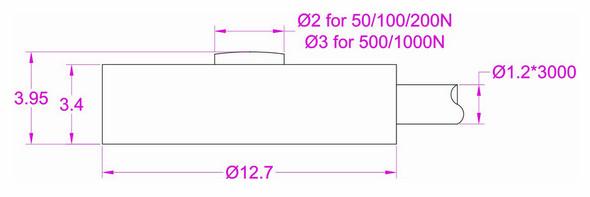

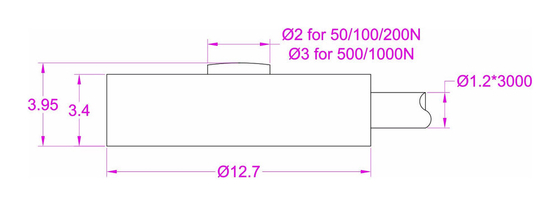

Dimensiones (unidad en el “milímetro”)
