Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medición de fuerza | Estructura: | Tipo célula de S de carga |
|---|---|---|---|
| Capacidad: | 5/10/20/30/50KG | Dirección de la fuerza: | Tensión y compresión |
| Conexión: | M6 Agujero perforado | Producción: | Sensor analógico |

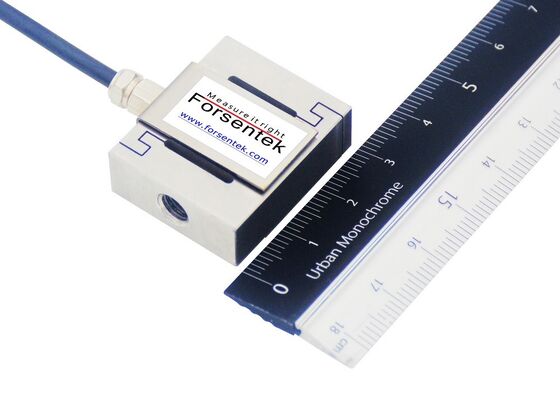

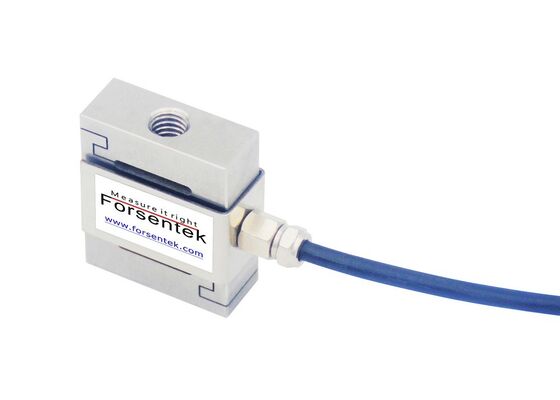

Célula de carga miniatura tipo S roscada M6 de 50 kg, 30 kg, 20 kg, 10 kg, 5 kg
La célula de carga miniatura tipo S FSKT es un dispositivo compacto y fiable diseñado para mediciones precisas de tensión y compresión. Fabricado en acero inoxidable de alta calidad, este pequeño sensor de fuerza tipo S combina una excelente resistencia mecánica con estabilidad a largo plazo y resistencia a la corrosión, garantizando un rendimiento constante tanto en entornos industriales como de laboratorio. Disponible en capacidades nominales de 5 kg, 10 kg, 20 kg, 30 kg y 50 kg, el sensor es ideal para tareas de medición de baja fuerza que requieren alta precisión y repetibilidad. Su tamaño compacto permite una integración perfecta en equipos con espacio de instalación limitado, manteniendo al mismo tiempo una precisión de medición fiable, lo que lo convierte en una herramienta versátil para una amplia gama de aplicaciones de detección de fuerza.
Esta célula de carga con sensor de fuerza está equipada con orificios roscados M6 en ambos extremos, lo que permite un fácil montaje con ganchos, pernos de ojo o botones de carga, y permite una rápida adaptación a diversos configuraciones de prueba y sistemas automatizados. Las aplicaciones típicas incluyen pruebas de inserción y extracción de conectores, sistemas de medición de fricción, máquinas de prueba de resortes, monitorización de fuerza en líneas de montaje, control de tensión de cables, medición de fuerza de empuje y tracción de cilindros, y proyectos de medición de fuerza educativos o de investigación. Para requisitos especializados, el sensor se puede personalizar para cumplir con especificaciones mecánicas o de rendimiento únicas. Con su diseño compacto, opciones de instalación flexibles y capacidades de medición precisas, este sensor de detección de fuerza proporciona una solución eficaz y práctica para fabricantes de equipos OEM y aplicaciones de investigación que requieren mediciones de fuerza fiables y de alta precisión.
Dimensiones (unidad en "mm")
| Capacidad |
5/10/20/30/50kg 50/100/200/300/500N |
| Salida nominal | 2.0mV/V |
| Excitación | 3-15V |
| Balance de cero | ±0.05mV/V |
| No linealidad | ±0.1% de la capacidad nominal |
| Histéresis | ±0.1% de la capacidad nominal |
| No repetibilidad | ±0.05% de la capacidad nominal |
| Fluencia (3min) | ±0.1% de la capacidad nominal |
| Sobrecarga segura | 150% de la capacidad nominal |
| Sobrecarga máxima | 200% de la capacidad nominal |
| Temperatura compensada | 0...+40oC |
| Temperatura de operación | -20...+60oC |
| Desviación de temperatura en cero | ±0.02% S.N./oC |
| Desviación de temperatura en el rango | ±0.02% S.N./oC |
| Resistencia de entrada | 380±30 ohmios |
| Resistencia de salida | 350±5 ohmios |
| Resistencia de aislamiento | >2000M ohmios |
| Protección de ingreso | IP64 |
| Material del elemento | Acero inoxidable |
| Cable | Ø3*2000mm 4 hilos blindado |
| Código de cableado |
Tensión@ Verde--Señal+ Blanco--Señal- |
Célula de carga miniatura tipo S de 50 kg, 30 kg, 20 kg, 10 kg, 5 kg con orificios roscados M6
