Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medida de la fuerza de compresión | Rango de fuerza: | 5kN 10kN 25kN 50kN 100kN 150kN 200kN 300kN 500kN 1000kN |
|---|---|---|---|
| Material: | Acero inoxidable | Producción: | Sensor análogo de la fuerza |
| Protección de ingreso: | IP68 |

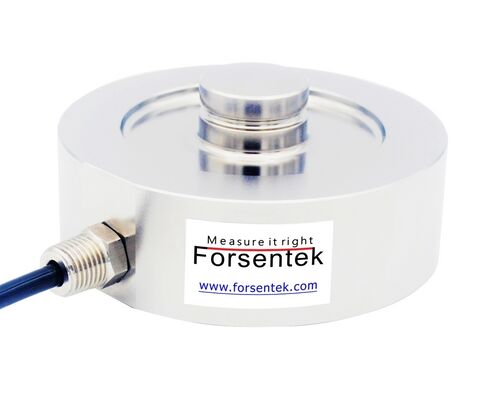

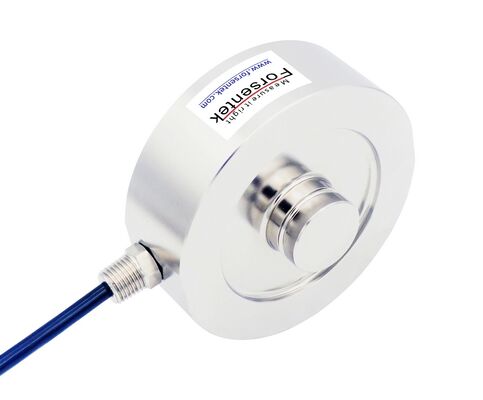

Célula de carga de disco a prueba de agua 1000kN 500kN 300kN 200kN 100kN 50kN Sensor de fuerza redondo
La célula de carga de disco FCSE es una célula de carga hermética compacta pero potente, diseñada para una medición precisa y fiable de la fuerza de compresión en entornos industriales y de laboratorio exigentes. Construido con acero inoxidable de alta calidad, este sensor de fuerza redondo está completamente sellado para cumplir con los estándares IP68, ofreciendo una resistencia excepcional a la humedad, el polvo, el aceite y otras condiciones externas adversas. Su diseño duradero y robusto garantiza una estabilidad a largo plazo y un rendimiento fiable, ya sea instalado en interiores o expuesto a aplicaciones exteriores exigentes. El sellado hermético no solo protege los componentes internos del sensor, sino que también extiende su vida útil operativa, lo que lo hace muy adecuado para su uso en entornos donde la fiabilidad y la precisión son fundamentales.
Ofreciendo una amplia gama de capacidades de 5kN a 1000kN en diez modelos, la célula de carga de disco FCSE es increíblemente versátil, capaz de ofrecer mediciones de fuerza precisas tanto para bancos de pruebas de baja capacidad como para sistemas de monitorización de compresión de alta resistencia a gran escala. Su diseño de diafragma con galgas extensométricas incorpora un botón de carga convexo que ayuda a absorber pequeñas desalineaciones de la instalación, mejorando significativamente la precisión de la medición, la repetibilidad y la estabilidad general. El factor de forma compacto tipo botón permite la integración en espacios con restricciones de instalación ajustadas sin comprometer el rendimiento. Esto hace que el FCSE sea ideal para aplicaciones como la monitorización de la fuerza de ajuste a presión, máquinas de ensayo de materiales, ensayos de compresión estructural y una variedad de sistemas de automatización industrial donde la precisión y la durabilidad son esenciales.
Especificaciones
| Capacidad |
5kN / 500kg 10kN / 1 tonelada 25kN / 2.5 toneladas 50kN / 5 toneladas 100kN / 10 toneladas 150kN / 15 toneladas 200kN / 20 toneladas 300kN / 30 toneladas 500kN / 50 toneladas 1000kN / 100 toneladas |
| Salida nominal | 2.0mV/V |
| Excitación | 5-15V |
| Balance cero | ±0.05mV/V |
| No linealidad |
5~100kN: ±0.05% F.S. 150~300kN: ±0.1% F.S. 500/1000kN: ±0.2% F.S |
| Histéresis |
5~100kN: ±0.05% F.S. 150~300kN: ±0.1% F.S. 500/1000kN: ±0.2% F.S |
| No repetibilidad |
5~100kN: ±0.03% F.S. 150~300kN: ±0.05% F.S. 500/1000kN: ±0.1% F.S |
| Fluencia (30min) | ±0.05% R.O. |
| Sobrecarga segura | 150% F.S. |
| Sobrecarga máxima | 200% F.S. |
| Temperatura compensada | -10...+40oC |
| Temperatura de funcionamiento | -20...+65oC |
| Deriva de temperatura cero | ±0.05% R.O./10oC |
| Deriva de temperatura de span | ±0.05% R.O./10oC |
| Resistencia de entrada | 750±100 ohmios |
| Resistencia de salida | 700±50 ohmios |
| Resistencia de aislamiento | >5000M ohmios |
| Protección de ingreso | IP68 |
| Material del elemento | Acero inoxidable |
| Cable | Ø6.5*6000mm Cable blindado de 4 núcleos |
| Código de cableado |
Rojo--Excitación+ Negro--Excitación- |

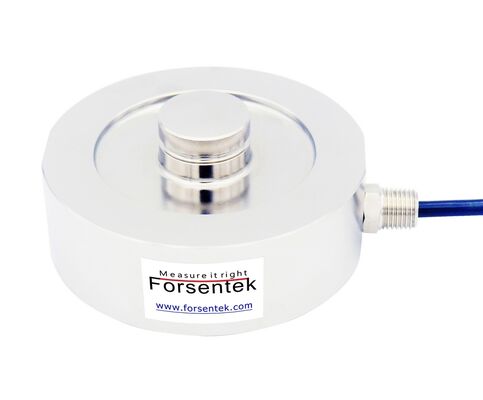

Sensor de fuerza redondo IP68 1000kN 500kN 300kN 200kN 100kN 50kN Célula de carga de disco
