Datos del producto:
Pago y Envío Términos:
|
| Usage: | 3D force measurement | Type: | Multi-component Force Sensor |
|---|---|---|---|
| Output: | Analog sensor | Load direction: | Fx Fy Fz |
| Structure: | Flange to Flange |

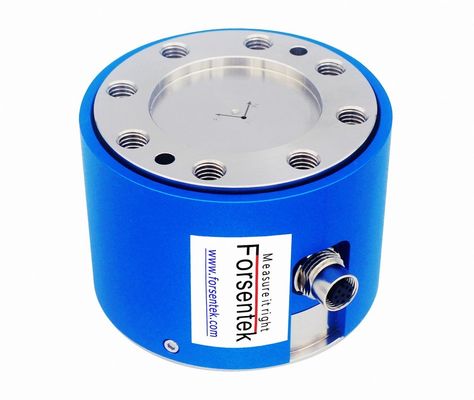

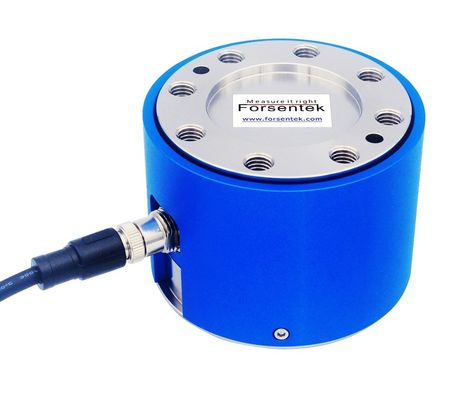

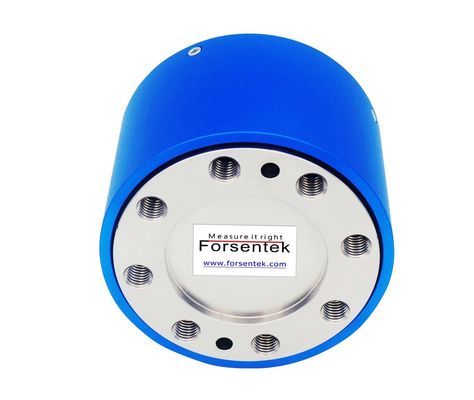

Sensor de fuerza multieje de tipo flanco 5kN 10kN 20kN 30kN 50kN 100kN Célula de carga triaxial
El sensor de fuerza F3S de 3 ejes es una célula de carga multidireccional de alto rendimiento diseñada con tecnología avanzada de tensiónímetro.y los ejes ZCon un diseño duradero de brida a brida, el sensor ofrece una fuerte estabilidad mecánica y una integración segura en varias configuraciones.Esto hace que sea una opción confiable tanto para escenarios industriales exigentes como para aplicaciones de investigación de precisión.Su disponibilidad en múltiples tamaños y capacidades de fuerza permite al F3S adaptarse sin problemas a una gama de necesidades de ensayo, desde evaluaciones de componentes ligeros hasta evaluaciones estructurales rigurosas.
Una de las principales ventajas del sensor de fuerza triaxial F3S radica en su configuración de capacidad.mientras que el eje Z está optimizado para cargas significativamente más pesadas, con un rango de 15 kN a 300 kN. Esta configuración hace que el sensor sea especialmente eficaz para casos de uso en los que la carga vertical desempeña un papel dominante, incluida la validación de la carga estructural,operaciones de ajuste de prensaDiseñado para la consistencia, sobresale en el monitoreo de fuerzas estáticas y dinámicas, con una distorsión mínima de la señal y una baja interferencia transversal.el F3S garantiza una alta precisión y repetibilidad en todos los canales, lo que lo convierte en una herramienta confiable en pruebas aeroespaciales, biomecánica médica, estudios de fatiga y control de calidad automatizado.
Más allá de su precisión y resistencia, el F3SCelda de carga 3DLos usuarios pueden adaptar la unidad con patrones de montaje específicos de la aplicación, relaciones de carga por eje personalizadas,y señales de salida que van desde los niveles de milivoltios estándar hasta los protocolos analógicos o digitales como 0 ̊10VConstruido con materiales robustos y probado para la fiabilidad a largo plazo, el F3S es un activo versátil para los profesionales que necesitandatos de fuerza multidireccional en entornos complejosSu combinación de personalizabilidad, fidelidad de medición y resistencia mecánica lo convierte en un componente esencial en sistemas avanzados de detección de fuerza.

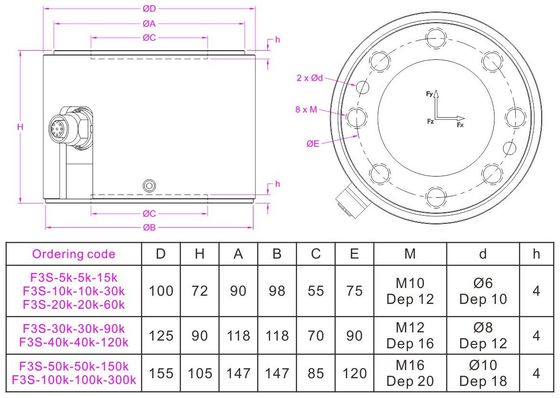

Código de orden de la celda de carga de 3 componentes F3S
|
Ordenar código |
Capacidad | |
| Fx=Fy | Fz | |
| F3S-5k-5k-15k | 5kN | 15 kN |
| F3S-10k-10k-30k | 10 kN | 30 kN |
| F3S-20k-20k-60k | 20 kN | 60 kN |
| F3S-30k-30k-90k | 30 kN | 90 kN |
| F3S-40k-40k-120k | 40 kN | 120 kN |
| F3S-50k-50k-150k | 50 kN | 150 kN |
| F3S-100k-100k-300k | 100 kN | 300 kN |
Especificaciones
| Capacidad nominal |
Se refiere al código de orden |
| Sensibilidad |
Fx/Fy: 1,2 a 1,7 mV/V Fz: 0,6 ~ 1,0 mV/V |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,3% de la capacidad |
| La histeresis | ± 0,3%de la capacidad |
| No repetibilidad | ± 0,1%de la capacidad |
| Es una locura. |
± 0,1%de la capacidad |
| Sobrecarga segura | 150 por cientode la capacidad |
| Sobrecarga máxima | 200 por cientode la capacidad |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura a cero | ± 0,02% de R.O./oC. Las |
| Cambio de temperatura en el tramo | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada |
145 ± 20Ω |
| Resistencia de salida |
Fx/Fy:350 ± 30Ω Fz: 700 ± 50Ω |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | IP50 (opcional IP65) |
| Material del elemento |
Acero inoxidable |
| El cable |
Ø6x5000 mm cable blindado de 8 núcleos |
Celular de carga multieje tipo flanco 5kN 10kN 20kN 30kN 50kN 100kN Sensor de fuerza triaxial
