Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | Estructura: | Celda de carga de tipo miniatura s |
|---|---|---|---|
| Capacidad: | 200 g/500 g | Dirección de la fuerza: | Tensión y compresión |
| El tipo: | Transductor de micro fuerzas | Conexión: | El M3 golpeó ligeramente el agujero |
| Producción: | Sensor análogo |

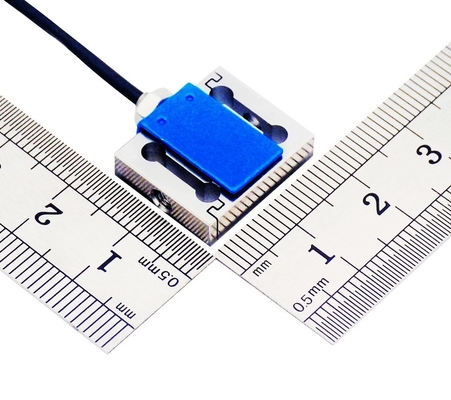

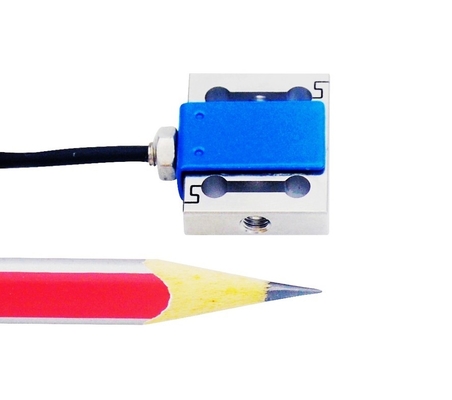

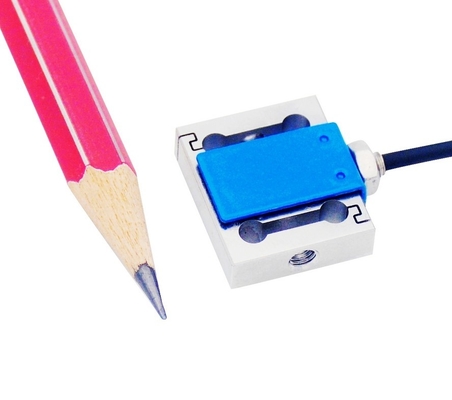

Celular de carga de micro tensión 200g 500g Miniatura Jr. Transductor de fuerza de haz S 5N 2N
La célula de carga de compresión y tensión en miniatura FSMY-200g/500g es un dispositivo de ingeniería de precisión diseñado para satisfacer las demandas de medición precisa de la fuerza en varias industrias.Con agujeros M3 en ambos lados del transductor, esta celda de carga permite el montaje sin esfuerzo de varillas roscadas, pernos de ojo, botones de carga o ganchos, lo que garantiza la adaptabilidad para una amplia gama de aplicaciones.Construido de acero inoxidable de alta calidad, el FSMY-200g/500g está construido para soportar un uso riguroso al tiempo que proporciona mediciones confiables de fuerza de empuje y tracción.Su diseño compacto de haz s lo convierte en una opción ideal para aplicaciones donde el espacio es limitado pero la precisión es críticaYa sea que se utilice en entornos industriales o laboratorios de investigación, esta célula de carga ofrece una versatilidad y durabilidad sin igual.
En el núcleo del rendimiento de la FSMY-200g/500g es la avanzada tecnología de estenómetro, que garantiza una precisión y consistencia excepcionales.1g y una no linealidad máxima de sólo 0El 0,1% de la escala completa, esta celda de carga ofrece resultados precisos y fiables incluso para las tareas más exigentes.garantizar que los clientes reciban un producto que cumpla con los más altos estándares de calidad y rendimientoEsta meticulosa atención al detalle garantiza que el FSMY-200g/500g sea una solución confiable para aplicaciones que requieren una alta precisión, como pruebas de muelles, robótica, dispositivos médicos,y montaje de precisión.
El diseño compacto y ligero de la FSMY-500g es perfecto para su integración en sistemas donde el espacio y la precisión son primordiales.y fabricación de dispositivos médicosCombinando su pequeño tamaño, versatilidad y alto rendimiento,La célula de carga FSMY-200g/500g es la solución definitiva para los profesionales que buscan capacidades confiables de medición de la fuerzaYa sea para la automatización industrial, la investigación o el desarrollo, esta célula de carga está diseñada para ofrecer un rendimiento consistente y confiable.lo que lo convierte en la mejor opción para las necesidades de medición de fuerza de precisión.

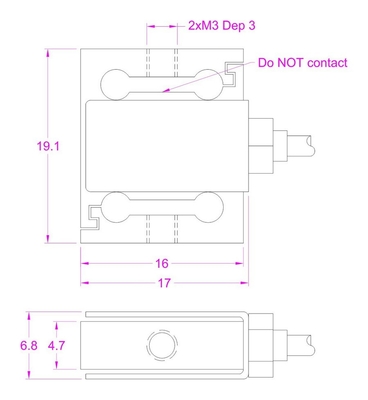

Dimensiones (unidad en mm)
| Capacidad |
2N / 200 g 5N / 500 g |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,1% de la capacidad máxima |
| La histeresis | ± 0,1%de capacidad total |
| No repetibilidad | ± 0,05%de capacidad total |
| Es una locura. | ± 0,1%de capacidad total |
| Sobrecarga segura | 120 por cientode capacidad total |
| Sobrecarga máxima | 150 por cientode capacidad total |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura cero | ± 0,03% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 50 Hz |
| Resistencia de salida | con una potencia de 45 W o más |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP50 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm con 4 núcleos protegidos |
| Código de cableado |
Compresión Verde, señal y blanco, señal. |
Un sensor de fuerza es un transductor que convierte la carga mecánica en una señal mV proporcional a la fuerza aplicada. La fuerza en acción causa la deformación del elemento de medición,el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la potencia constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga de haz s Jr FSMY-500g es de alrededor de 2,0 mV/V.
La fuente de alimentación del sensor de fuerza tipo S FSMY-500g está normalmente dentro del rango de 3-12V.
Carga / Capacidad dentro de 0-1.
Por lo tanto, el rango de salida del transductor de fuerza de haz S FSMY-500g está normalmente dentro de -24mV... + 24mV para la medición de la tensión y la fuerza de compresión.
Un amplificador de célula de carga se puede utilizar para convertir la señal mV en -5-5V / 0-10V / 4-20mA para un procesamiento de señal fácil, tomando FSMY-500g y FSC ((-5-5V)-24V por ejemplo,la relación carga-tensión será de 0-500g carga de compresión VS 0-5V de salida, 0-500 g de carga de tensión VS 0- ((-5V) de salida, que es lineal independientemente del error de medición.
