Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | Estructura: | Celda de carga de tipo miniatura s |
|---|---|---|---|
| Capacidad: | 200 g/500 g | Dirección de la fuerza: | Tensión y compresión |
| El tipo: | Transductor de micro fuerzas | Conexión: | El M3 golpeó ligeramente el agujero |
| Producción: | Sensor análogo |

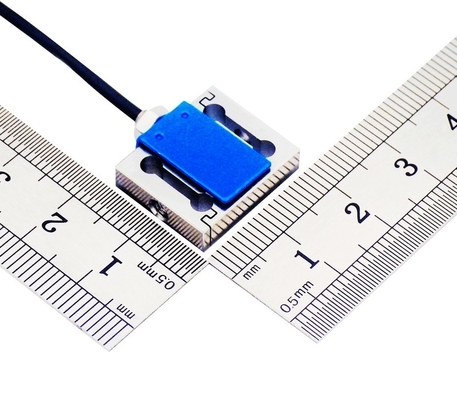

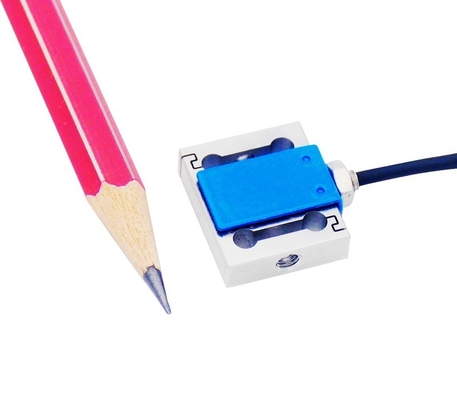

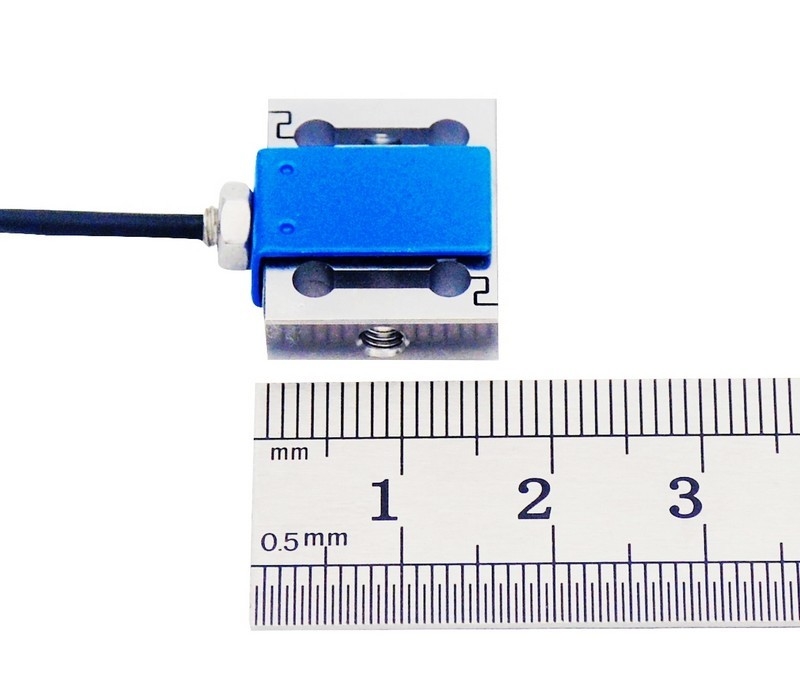

Celular de carga micro 200g 500g Medida de la tensión y la fuerza de compresión 2N 5N
La célula de carga de compresión y tensión en miniatura FSMY es un dispositivo altamente avanzado y meticulosamente diseñado para satisfacer las demandas de las aplicaciones de medición de fuerza precisas.Con agujeros M3 en ambos lados del transductor, esta celda de carga permite el montaje sin esfuerzo de varios accesorios como varillas roscadas, pernos de ojo, botones de carga o ganchos.Esta versatilidad lo hace adecuado para una amplia gama de tareas de medición de fuerzas en diferentes industriasConstruido con acero inoxidable duradero, el FSMY está específicamente diseñado para medir tanto las fuerzas de empuje como las de tracción, lo que lo convierte en una opción confiable para la medición de fuerzas bidireccionales.
En el corazón de esta célula de carga de haz s en miniatura se encuentra la probada tecnología de estenímetro, que garantiza una precisión y una precisión excepcionales.1% de la escala completa, el FSMY-200g/500g ofrece resultados muy fiables y consistentes. Cada unidad se somete a pruebas e inspecciones rigurosas antes del envío,garantizar que los clientes reciban un producto que cumpla con los más altos estándares de calidad y rendimientoEsta meticulosa atención al detalle garantiza que la celda de carga sea fiable incluso para las aplicaciones más exigentes.
Compacto y ligero, el FSMY-200g/500g es ideal para aplicaciones donde el espacio y la precisión son críticos.Procesos de la industria textilSu pequeño tamaño y alto rendimiento lo convierten en una excelente opción para integrarse en sistemas que requieren una retroalimentación y medición de fuerza precisa.durabilidad, y precisión, la célula de carga FSMY-200g/500g se destaca como una solución de primer nivel para profesionales que buscan capacidades de medición de fuerza confiables y precisas en un factor de forma compacto.Ya sea en entornos industriales o de investigación, esta celda de carga está diseñada para ofrecer un rendimiento constante y fiable.

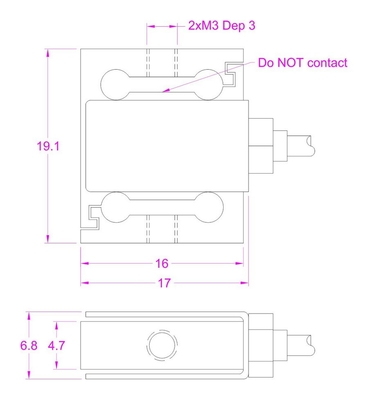

Dimensiones (unidad en mm)
| Capacidad | 200 g / 500 g |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,1% de la capacidad máxima |
| La histeresis | ± 0,1%de capacidad total |
| No repetibilidad | ± 0,05%de capacidad total |
| Es una locura. | ± 0,1%de capacidad total |
| Sobrecarga segura | 120 por cientode capacidad total |
| Sobrecarga máxima | 150 por cientode capacidad total |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura cero | ± 0,03% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 50 Hz |
| Resistencia de salida | con una potencia de 45 W o más |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP50 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm con 4 núcleos protegidos |
| Código de cableado |
Compresión Verde, señal y blanco, señal. |
Un sensor de fuerza es un transductor que convierte la carga mecánica en una señal mV proporcional a la fuerza aplicada. La fuerza en acción causa la deformación del elemento de medición,el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la potencia constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga de haz s Jr FSMY-500g es de alrededor de 2,0 mV/V.
La fuente de alimentación del sensor de fuerza tipo S FSMY-500g está normalmente dentro del rango de 3-12V.
Carga / Capacidad dentro de 0-1.
Por lo tanto, el rango de salida del transductor de fuerza de haz S FSMY-500g está normalmente dentro de -24mV... + 24mV para la medición de la tensión y la fuerza de compresión.
Un amplificador de célula de carga se puede utilizar para convertir la señal mV en -5-5V / 0-10V / 4-20mA para un procesamiento de señal fácil, tomando FSMY-500g y FSC ((-5-5V)-24V por ejemplo,la relación carga-tensión será de 0-500g carga de compresión VS 0-5V de salida, 0-500 g de carga de tensión VS 0- ((-5V) de salida, que es lineal independientemente del error de medición.
