Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | El tipo: | Celda de carga con rosca interna |
|---|---|---|---|
| Rango de carga: | 100N 200N 500N 1kN 2kN 5kN 10kN | Conexión: | El hilo interno M4/M5/M6/M8/M10 |
| Dirección de carga: | Tensión/compresión |

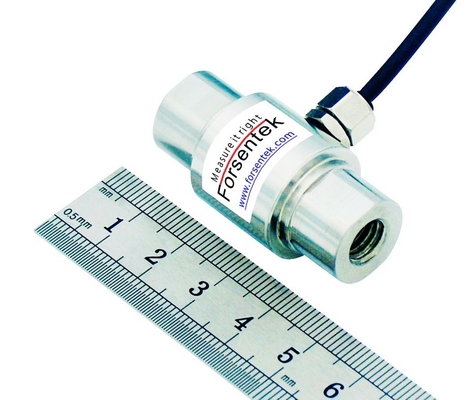

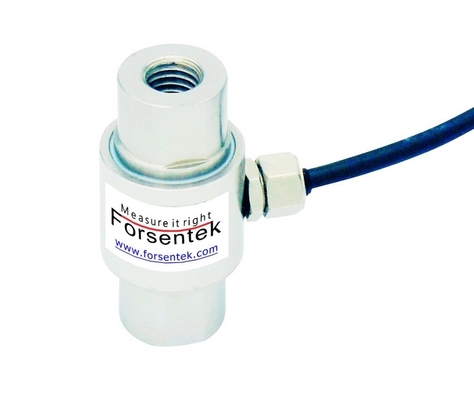

Celular de carga con rosca femenina con rosca interna M4/M5/M6/M8/M10
La célula de carga con rosca interna FLRA está diseñada con un orificio con rosca interna a cada lado del transductor, lo que permite que pueda integrarse fácilmente en maquinaria o equipo de ensayo.El sensor de fuerza de compresión de tensión en miniatura FLRA está hecho de acero inoxidable y ofrece M4 / M5 / M6 / M8 / M10 cinco opciones de montaje. Internal threaded load cell FLRA is available in 100N / 200N / 500N / 1kN / 2kN / 5kN / 10kN seven rated capacities for bidirectional force measurement and it can be customized according to customer requirements.

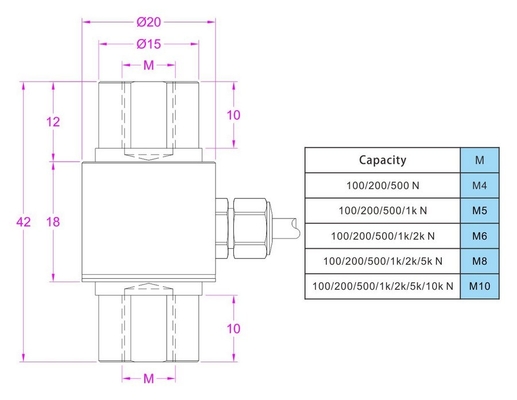

Las dimensiones
Especificaciones
| Capacidad nominal |
100N / 10kg / 20 libras 200N / 20kg / 44 libras 500N / 50kg / 110 libras 1kN / 100kg / 220 libras 2kN / 200 kg / 440 libras 5kN / 500 kg / 1,1 kilos 10kN / 1000kg / 2,2k lb |
| Producción nominal | 1.5 mV/V |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad |
± 0,1% de la R.O. ≥ 5kN: ±0,3% de la R.O. |
| La histeresis |
± 0,1% de la R.O. ≥ 5kN: ±0,3% de la R.O. |
| No repetibilidad |
± 0,05% de la R.O. ≥ 5kN: ± 0,1% de la R.O. |
| Es una locura. | ± 0,05% de la R.O. |
| Sobrecarga segura | El 150% de la F.S. |
| Sobrecarga máxima | El 200% de la F.S. |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,02% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 50 Hz |
| Resistencia de salida | 350 ± 10 ohmios |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | Acero inoxidable |
| El cable | Ø3*2000mm con 4 núcleos protegidos |
| Código de cableado | Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |

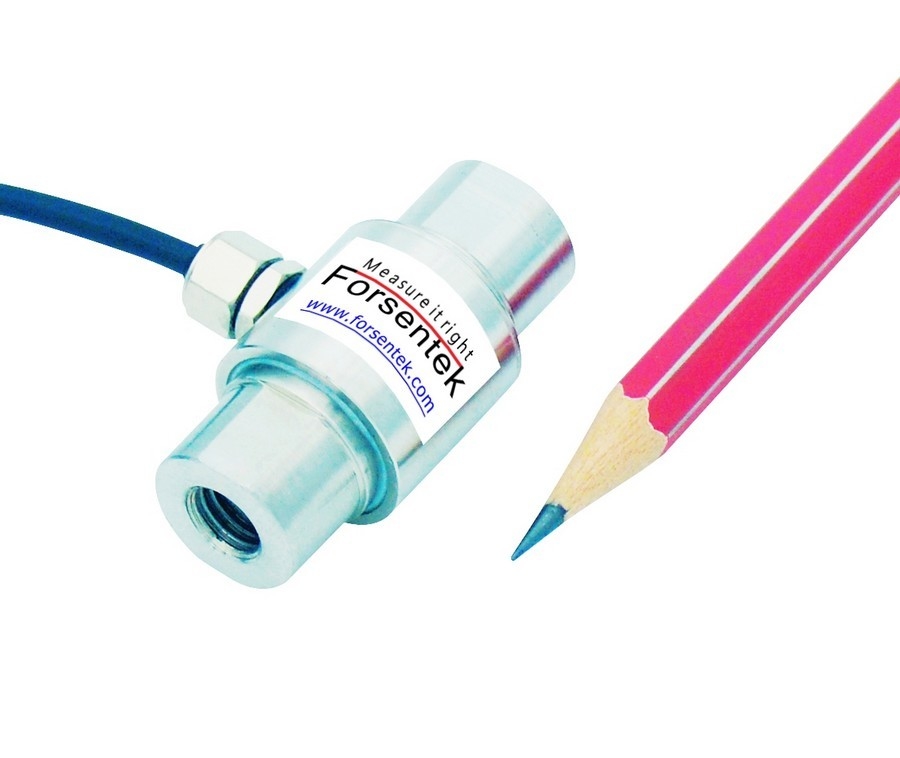

Celular de carga con rosca femenina con rosca interna M4/M5/M6/M8/M10
Instrucción de salida de la celda de carga:
Producción de la célula de carga: = (alimentador * potencia nominal) * carga / capacidad
La potencia nominal de la célula de carga de extremo de varilla FLRA es de alrededor de 1,5 mV/V.
La fuente de alimentación de Rod End Force Sesnor FLRA está dentro del rango de 3-12V.
Carga / Capacidad dentro de 0-1.
Por lo tanto, el rango de salida de la célula de carga de rosca femenina FLRA es normalmente dentro de -18mV... +18mV para la medición de la fuerza de tracción y empuje.
Ejemplo: celda de carga de extremo de varilla roscada interna FLRA-500N con sensibilidad de 1,5 mV/V alimentada por 10 V de corriente continua, el rango de salida es -15 mV...+15 mV.
Se puede utilizar un acondicionador de señal con la célula de carga para proporcionar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo: Célula de carga de compresión y tensión FLRA-2kN que trabaja con un amplificador de -10-10V, la relación Fuerza-Voltaje será de 0-2000N fuerza de empuje VS 0-10V salida, 0-2000N fuerza de tracción VS 0-(-10V salida,que es lineal independientemente del error de medición.
Celular de carga con rosca femenina con rosca interna M4/M5/M6/M8/M10
