Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medida de la fuerza de compresión | El tipo: | Celda de carga de torsión de anillo |
|---|---|---|---|
| Rango de fuerza: | 0 a 500 toneladas | El material: | Acero inoxidable |
| Producción: | Análogo |

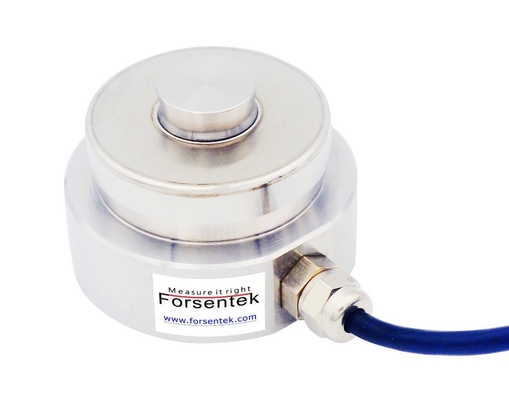

Celular de carga de compresión 500t 330t 220t 150t Celular de carga de torsión de anillo
Celda de carga de torsión en anilloEl FCRN está hecho de acero inoxidable y ofrece 500 toneladas, 330 toneladas, 220 toneladas, 150 toneladas, 100 toneladas, 68 toneladas, 47 toneladas, 33 toneladas, 20 toneladas, 15 toneladas, 10 toneladas, 4.7 toneladas, 2.Capacidades nominales de 2 toneladas y de 1 tonelada y catorce destinadas a la medición de la fuerza de compresiónEl sensor de compresión FCRN está compensado por la temperatura y herméticamente sellado para proporcionar mediciones consistentes en un amplio rango de temperatura incluso en condiciones de trabajo adversas.La célula de carga de torsión de anillo FCRN es insensible a las fuerzas laterales debido a la disposición circular de los estenómetrosLa célula de carga de compresión FCRN consiste en un puente completo Wheatstone con una resistencia de entrada de 4450 ohmios, lo que ayuda a reducir el consumo de energía,Esto hace que sea aplicable para aplicaciones de medición de fuerza o pesaje que funcionan con bateríasPuede encontrar el modelo FCRN adecuado para aplicaciones tales como pesaje de tanques, monitoreo de la presión en el muelle del puente, máquinas de prensa, etc.
Especificaciones

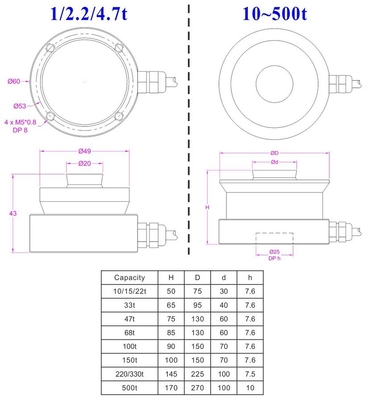

| Capacidad |
1t / 10kN 2.2t / 22kN 4.7t / 47kN 10 t / 100 kN 15 t / 150 kN 22 t / 220 kN 33 t / 330 kN Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. Se aplicará el procedimiento siguiente: Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. Se aplicarán los siguientes requisitos: |
| Producción nominal | 2.85 mV/V |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad |
1 ~ 47 t: ± 0,05% de R.O. 68 ~ 220 t: ± 0,1% de R.O. 330/500 t: ± 0,3% de la cantidad de R.O. |
| La histeresis | |
| No repetibilidad | |
| Es una locura. | ± 0,05% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -20... más 65oC. Las |
| Cambio de temperatura cero | ±0,05% R.O./10oC. Las |
| Distancia de cambio de temperatura | ±0,05% R.O./10oC. Las |
| Resistencia de entrada | de una longitud superior o igual a 40 mm |
| Resistencia de salida | 4 000 ± 10 ohmios |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP67 |
| Material del elemento | Acero inoxidable |

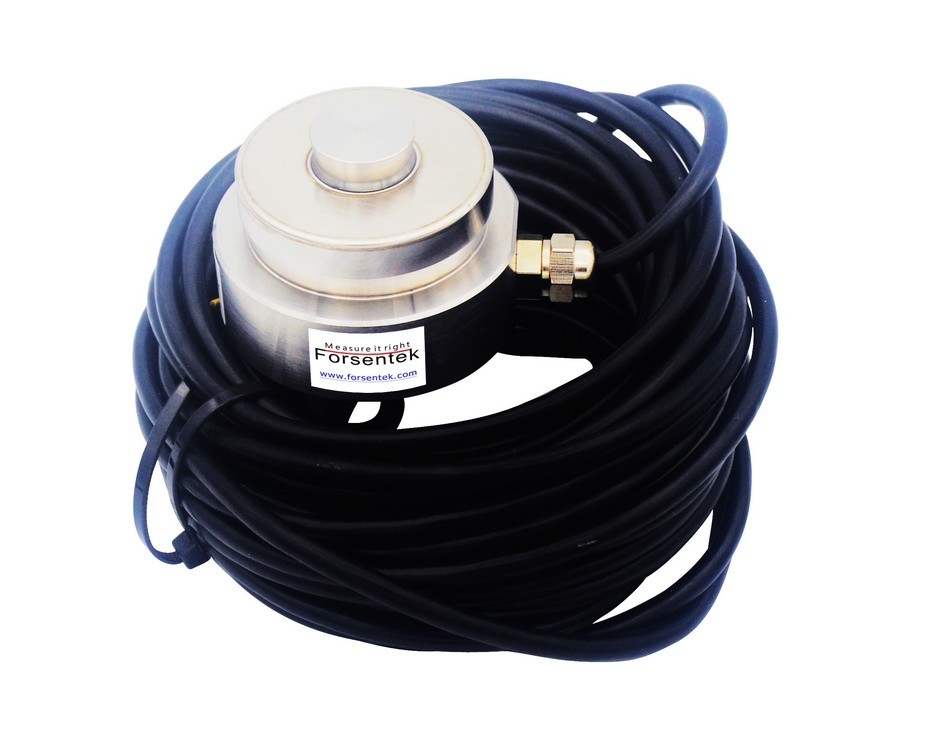

| El cable | Ø5*10000 mm de cable blindado de 4 núcleos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... |

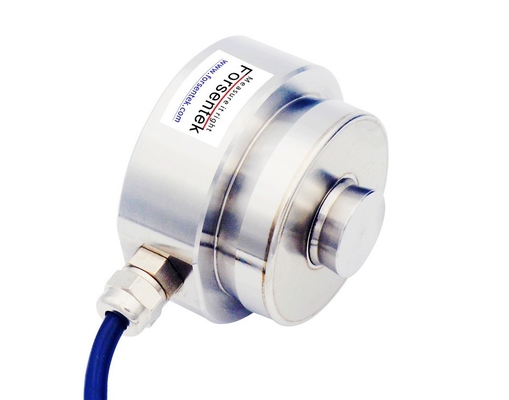

Celular de carga de compresión 500t 330t 220t 150t Celular de carga de torsión de anillo
Instrucciones breves para la salida nominal ((o sensibilidad):
Definición: La señal producida por la célula de carga ((o transductor de fuerza) cuando se aplica una carga nominal, expresada en mV/V. La salida nominal indica el rango de señal de salida de un sensor.
Producción del sensor = (alimentación eléctrica * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga de torsión de anillo FCRN es normalmente de alrededor de 2,85 mV/V.
La fuente de alimentación de la célula de carga de tipo de compresión FCRN está normalmente dentro del rango de 3-15 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida deCelda de carga de torsión por anilloEl FCRN está normalmente dentro de 0mV... +42.75mV.
Ejemplo: Celda de carga de torsión en anillo FCRN-330t con una potencia de 2,85 mV/V por 10 V de CC, el rango de salida es 0 mV...+28,5 mV proporcional a la carga aplicada.
Celda de carga + amplificador de señal:
La salida de mV del transductor de celda de carga a veces no puede ser reconocida directamente por las unidades de procesamiento de señal,por lo que se introduce un acondicionador de señal para convertir la señal mV en 0-5V/0-10V/4-20mA para facilitar el procesamiento de la señal.
Ejemplo: Célula de carga de fuerza de compresión FCRN-500t que trabaja con un amplificador de 0-10 V, la relación carga-salida será de 0-500 toneladas de carga de compresión VS salida de 0-10 V, la salida de 0 V corresponde a 0 kg,1V de salida corresponde a una carga de compresión de 50 toneladas, la salida de 5V corresponde a una carga de 250 toneladas,etc.

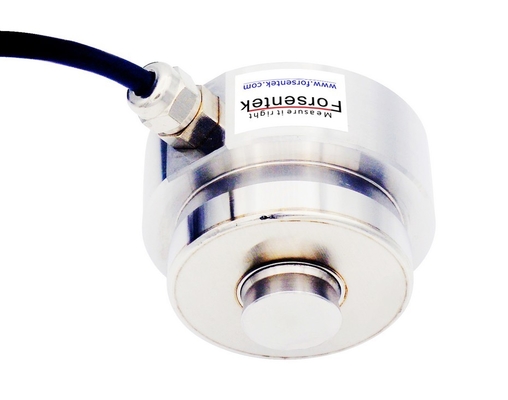

Celular de carga de compresión 500t 330t 220t 150t Celular de carga de torsión de anillo
