Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza bidireccional | El tipo: | Sensor de fuerza en miniatura |
|---|---|---|---|
| Capacidad: | 200 kg 300 kg 500 kg | Estructura: | Rod End Load Cell |
| Producción: | Sensor análogo | Conexión: | Rodas roscadas M8 |

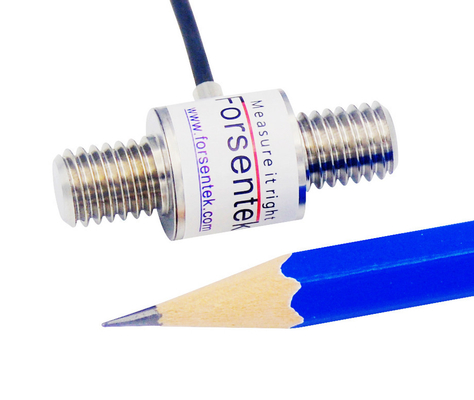

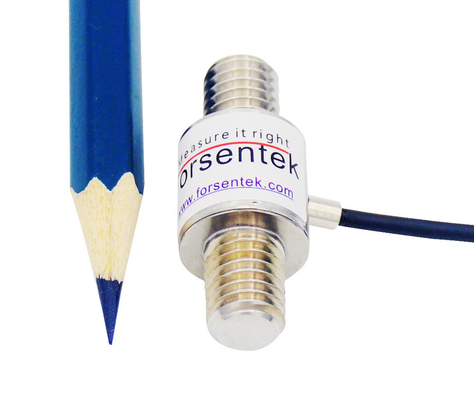

Célula de carga de compresión de tensión en miniatura 200 kg 300 kg 500 kg con M8 de rosca
Célula de carga de compresión de tensión en miniaturaFLN está hecho de acero inoxidable basado en la tecnología de estenómetro con salida mV/V, celda de carga en línea roscada FLN ofrece 0-5kg / 0-10kg / 0-20kg / 0-50kg / 0-100kg/Se aplicarán las siguientes medidas:ochoLas barras roscadas M8/M4 situadas en ambos extremos pueden utilizarse para instalar accesorios,como un perno para ojos,un adaptador de pernos,etc.,para adaptarse a las necesidades de diferentes aplicaciones.El tamaño compacto hace que la célula de carga en línea FLN sea aplicable para aplicaciones de medición de tensión y fuerza de compresión donde el espacio de montaje es limitado.
Un sensor de fuerza es un transductor que convierte la fuerza que actúa sobre él en una señal electrónica que es proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la energía constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la fuerza se puede medir midiendo la señal de salida de la celda de carga.La célula de carga de tensión y compresión en miniatura FLN está diseñada para medir la fuerza tanto en la dirección de tensión como de compresión, las salidas de señal de milivoltios oscilan entre -12mV...+12mV, y la amplificación de la señal puede ser necesaria para la mayoría de las aplicaciones, un acondicionador de señal de célula de carga puede utilizarse para obtener -5-5V,La señal de 0-10V o 4-20mA proporcional a la fuerza aplicadaLa salida amplificada puede ser procesada fácilmente por PLC y software de adquisición de datos.el medidor de fuerza FPT está integrado con un ADC Sigma-Delta de 24 bits de alta precisión/bajo ruido, velocidad de muestreo de hasta 960 Hz lo hace adecuado para mediciones estáticas y dinámicas; FPT también admite el protocolo Modbus RTU con puerto de comunicación RS485 o RS232, señal amplificada 0-5V,0-10V,0-20mV o 4-20mA también es posible desde FPT.
| Código de orden | Rango de medición | Dirección de la fuerza |
| No más de 5 kg | 0-50N / 0-5kgf | Tensión/compresión |
| FLN-10 kg | 0-100N / 0-10kgf | |
| No más de 20 kg | Se trata de un sistema de control de la velocidad. | |
| No más de 50 kg | 0-500N / 0-50kgf | |
| No más de 100 kg | Se aplicará el método siguiente: | |
| El peso total de los productos incluidos en el anexo I | Se aplicará el método siguiente: | |
| El peso total de los residuos es de: | Se aplicará el método siguiente: | |
| No más de 500 kg | Se aplicará el método siguiente: |
Especificaciones
| Capacidad |
La velocidad máxima de la corriente es de 50 N / 100 N / 200 N / 500 N / 1kN / 2kN / 3kN / 5KN. |
| Producción nominal | 1Se aplicarán las siguientes medidas: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 1% de la capacidad nominal |
| La histeresis | ± 1% de la capacidad nominal |
| No repetibilidad | ± 0,5%de capacidad nominal |
| Es una locura. | ± 0,3%de capacidad nominal |
| Sobrecarga segura | 120 por cientode capacidad nominal |
| Sobrecarga máxima | 150 por cientode capacidad nominal |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,05% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,05% de R.O./oC. Las |
| Resistencia de entrada | 1000± 100Oms |
| Resistencia de salida | 1000± 100 Oms |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP66 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm con 4 núcleos protegidos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |

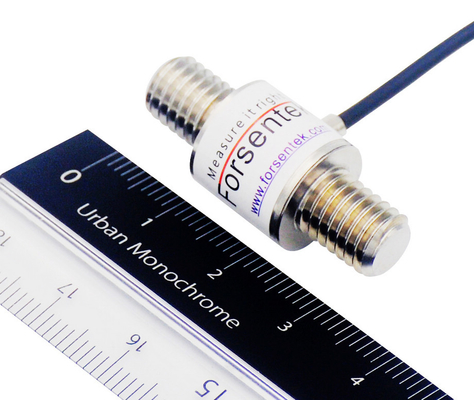

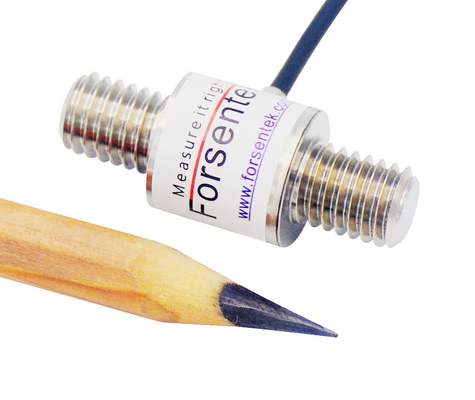

Célula de carga de compresión de tensión en miniatura 200 kg 300 kg 500 kg con M8 de rosca
Instrucción de salida de la celda de carga:
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal del sensor de fuerza de compresión de tracción en miniatura FLN es de alrededor de 1,0 mV/V.
La fuente de alimentación del FLN de la célula de carga mini es normalmente de entre 3 y 12 V.
Carga / Capacidad dentro de 0-1.
Por lo tanto, el rango de salida de la célula de carga en línea en miniatura FLN es normalmente dentro de -12mV... +12mV para la medición de la fuerza de tensión / compresión.
Ejemplo: Célula de carga de empuje y tracción en miniatura FLN-300kg con sensibilidad de 1,0 mV/V alimentada por 5 V de corriente continua, el rango de salida es -5 mV...+5 mV.
Se puede utilizar un acondicionador de señal con la célula de carga para proporcionar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo uno: Sensor de compresión de tensión en miniatura FLN-200kg que trabaja con un amplificador de -10-10V, la relación Fuerza-Voltaje será 0-200kg carga de compresión VS salida de 0-10V,La carga de tensión de 0-200 kg VS 0-(-10V de salida, que es lineal independientemente del error, 1V de salida corresponde a 20 kg de fuerza de compresión, -2V de salida corresponde a 40 kg de fuerza de tensión, y así sucesivamente.
Ejemplo dos: Célula de carga de tracción y compresión en miniatura FLN-500kg que trabaja con un amplificador de 4-12-20mA, la relación fuerza-corriente será 0-500kg de carga de compresión VS salida de 12-20mA,Carga de tensión de 0 a 500 kg VS salida de 12 a 4 mA, que es lineal independientemente del error, 12,8mA de salida corresponde a 50 kg de carga de compresión, 8mA de salida corresponde a 250 kg de carga de tensión, y así sucesivamente.
