Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | Dirección de la medida: | Tensión y compresión |
|---|---|---|---|
| Tipo: | Célula de carga de alta resistencia | Rango de fuerza: | 50kg 100kg 200kg 500kg 1t 2t |
| El material: | Acero inoxidable | Conexión: | M16 Agujero con rosca |
| Producción: | Sensor análogo |

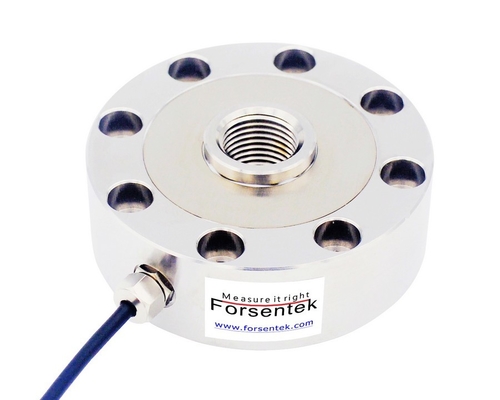

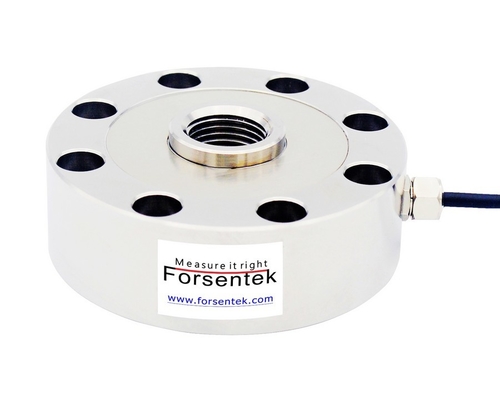

Celular de carga de compresión de perfil bajo 50kg 100kg 200kg 500kg 1000kg 2000kg

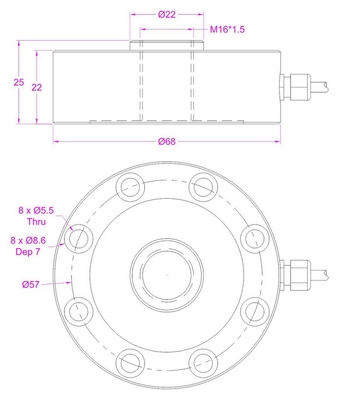

Celda de carga de panecillos de acero inoxidableEl FCMU se produce basado en la tecnología del estenómetro destinado tanto a la tensión como a la medición de la fuerza de compresión.La célula de carga de panqueques FCMU ofrece 0-50kg / 0-100kg / 0-200kg / 0-500kg / 0-1000kg / 0-2000kg seis rangos de medición nominalLa célula de carga de bajo perfil FCMU incorpora un M16x1.5 agujeros roscados que atraviesan el centro del transductor que se pueden utilizar para montar accesorios como botones de carga o pernos para adaptarse a diferentes aplicacionesLa celda de carga de acero inoxidable FCMU es aplicable tanto para la medición de la fuerza estática y dinámica.máquinas de prensa y equipos de ensayo de materiales, etc.El modelo FCMU también se puede modificar o personalizar según las necesidades de nuestros clientes.
Especificaciones
| Capacidad |
50 kg / 500N / 110 libras 100 kg / 1kN / 220 libras 200 kg / 2kN / 450 libras 500 kg / 5kN / 1,1 kilos de peso 1000 kg / 10kN / 2,2 kilobits 2000 kg / 20kN / 4,5 kilobits |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,1% de R.O. |
| La histeresis | ± 0,1% de R.O. |
| No repetibilidad | ± 0,05% de R.O. |
| Es una locura. | ± 0,05% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ±0,05% R.O./10oC. Las |
| Distancia de cambio de temperatura | ±0,05% R.O./10oC. Las |
| Resistencia de entrada | 750 ± 100 ohmios |
| Resistencia de salida | Las demás partidas de los aparatos de la categoría 84 |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP66 |
| Material del elemento | Acero inoxidable |
| El cable | Ø4*3000 mm de cable blindado de 4 núcleos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... |

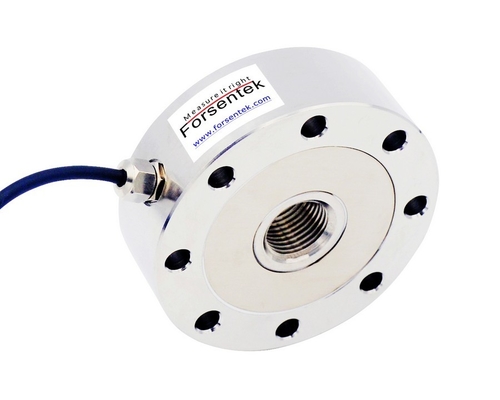

Celular de carga de compresión de perfil bajo 50kg 100kg 200kg 500kg 1t 2t
Instrucciones breves para la salida nominal ((o sensibilidad):
Definición: La señal producida por la celda de carga ((o transductor de fuerza) cuando se aplica una carga nominal, expresada en mV/V. La salida nominal indica el rango de señal de salida de un sensor.
Producción del sensor = (alimentación eléctrica * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga FCMU de panecillos de acero inoxidable es normalmente de alrededor de 2,0 mV/V.
La fuente de alimentación de la célula de carga FCMU de tipo espejo está normalmente dentro del rango de 3-15 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida de la célula de carga de alta resistencia FCMU es normalmente dentro de -30mV... +30mV.
Ejemplo: Pancake Load Cell FCMU-2000kg con potencia de 2,0 mV/V por 10 V de CC, el rango de salida es -20 mV...+20 mV proporcional a la carga aplicada.
Celda de carga + amplificador de señal:
La salida de mV del transductor de celda de carga a veces no puede ser reconocida directamente por las unidades de procesamiento de señal,por lo que se introduce un acondicionador de señal para convertir la señal mV en 0-5V/0-10V/4-20mA para facilitar el procesamiento de la señal.
Ejemplo: Célula de carga de compresión FCMU-500kg que trabaja con un amplificador de 0-10V,la relación carga-salida será de 0-500kg de carga de compresión VS 0-10V de salida,0V de salida corresponde a 0kg,1V de salida corresponde a una carga de compresión de 50kgf, 5V de salida corresponde a 250 kgf de carga, y así sucesivamente.

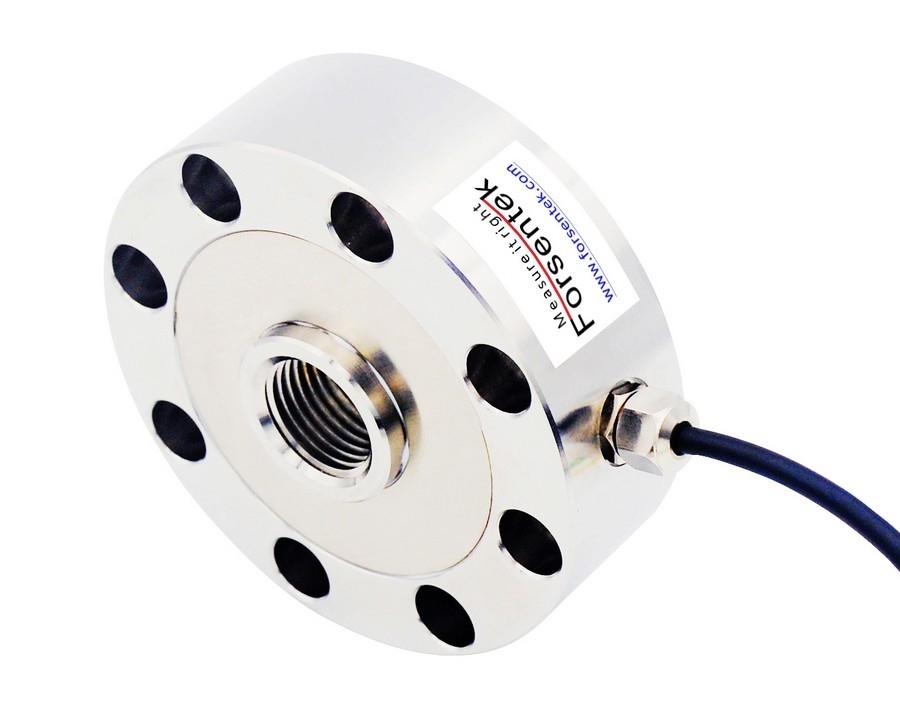

Celular de carga de compresión de perfil bajo 50kg 100kg 200kg 500kg 1t 2t
