Utilización: | Medición de la fuerza | Dirección de la carga: | Tracción y compresión |
---|---|---|---|
Estructura: | Las demás máquinas de la categoría 84 | capacidad: | 50N 100N 200N 300N 500N |
Producción: | Transductor análogo | El material: | de acero inoxidable |
Resistencia: | 1000 ohmios | Principio: | Célula de carga del indicador de tensión |

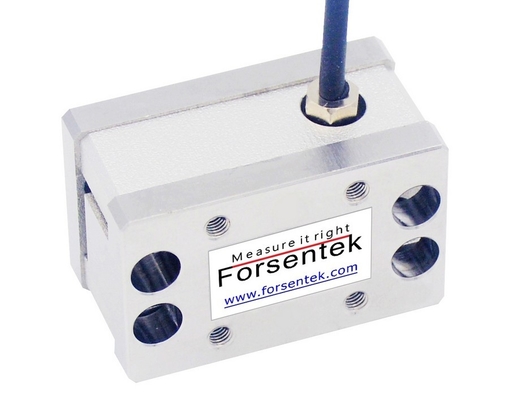

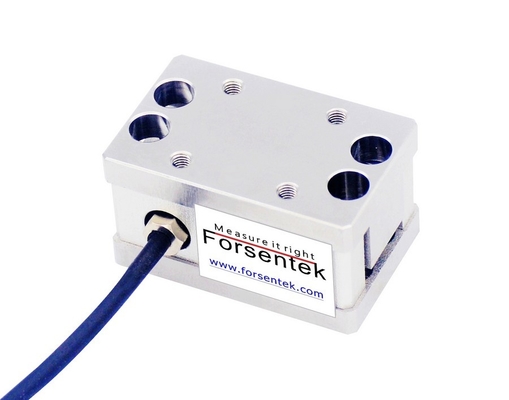

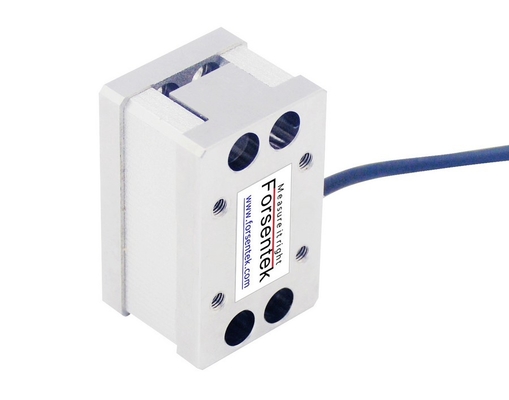

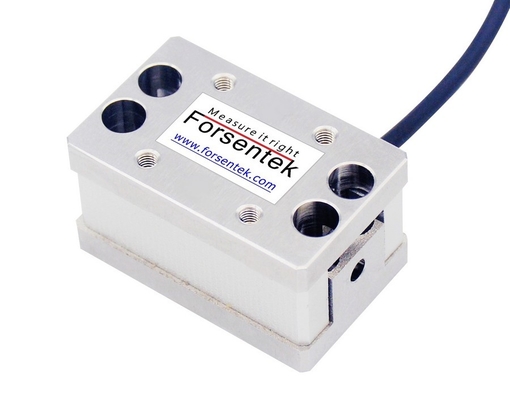

Sensor de fuerza de compresión con brida 50N 100N 200N 300N 500N Transductor de fuerza
Sensor de fuerza de compresión de tipo bridaEl FXFA está hecho de acero inoxidable basado en una probada tecnología de tensión, ofrece5kgf / 10kgf / 20kgf / 30kgf / 50kgf cinco capacidades nominal destinadas tanto a la tracción como a la medición de la fuerza de compresión.El sensor de fuerza FXFA consiste en un puente de piedra de trigo con una resistencia de 1000 ohmsEn la actualidad, los clientes pueden beneficiarse de una alta resistencia para una mejor estabilidad y un menor consumo de energía.Puede encontrar un transductor de fuerza FXFA aplicable a unEl servicio personalizado está disponible si las especificaciones actuales no cumplen con sus requisitos.
Un sensor de fuerza es un transductor que convierte la fuerza que actúa sobre él en una señal electrónica que es proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la energía constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la fuerza se puede medir midiendo la señal de salida de la celda de carga.La célula de carga montada en brida FXFA está diseñada para medir la fuerza tanto en la dirección de tensión como de compresión, las salidas de señal de milivoltios oscilan entre -15mV...+15mV, y la amplificación de la señal puede ser necesaria para la mayoría de las aplicaciones, un acondicionador de señal de célula de carga puede utilizarse para obtener -5-5V,La señal de 0-10V o 4-20mA proporcional a la fuerza aplicadaLa salida amplificada puede ser procesada fácilmente por PLC y software de adquisición de datos.el medidor de fuerza FPT está integrado con un ADC Sigma-Delta de 24 bits de alta precisión/bajo ruido, velocidad de muestreo de hasta 960 Hz lo hace adecuado para mediciones estáticas y dinámicas; FPT también admite el protocolo Modbus RTU con puerto de comunicación RS485 o RS232, señal amplificada 0-5V,0-10V,0-20mV o 4-20mA también es posible desde FPT.
Especificaciones
Capacidad |
50N / 5kg / 11 libras |
Producción nominal | 1Se aplicarán las siguientes medidas: |
La emoción. | 3 a 15 V |
Saldo cero | Se aplicarán las siguientes medidas: |
No linealidad | ± 0,2% de la capacidad |
La histeresis | ± 0,2%de capacidad |
No repetibilidad | ± 0,1%de capacidad |
Es una locura. | ± 0,05%de capacidad |
Sobrecarga segura | 150 por cientode capacidad |
Sobrecarga máxima | 200 por cientode capacidad |
Temperatura compensada | -10... más 40oC. Las |
Temperatura de funcionamiento | -20... más 60oC. Las |
Cambio de temperatura cero | ± 0,02% de R.O./oC. Las |
Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
Resistencia de entrada | Con una frecuencia de transmisión de 1000 ± 100 ohmios |
Resistencia de salida | Con una frecuencia de transmisión de 1000 ± 100 ohmios |
Resistencia al aislamiento | > 2000 M ohmios |
Protección de entrada | Protección IP62 |
Material del elemento | Acero inoxidable |
El cable | Ø3*3000 mm de cable blindado de 4 núcleos |
Código de cableado |
Compresión Verde - salida de señal + Blanco - salida de señal - |
Instrucción de salida de la celda de carga:
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga de compresión/tensión FXFA es de alrededor de 1,0 mV/V.
La fuente de alimentación del sensor de fuerza de empuje FXFA está normalmente dentro del rango de 3-15 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del transductor de fuerza FXFA es normalmente dentro de -15mV... +15mV para la tensión / compresión de la fuerza de medición.
Ejemplo: Célula de carga de compresión de tensión FXFA-50kg con sensibilidad de 1,0 mV/V alimentada por 5 V de corriente continua, el rango de salida es -5 mV...+5 mV.
Se puede utilizar un acondicionador de señal con la célula de carga para proporcionar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo: Sensor de compresión de tensión FXFA-10kg que trabaja con un amplificador de -10-10V, la relación Fuerza-Voltaje será de 0-10kgf carga de compresión VS 0-10V de salida, 0-10kgf carga de tensión VS 0-(-10V de salida,que es lineal independientemente del error de medición, 5V de salida significa 5kgf carga de compresión, -2V significa 2kgf celda de carga de tensión, y así sucesivamente.
