Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | Dirección de la medida: | Compresión y tracción |
|---|---|---|---|
| Rango de fuerza: | 10kg 20kg 50kg 100kg y el resto de los productos | Material: | Acero inoxidable |
| Conexión: | Agujero con rosca M4 | Producción: | Célula de carga análoga |

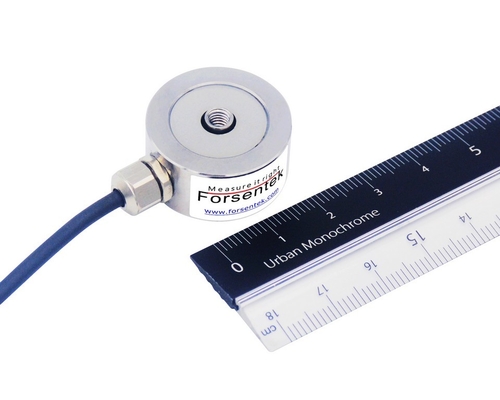

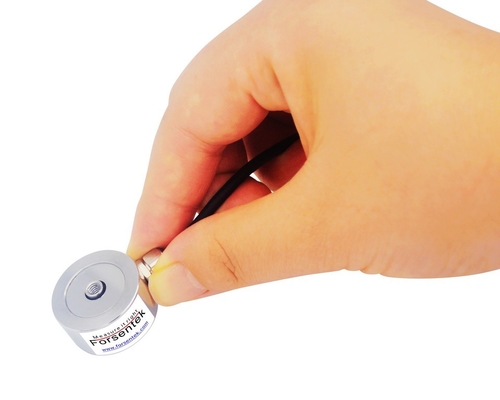

Sensor de compresión en miniatura 10kg 20kg Prensa ajusta Celular de carga 50kg 100kg
Célula de carga de compresión de pequeño tamañoEl FCU está hecho de acero inoxidable basado en la tecnología de estenómetro que proporciona una salida de mV no amplificada que es proporcional a la carga aplicada.Celular de carga de panqueques de tamaño pequeño FCU ofrece 0-100N / 0-200N / 0-500N/ 0-1000Ncuatro rangos de medición nominales destinados tanto a la medición de la tensión como a la de la fuerza de compresión.La célula de carga en miniatura FCU cuenta con un agujero M4 en el centro del transductor que se puede utilizar para montar accesorios como botones de carga o pernos para adaptarse a diferentes aplicaciones.La FCU de la célula de microcarga es aplicable paraEl modelo FCU también puede ser modificado o personalizado según las necesidades de nuestros clientes.
Las dimensiones
Especificaciones
| Capacidad nominal |
100N / 10kg / 22.5 libras 100 kg / 1kN / 220 libras |
| Producción nominal | 1.5 mV/V |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,5% de la capacidad nominal |
| La histeresis | ± 0,5%de capacidad nominal |
| No repetibilidad | ± 0,2%de capacidad nominal |
| Es una locura. | ± 0,1%de capacidad nominal |
| Sobrecarga segura | 150 por cientode capacidad nominal |
| Sobrecarga máxima | 200 por cientode capacidad nominal |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,03% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 80 Hz |
| Resistencia de salida | de una longitud superior o igual a 20 mm |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | Acero inoxidable |
| El cable | Ø3*4000 mm de cable blindado de cuatro núcleos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... |

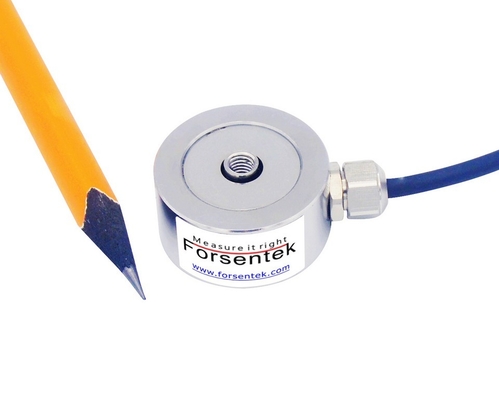

Sensor de compresión en miniatura 10kg 20kg Prensa ajusta Celular de carga 50kg 100kg
Instrucciones breves para la salida nominal ((o sensibilidad):
Definición: La señal producida por la celda de carga ((o transductor de fuerza) cuando se aplica una carga nominal, expresada en mV/V. La salida nominal indica el rango de señal de salida de un sensor.
Producción del sensor = (alimentación eléctrica * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga de fuerza de presión FCU es normalmente de alrededor de 1,5 mV/V.
La fuente de alimentación del sensor de compresión en miniatura FCU está normalmente dentro de 3-12V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza en miniatura FCU es normalmente dentro de -18mV... +18mV para la medición de fuerza bidireccional.
Ejemplo: Célula de carga en miniatura FCU-1000N con potencia de 1,5 mV/V por 5 V de CC, el rango de salida es -7,5 mV...+7,5 mV proporcional a la fuerza aplicada.
Celda de carga + amplificador de señal:
La salida de mV del transductor de celda de carga a veces no puede ser reconocida directamente por las unidades de procesamiento de señal,por lo que se introduce un acondicionador de señal para convertir la señal mV en 0-5V/0-10V/4-20mA para facilitar el procesamiento de la señal.
Ejemplo: Célula de carga de fuerza de compresión FCU-200N que trabaja con un amplificador de 0-10V, la relación carga-salida será de 0-200N carga de compresión VS 0-10V salida, 0V salida corresponde a 0N,1V de salida corresponde a una carga de compresión de 20N, 2V de salida corresponde a 40N carga, y así sucesivamente.

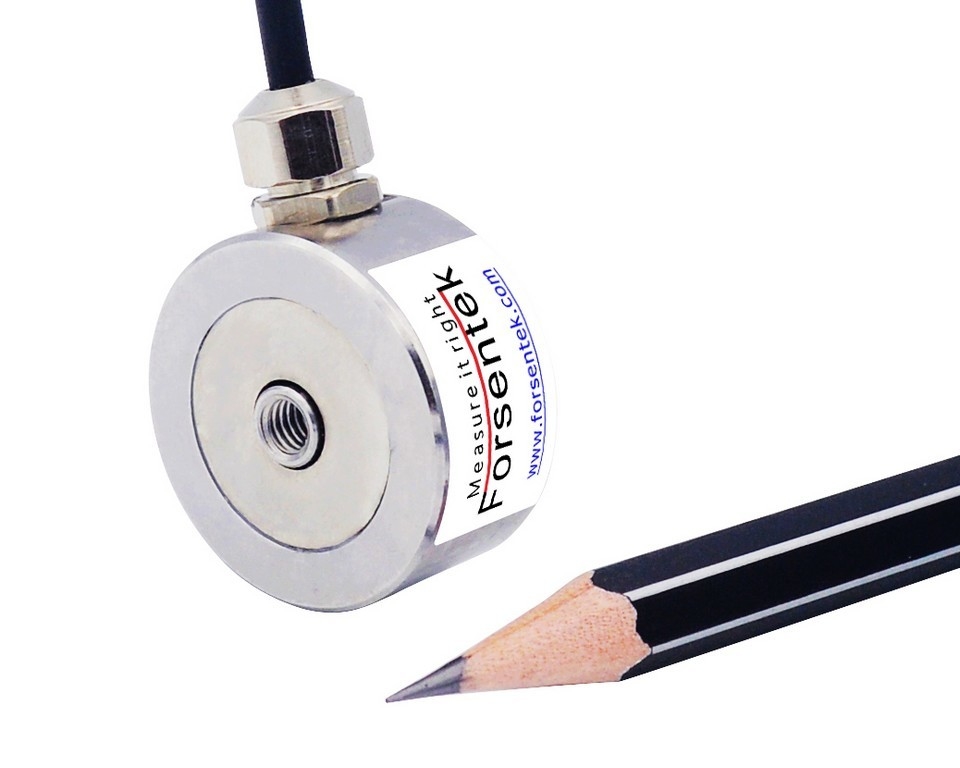

Sensor de compresión en miniatura 100kg 50kg Presión ajustación de la célula de carga 20kg 10kg
