Celular de carga triaxal en miniatura 5kg 10kg 20kg Sensor de fuerza de 3 ejes 50kg 100kg

Celular de carga triaxal en miniatura 5kg 10kg 20kg Sensor de fuerza de 3 ejes 50kg 100kg

Miniature Triaxial Load Cell 5kg 10kg 20kg 3-axis Force Sensor 50kg 100kg
Miniature Triaxial Load Cell 5kg 10kg 20kg 3-axis Force Sensor 50kg 100kg Miniature Triaxial Load Cell 5kg 10kg 20kg 3-axis Force Sensor 50kg 100kg Miniature Triaxial Load Cell 5kg 10kg 20kg 3-axis Force Sensor 50kg 100kg Miniature Triaxial Load Cell 5kg 10kg 20kg 3-axis Force Sensor 50kg 100kg

Ampliación de imagen :  Celular de carga triaxal en miniatura 5kg 10kg 20kg Sensor de fuerza de 3 ejes 50kg 100kg Mejor precio

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Forsentek
Número de modelo: F3N
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Detalles de empaquetado: 1pc/box
Tiempo de entrega: 1-5 semanas
Condiciones de pago: T/T, Western Union o Paypal
Capacidad de la fuente: 2185 unidades/mes
Descripción detallada del producto
Utilización: Medición de fuerza en 3 ejes Type: Multi-axis Load Cell
Rango de fuerza: 5/10/20/50/100 kg Output: Analog sensor
Load direction: Fx/Fy/Fz

Celular de carga triaxal en miniatura 5kg 10kg 20kg Sensor de fuerza de 3 ejes 50kg 100kg

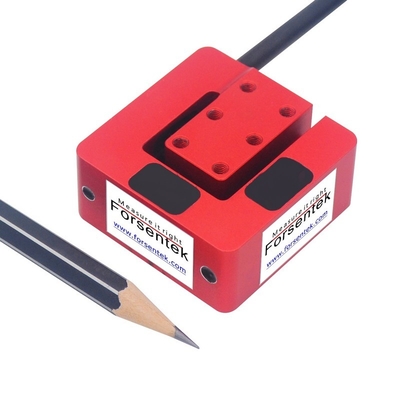

La célula de carga triaxal en miniatura F3N está diseñada para medir tanto la tensión como la carga de compresión en el eje Fx/Fy/Fz.Tres puentes independientes de piedra de trigo están unidos en vigas correspondientes para entregar mV de salida proporcional a la fuerza aplicadaLa salida de 0-5V / 0-10V / 4-20mA está disponible a través del amplificador multicanal LC3A.Sensor de fuerza multieje de tamaño pequeño F3N ofrece 5kgf / 10kgf / 20kgf / 50kgf / 100kgf cinco capacidades nominal para los 3 ejesLa pequeña celda de carga de 3 ejes F3N utiliza un puente de alta resistencia de 1000 ohmios, lo que hace que consuma menos energía y sea adecuada para sistemas de medición con batería.Las aplicaciones típicas para el sensor multieje F3N son, por ejemplo, la medición de la fuerza de fricción, simulación de fuerza en equipos de rehabilitación médica, retroalimentación de fuerza en robótica, monitoreo de fuerza en dispositivos de entrega, anti-colisión mecánica, etc.

10kg_tri-axial_load_cell_5kg

Código de orden de la celda de carga multieje F3N

Ordenar

código

Capacidad El material
Fx=Fy=Fz El valor de las emisiones de gases de efecto invernadero
F3N-50N 50N

De aleación de aluminio

F3N-100N-A 100N
F3N-200N-A 200N
F3N-100N-S 100N

Acero inoxidable

F3N-200N-S 200N
F3N-500N 500N
F3N-1kN No más de 1000 N

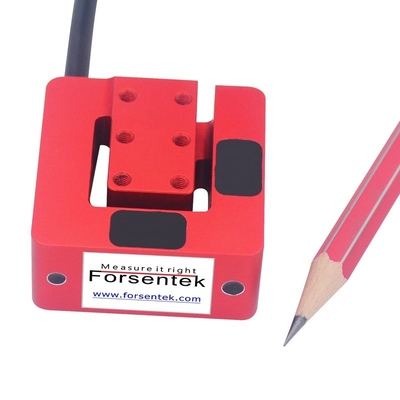

20kg_3-axis_load_cell_10kg

Especificaciones

Capacidad nominal

50N / 5kgf / 11 libras

100N / 10kgf / 22 libras

200N / 20kgf / 45 libras

500N / 50kgf / 112 libras

1000N / 100kgf / 225 libras

Sensibilidad 1Se aplicarán los siguientes requisitos:
La emoción. 3 a 15 V
Saldo cero Se aplicarán las siguientes medidas:
No linealidad ± 0,3% de la capacidad
La histeresis ± 0,3%de la capacidad
No repetibilidad ± 0,1%de la capacidad
Es una locura. ± 0,2%de la capacidad
Sobrecarga segura 150 por cientode la capacidad
Sobrecarga máxima 200 por cientode la capacidad
Temperatura compensada 0... + 40oC. Las
Temperatura de funcionamiento -10... +60oC. Las
Cambio de temperatura a cero ± 0,03% de R.O./oC. Las
Cambio de temperatura en el tramo ± 0,02% de R.O./oC. Las
Resistencia de entrada Con una frecuencia de transmisión de 1000 ± 100 ohmios
Resistencia de salida Con una frecuencia de transmisión de 1000 ± 100 ohmios
Resistencia al aislamiento > 2000 M ohmios
Protección de entrada Protección IP62
Material del elemento

de aleación de aluminio Acero inoxidable

El cable

Ø5*3000 mm cable blindado de 12 hilos

Código de cableado

Conexión de 4 cables para cada eje



Celular de carga triaxal en miniatura 5kg 10kg 20kg Sensor de fuerza de 3 ejes 50kg 100kg

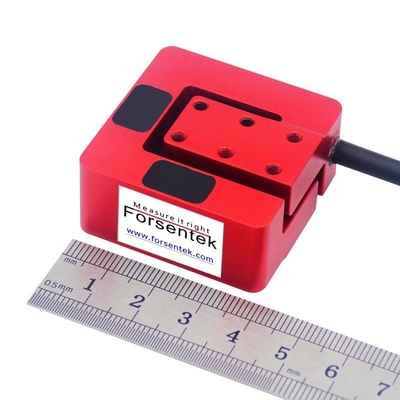

10kg_tri-axial_load_cell_20kg

La celda de carga de fuerza de 3 ejes F3N mide las fuerzas simultáneamente en 3 ejes mutuamente perpendiculares: X, Y y Z tensión y compresión.Cada eje proporciona una salida de puente completa proporcional a la fuerza aplicada y no requiere manipulación matemáticaLa fuerza que actúa causa la deformación del elastómero, el tensiónímetro unido se deforma en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigo, bajo suministro de energía constante,la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.

Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad

La potencia nominal del sensor de fuerza triaxial F3N es de alrededor de 1,0 mV/V.

La fuente de alimentación de la célula de carga F3N de 3 ejes está normalmente dentro del rango de 3-15 V.

Carga / Capacidad dentro de 0-1.

Así que el rango de salida del sensor de fuerza multieje F3N es normalmente dentro de -15mV... +15mV para la medición de fuerza bidireccional en cada eje.

Ejemplo:Celda de carga de varios ejesF3N-50N con sensibilidad 1.0mV/V alimentado por 10V DC, el rango de salida es -10mV...+10mV.

Un acondicionador de señal multicanal se puede usar con el transductor 3D F3N para entregar una salida de -5 ~ 5V, 0-10V o 4-20mA.

Ejemplo: sensor de fuerza de 3 ejes F3N-10N que trabaja con un amplificador LC3A ((-10-10V) -24V, la relación Fuerza-Voltaje en cada eje será de 0-10N de carga en dirección Fx+/Fy+/Fz+ VS salida de 0-10V,La carga de 0-10N en dirección Fx/Fy/Fz VS 0-(-10V de salida, que es lineal independientemente del error de medición.

Celular de carga triaxal en miniatura 5kg 10kg 20kg Sensor de fuerza de 3 ejes 50kg 100kg

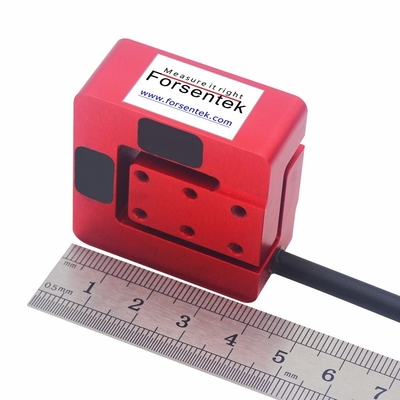

5kg_triaxial_load_cell_10kg
Haga clic aquí para descargar la hoja de datos
