Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medida multiaxial de la fuerza | Type: | Triaxial Load Cell |
|---|---|---|---|
| Force range: | 50/100/200/500/1000N | Output: | Analog sensor |
| Load direction: | Fx/Fy/Fz |

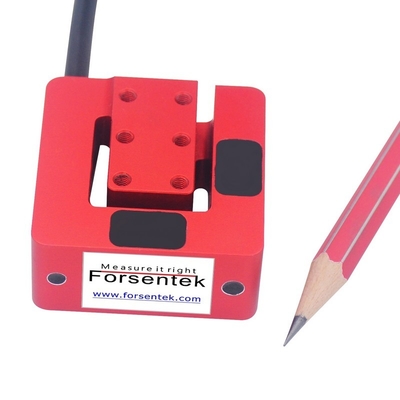

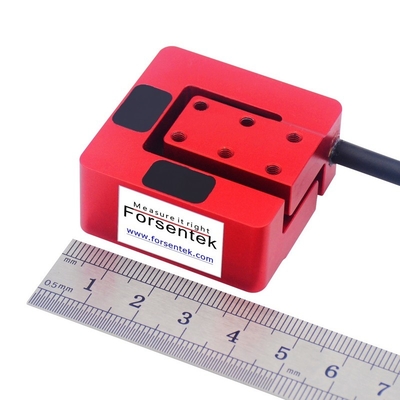

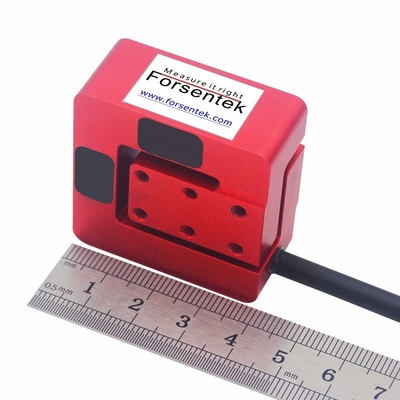

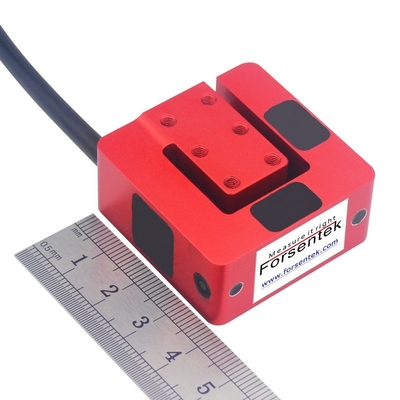

Sensor de fuerza triaxial 1kN 500N Transductor de fuerza multieje 50N 100N 200N
La célula de carga de fuerza triaxial en miniatura F3N está diseñada para medir tanto la tensión como la carga de compresión en el eje Fx/Fy/Fz.Tres puentes independientes de piedra de trigo están unidos en vigas correspondientes para entregar mV de salida proporcional a la fuerza aplicadaEl sensor de fuerza de 3 ejes de pequeño tamaño F3N ofrece cinco capacidades de 50N / 100N / 200N / 500N / 1kN para los 3 ejes.Célula de carga triaxial en miniatura F3N utiliza puente de alta resistencia de 1000 ohmsLas aplicaciones típicas del sensor multieje F3N son, por ejemplo, la medición de la fuerza de fricción,simulación de fuerza en equipos médicos de rehabilitación, retroalimentación de fuerza en robótica, monitoreo de fuerza en dispositivos de entrega, anti-colisión mecánica, y así sucesivamente.
Código de orden de la celda de carga de 3 ejes F3N
|
Ordenar código |
Capacidad | El material |
| Fx=Fy=Fz El valor de las emisiones de gases de efecto invernadero | ||
| F3N-50N | 50N |
De aleación de aluminio |
| F3N-100N-A | 100N | |
| F3N-200N-A | 200N | |
| F3N-100N-S | 100N |
Acero inoxidable |
| F3N-200N-S | 200N | |
| F3N-500N | 500N | |
| F3N-1kN | No más de 1000 N |
Especificaciones
| Capacidad nominal |
50N / 5kgf / 11 libras 100N / 10kgf / 22lbf 200N / 20kgf / 45 libras 500N / 50kgf / 112 libras 1000N / 100kgf / 225 libras |
| Sensibilidad | 1Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,3% de la capacidad |
| La histeresis | ± 0,3%de la capacidad |
| No repetibilidad | ± 0,1%de la capacidad |
| Es una locura. | ± 0,2%de la capacidad |
| Sobrecarga segura | 150 por cientode la capacidad |
| Sobrecarga máxima | 200 por cientode la capacidad |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -10... +60oC. Las |
| Cambio de temperatura a cero | ± 0,03% de R.O./oC. Las |
| Cambio de temperatura en el tramo | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | Con una frecuencia de transmisión de 1000 ± 100 ohmios |
| Resistencia de salida | Con una frecuencia de transmisión de 1000 ± 100 ohmios |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento |
de aleación de aluminio Acero inoxidable |
| El cable |
Ø5*3000 mm cable blindado de 12 hilos |
| Código de cableado |
Conexión de 4 cables para cada eje |
Celular de carga triaxial 1kN 500N Sensor de fuerza de varios ejes 50N 100N 200N
La celda de carga triaxial F3N mide las fuerzas simultáneamente en 3 ejes mutuamente perpendiculares: X, Y y Z tensión y compresión.Cada eje proporciona una salida de puente completa proporcional a la fuerza aplicada y no requiere manipulación matemáticaLa fuerza que actúa causa la deformación del elastómero, el tensiónímetro unido se deforma en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigo, bajo suministro de energía constante,la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal del sensor de fuerza triaxial F3N es de alrededor de 1,0 mV/V.
La fuente de alimentación de la célula de carga F3N de 3 ejes está normalmente dentro del rango de 3-15 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza multieje F3N es normalmente dentro de -15mV... +15mV para la medición de fuerza bidireccional en cada eje.
Ejemplo:Celda de carga de varios ejesF3N-200N con sensibilidad 1.0mV/V alimentado por 10V DC, el rango de salida es -10mV...+10mV.
Un acondicionador de señal multicanal se puede usar con el transductor 3D F3N para entregar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo: sensor de fuerza de 3 ejes F3N-10N que trabaja con un amplificador LC3A ((-10-10V) -24V, la relación Fuerza-Voltaje en cada eje será de 0-10N de carga en dirección Fx+/Fy+/Fz+ VS salida de 0-10V,La carga de 0-10N en dirección Fx/Fy/Fz VS 0-(-10V de salida, que es lineal independientemente del error de medición.
