Uso: | Medición de la fuerza de compresión | Estructura: | Tipo de botón |
---|---|---|---|
Rango de fuerza: | 33klb 22klb 11klb 4.5klb 2.2klbf 1.1klbs 450lb | Salida: | Célula de carga análoga |
Medida de la fuerza de compresión de la célula de carga del botón 1000lb 2000lb 4500 LBF 11klb 22klb

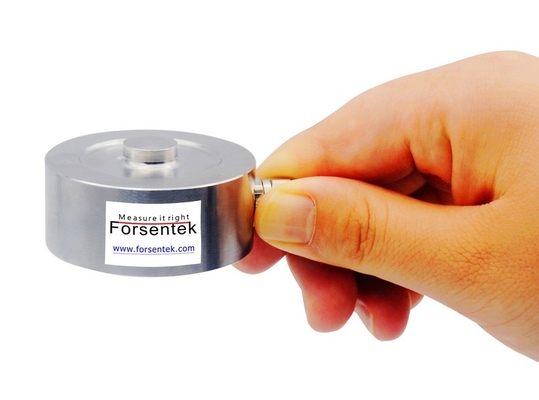

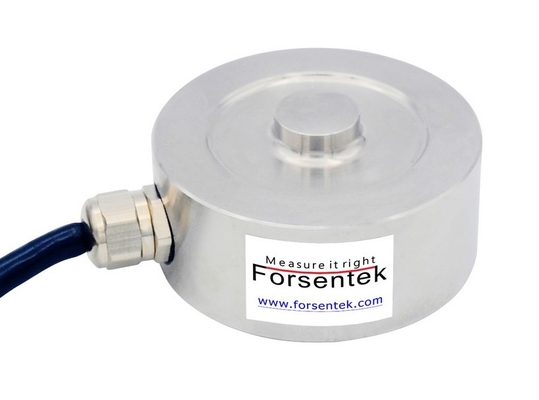

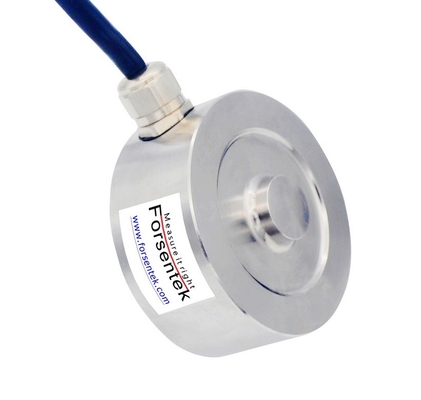

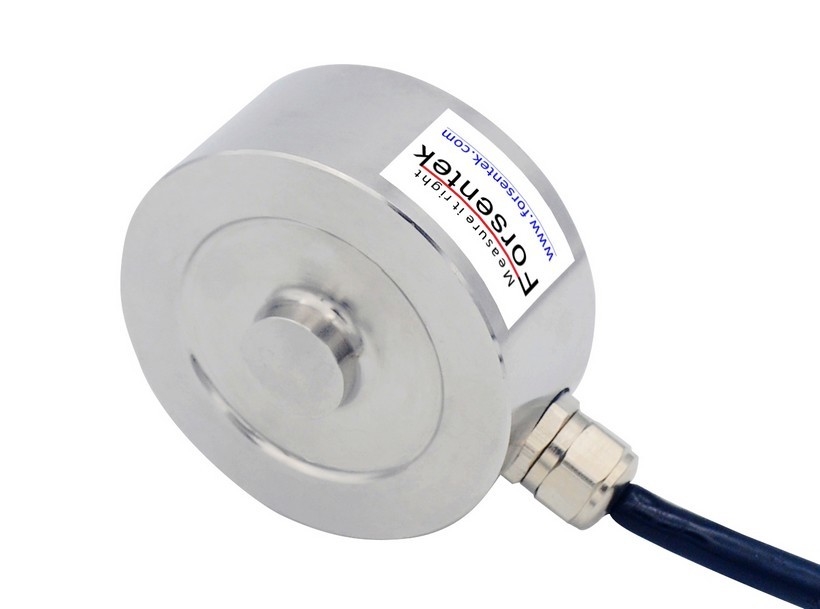

La célula de carga del botón de la carga FC50 se hace del acero inoxidable basado en la tecnología del indicador de tensión de la hoja prevista para la medida de la fuerza de compresión. La célula de carga del botón FC50 ofrece las capacidades clasificadas 220lb/450lb/1.1klbS/2.2klbf/4.5kLB/11.2klb/22klb/33klbf ocho con la ausencia de linealidad del máximo 0,3% de la salida nominal de elegir de. La célula de carga de la fuerza de la prensa FC50 se puede utilizar para la medida estática y dinámica de la fuerza. Usted puede encontrar la célula de carga de la crepe FC50 aplicable para la medida de la fuerza en máquinas del inyección-moldeado, máquinas de la prensa y el equipo de la prueba de materiales y así sucesivamente.
Dimensiones
Especificaciones
Capacidad | 100kgf/1kN/220lb 200kgf/2kN/450lbf 500kgf/5kN/1.1klbs 1000kgf/10kN/2.2klb 2 toneladas/20kN/4.5klbf 5 toneladas/50kN/11.2klbs 10 toneladas/100kN/22klbf 15ton/100kN/33klb |
Salida nominal | 1.5mV/V |
Excitación | 3-15V |
Equilibrio cero | ±0.05mV/V |
Ausencia de linealidad | El ±0.3% R.O. |
Histéresis | El ±0.3% R.O. |
Nonrepeatability | El ±0.1% R.O. |
Arrastramiento (5min) | El ±0.1% R.O. |
Sobrecarga segura | El 150% F.S. |
Última sobrecarga | El 200% F.S. |
Temperatura compensada | -10… +40oC |
Temperatura de funcionamiento | -20… +60oC |
Cambio cero de la temperatura | El ±0.02% R.O./oC |
Palmo del cambio de la temperatura | El ±0.02% R.O./oC |
Resistencia entrada | ohmios 750±50 |
Resistencia de salida | ohmios 750±50 |
Resistencia de aislamiento | >ohmios de los 5000M |
Protección del ingreso | IP66 |
Material del elemento | Acero inoxidable |
Cable | La base de Ø4*3000mm 4 protegió el cable |
Conexión de código | Rojo--Excitation+ Negro--Excitación |
Medida de la fuerza de compresión de la célula de carga del botón 1000lb 2000lb 4500 LBF 11klb 22klb
Breve instrucción de la salida nominal (sensibilidad):
Definición: La señal producida por la célula de carga (o el transductor de la fuerza) cuando se aplica la carga clasificada, expresó en términos de mV/V. La salida nominal indica la gama de la señal de salida de un sensor.
Salida del sensor = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal es la célula de carga de la crepe FC50 está normalmente alrededor de 1.5mV/V.
La fuente de alimentación de la célula de carga del perfil bajo FC50 está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La gama de la salida de la célula de carga universal FC50 está tan normalmente dentro de 0mV… +22.5mV.
Ejemplo uno: La célula de carga de la crepe FC50-10kN con el poder 1.5mV/V por 5V DC, la gama de la salida es 0mV… +7.5mV proporcional a la carga aplicada.
Ejemplo dos: La célula de carga del botón FC50-20kN con el poder 1.5mV/V por 10V DC, la gama de la salida es 0mV… +15mV proporcional a la carga aplicada.
Célula de carga + amplificador de la señal:
La salida del milivoltio del transductor del loadcell no se puede reconocer a veces por las unidades del tratamiento de señales directamente, así que el acondicionador de señal se introduce para convertir la señal del milivoltio en 0-5V/0-10V/4-20mA para el tratamiento de señales fácil.
Ejemplo: La célula de carga de la fuerza de compresión FC50-100kN que trabaja con el amplificador 0-10V, la relación de la carga-salida será la carga 0-100kN CONTRA 0-10V la salida, salida 0V corresponde a 0N, salida 1V corresponde 10kN a la carga, salida 5V corresponde a la fuerza 50kN, y así sucesivamente.
