Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medida de la fuerza de la prensa | Rango de acción: | 10kg 20kg 50kg |
|---|---|---|---|
| Tipo: | Botón plano | Producción: | Sensor análogo |
| El material: | Acero inoxidable |

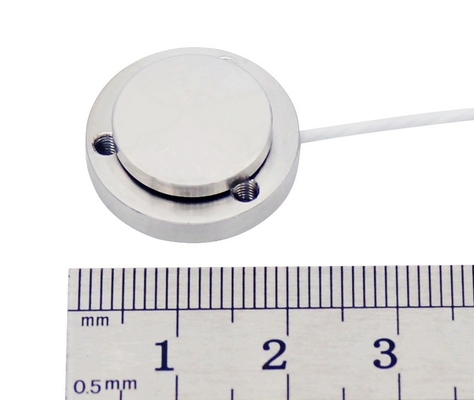

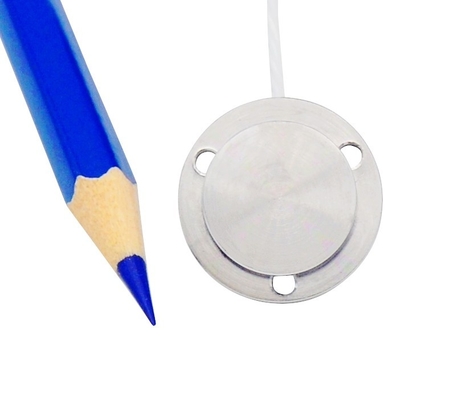

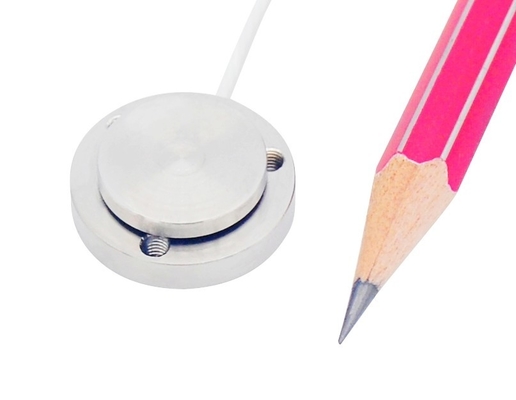

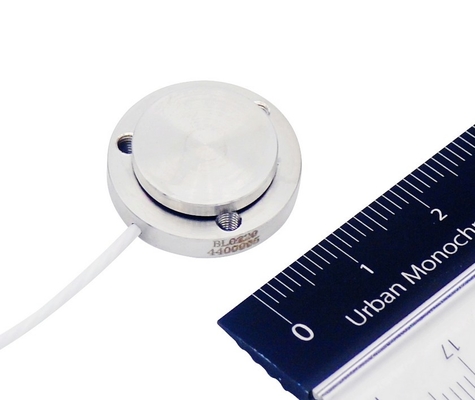

Tipo de botón Célula de carga de fuerza de compresión plana 500N 300N 200N 100N
Célula de carga plana en miniaturaEl FCFP está hecho de acero inoxidable basado en la tecnología de tensión gauge que ofrece 100N / 200N / 500N cinco capacidades nominal destinadas a la medición de la fuerza de compresión.El diseño compacto con base de montaje facilita la instalación del transductorLa resistencia de 1000 ohms minimiza la emisión de calor y mejora la estabilidad a largo plazo.YUsted puede encontrarSensor de fuerza planaEl FCFP es adecuado para aplicaciones tales como análisis de la distribución de la carga, medición de la presión del molde, protección contra la sobrecarga de la fuerza, medición de la fuerza de sujeción, monitoreo de la fuerza del ensamblaje, etc.
Una célula de carga es un transductor que convierte la fuerza que actúa sobre ella en una señal electrónica que es proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de las células de carga, la fuerza de salida de la señal de salida de la célula de carga puede medirse mediante la medición de la señal de salida de la célula de carga.Celular de carga planaEl FCFP está diseñado para medir la fuerza en la dirección de compresión, emite una señal de milivoltios dentro de 0 ~ 22,5 mV y la amplificación de la señal puede ser necesaria para la mayoría de las aplicaciones,se puede utilizar un acondicionador de señal de célula de carga para convertir la señal mV en -5-5VLa salida amplificada puede ser fácilmente procesada por PLC y software de adquisición de datos.La fuerza también se puede mostrar a través del indicador de fuerza,el medidor de fuerza FPT está integrado con un ADC Sigma-Delta de 24 bits de alta precisión/bajo ruido,la velocidad de muestreo de hasta 960 Hz lo hace adecuado tanto para mediciones estáticas como dinámicas;FPT también admite el protocolo Modbus RTU con puerto de comunicación RS485 o RS232La señal amplificada de 0-5V, 0-10V, 0-20mV o 4-20mA también es posible desde FPT.
Las dimensiones
| Código de orden | Rango de medición | Dirección de la fuerza |
| El peso de las fibras de fibra fibrosa | 0-22 libras / 0-100N | Compresión |
| FPCF-20 kg | 0-45 libras / 0-200N | |
| El peso total de las fibras de fibra | 0-112lbf / 0-500N |
Especificaciones
| Capacidad |
Se aplican las siguientes medidas: 10kgf / 20kgf / 50kgf 22 libras / 45 libras / 112 libras |
| Producción nominal | 1Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 1% de la capacidad máxima |
| La histeresis | ± 1%de capacidad total |
| No repetibilidad | ± 0,5%de capacidad total |
| Es una locura. | ± 0,3%de capacidad total |
| Sobrecarga segura | 150 por cientode capacidad total |
| Sobrecarga máxima | 200 por cientode capacidad total |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,05% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,05% de R.O./oC. Las |
| Resistencia de entrada | 1000± 100Oms |
| Resistencia de salida | 1000± 100Oms |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm de cable de cuatro núcleos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Tipo de botón Celular de carga de fuerza de compresión plana 500N 200N 100N Transductor de fuerza
señal de salida de la celda de carga y del amplificador:
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga plana FCFP de tipo botón es normalmente de alrededor de 1,0 mV/V.
La fuente de alimentación del sensor de fuerza plana en miniatura FCFP es normalmente de entre 3 y 12 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza de tipo de compresión FCFP es normalmente dentro de 0... +12mV.
Ejemplo: Célula de carga plana micro FCFP-500N con sensibilidad de 1,0 mV/V alimentada por 5 V de corriente continua, el rango de salida es 0 mV...+5 mV.
La salida mV/V del puente de piedra de trigo a veces apenas puede procesarse directamente, un acondicionador de señal se puede utilizar con la célula de carga para entregar -5 ~ 5V, 0-10V o 4-20mA salida.
Ejemplo: Sensor de fuerza plana de tipo botón FCFP-100N que trabaja con el amplificador FSC ((0-10V) -24V, la relación carga-tensión será de 0-100N fuerza de compresión VS salida 0-10V,que es lineal independientemente del error de medición, la salida de 1V corresponde a una carga de compresión de 10N, la salida de 2V corresponde a una fuerza de presión de 20N, etc.
Tipo de botón Celular de carga de fuerza de compresión plana 500N 200N 100N
