Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medida de la fuerza de compresión | Rango de acción: | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2 |
|---|---|---|---|
| Tipo: | Botón plano | Producción: | Sensor análogo |
| El material: | Acero inoxidable |

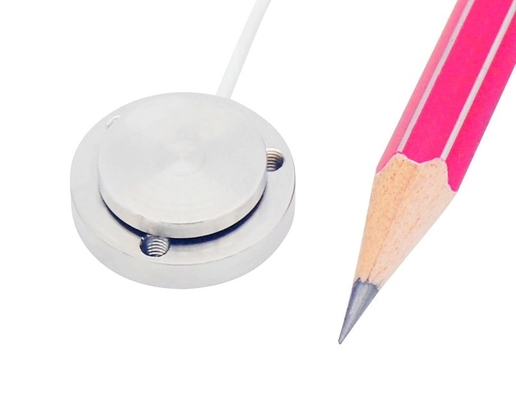

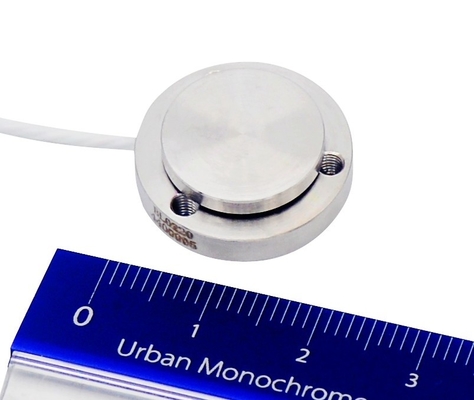

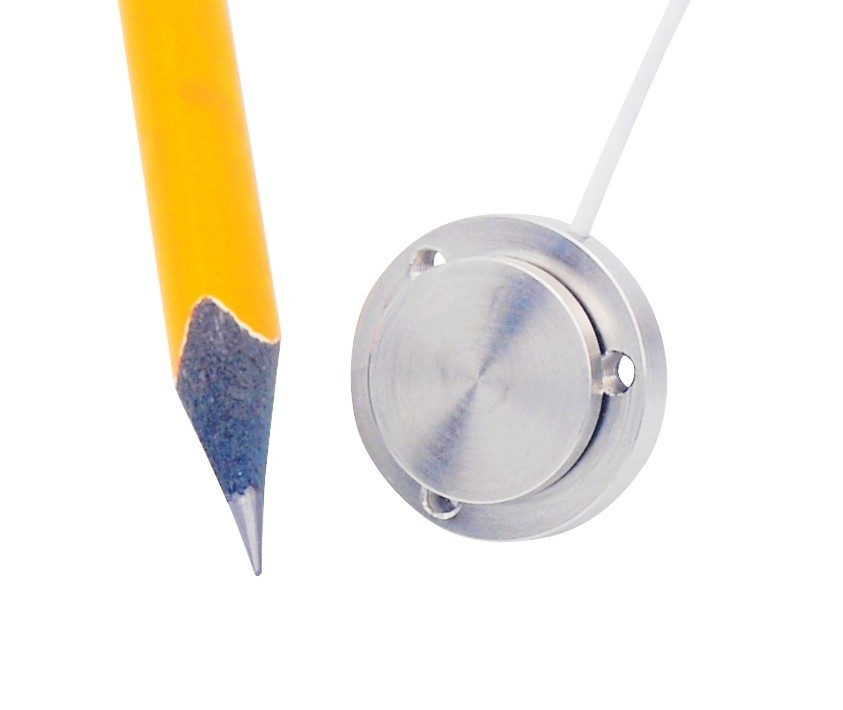

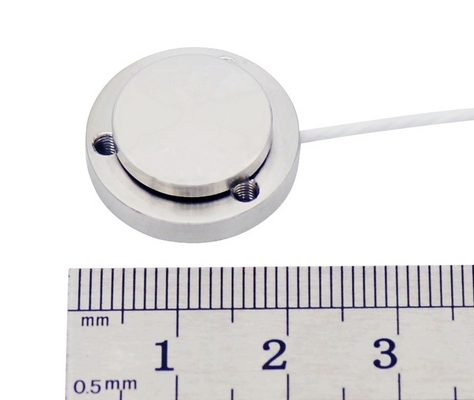

Sensor de compresión en miniatura 50kg 20kg Celular de carga de botón plano 10kg
Célula de carga plana en miniaturaEl FCFP está hecho de acero inoxidable basado en la tecnología de estenómetro que ofrece 10kgf / 20kgf / 50kgf tres capacidades nominal destinadas a la medición de la fuerza de compresión.El diseño compacto con base de montaje facilita la instalación del transductorLa resistencia de 1000 ohms minimiza la emisión de calor y mejora la estabilidad a largo plazo.YUsted puede encontrarCelular de carga plana microEl FCFP es adecuado para aplicaciones tales como análisis de la distribución de la carga, medición de la presión del molde, protección contra la sobrecarga de la fuerza, medición de la fuerza de sujeción, monitoreo de la fuerza del ensamblaje, etc.
Una célula de carga es un transductor que convierte la fuerza que actúa sobre ella en una señal electrónica que es proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de las células de carga, la fuerza de salida de la señal de salida de la célula de carga puede medirse mediante la medición de la señal de salida de la célula de carga.Celular de carga planaEl FCFP está diseñado para medir la fuerza en la dirección de compresión, emite una señal de milivoltios dentro de 0 ~ 22,5 mV y la amplificación de la señal puede ser necesaria para la mayoría de las aplicaciones,se puede utilizar un acondicionador de señal de célula de carga para convertir la señal mV en -5-5VLa salida amplificada puede ser fácilmente procesada por PLC y software de adquisición de datos.La fuerza también se puede mostrar a través del indicador de fuerza,el medidor de fuerza FPT está integrado con un ADC Sigma-Delta de 24 bits de alta precisión/bajo ruido,la velocidad de muestreo de hasta 960 Hz lo hace adecuado tanto para mediciones estáticas como dinámicas;FPT también admite el protocolo Modbus RTU con puerto de comunicación RS485 o RS232La señal amplificada de 0-5V, 0-10V, 0-20mV o 4-20mA también es posible desde FPT.
Las dimensiones
| Código de orden | Rango de medición | Dirección de la fuerza |
| El peso de las fibras de fibra fibrosa | 0-22 libras / 0-100N | Compresión |
| FPCF-20 kg | 0-45 libras / 0-200N | |
| El peso total de las fibras de fibra | 0-112lbf / 0-500N |
Especificaciones
| Capacidad |
Se aplican las siguientes medidas: 10kgf / 20kgf / 50kgf 22 libras / 45 libras / 112 libras |
| Producción nominal | 1Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 1% de la capacidad máxima |
| La histeresis | ± 1%de capacidad total |
| No repetibilidad | ± 0,5%de capacidad total |
| Es una locura. | ± 0,3%de capacidad total |
| Sobrecarga segura | 150 por cientode capacidad total |
| Sobrecarga máxima | 200 por cientode capacidad total |
| Temperatura compensada | 0... + 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,05% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,05% de R.O./oC. Las |
| Resistencia de entrada | 1000± 100Oms |
| Resistencia de salida | 1000± 100Oms |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm de cable de cuatro núcleos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Sensor de compresión en miniatura 50kg 20kg Celular de carga de botón plano 10kg
señal de salida de la celda de carga y del amplificador:
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga de botón FCFP es normalmente de alrededor de 1,0 mV/V.
La fuente de alimentación de la célula de carga en miniatura FCFP es normalmente de entre 3 y 12 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza de tipo de compresión FCFP es normalmente dentro de 0... +12mV.
Ejemplo uno: Micro Flat Load Cell FCFP-50kg con sensibilidad de 1,0 mV/V alimentada por 5 V de CC, el rango de salida es 0 mV...+5 mV.
Ejemplo dos: Célula de carga de compresión en miniatura FCFP-20kg con salida nominal de 1,0 mV/V alimentada por 10 V de corriente continua, el rango de salida es 0 mV...+10 mV.
La salida mV/V del puente de piedra de trigo a veces apenas puede procesarse directamente, un acondicionador de señal se puede utilizar con la célula de carga para entregar -5 ~ 5V, 0-10V o 4-20mA salida.
Ejemplo uno: Celular de carga de compresión de tipo botón FCFP-10kg que trabaja con el amplificador FSC ((0-10V) -24V, la relación carga-voltado será de 0-10kg de fuerza de compresión VS 0-10V de salida,que es lineal independientemente del error de medición, 1V de salida corresponde a 1kgf carga de compresión, 2V de salida corresponde a 2kgf carga de compresión, y así sucesivamente.
Ejemplo dos: Célula de carga de fuerza de sujeción en miniatura FCFP-20kg que trabaja con el amplificador FSC ((4-20mA) -24V, la relación fuerza-corriente será de 0-20kgf fuerza de compresión VS salida 4-20mA,que es lineal independientemente del error de medición, la salida de 4mA corresponde a una carga de 0,5,6mA corresponde a una fuerza de sujeción de 2kgf, la salida de 12mA corresponde a una sujeción de 10kgf, etc.
