Datos del producto:
Pago y Envío Términos:
|
| Uso: | Fijación de la medida de la fuerza con abrazadera | Estructura: | Crepe hueco |
|---|---|---|---|
| Salida: | Transductor análogo | Capacidad: | 5/10/20/30/50KN |
| Material: | Acero inoxidable | Connnection: | M30 roscó el agujero |
| Dirección de la carga: | Tracción/compresivo |

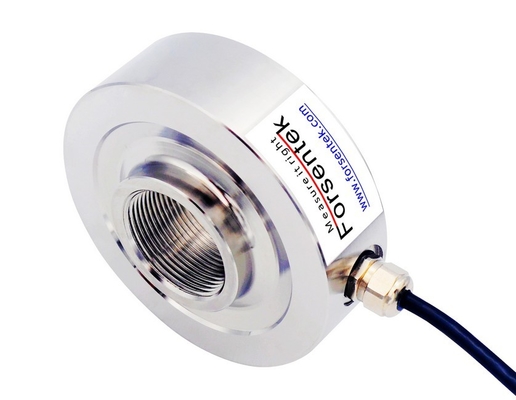

Célula de carga de donut 500 kg 1000 kg Sensor de compresión de tensión de orificio pasante 2t 3t 5t
HuecoCélula de carga de orificio pasanteFDBH está hecho de acero inoxidable basado en tecnología de galgas extensométricas para ofrecer una no linealidad máxima del 0,5 % de la capacidad nominal prevista para la medición de la fuerza de tracción y compresión.Donut Load Cell FDBH ofrece 0-500 kgf / 0-1000 kgf / 0-2000 kgf / 0-3000 kgf / 0-5000 kgf cinco rangos de medición nominales para elegir.La celda de carga de tipo hueco FDBH presenta un orificio roscado M30 ubicado en el centro del transductor, que ofrece los siguientes dos métodos de montaje:
El sensor de fuerza tipo arandela FDBH es muy adecuado para medir la fuerza de sujeción/sujeción, para cumplir con los requisitos de diferentes aplicaciones, el modelo FDBH también se puede modificar o personalizar.
Dimensiones
| código de pedido | Rango de medicion | dirección de la fuerza |
| FDBH-5kN | 0-500kgf / 0-1100lbf |
Tensión y Compresión |
| FDBH-10kN | 0-1000kgf / 0-2200lbf | |
| FDBH-20kN | 0-2000kgf / 0-4500lbf | |
| FDBH-30kN | 0-3000 kgf / 0-6700 libras | |
| FDBH-50kN | 0-5000kgf / 0-11200lbf |
Especificaciones
| Capacidad |
5kN / 10kN / 20kN / 30kN / 50kN 1,1 klb / 2,2 klb / 4,5 klb / 6,7 klb / 11,2 klbf 500 kg / 1 tonelada / 2 toneladas / 3 toneladas / 5 toneladas |
| Salida nominal | 1,5 mV/V |
| Excitación | 3-15V |
| Saldo cero | ±0,05 mV/V |
| no linealidad | ±0,5% RO |
| Histéresis | ±0,5% RO |
| no repetibilidad | ±0,2% RO |
| fluencia (10 min) | ±0,1 % RO |
| Sobrecarga segura | 150% FS |
| Sobrecarga máxima | 200% FS |
| Temperatura compensada | -10...+40oC |
| Temperatura de funcionamiento | -20...+60oC |
| Cambio de temperatura cero | ±0.02% RO/oC |
| Rango de cambio de temperatura | ±0.02% RO/oC |
| Resistencia de entrada | 750±50 ohmios |
| Resistencia de salida | 700±10 ohmios |
| Resistencia de aislamiento | >5000M ohmios |
| Protección de ingreso | IP65 |
| Material del elemento | Acero inoxidable |
| Cable | Ø5*3000mm 4-core blindado |
| Código de cableado |
Rojo--Excitación+ Negro--Excitación- Verde--Señal+ Blanco--Señal- |

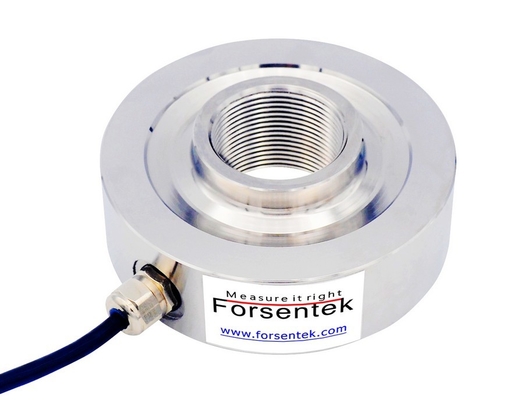

Célula de carga de donut 500 kg 1000 kg Sensor de compresión de tensión de orificio pasante 2t 3 ton 5t
Señal de salida de la celda de carga FDBH:
Salida de celda de carga: = (Fuente de alimentación * Salida nominal) * Carga / Capacidad
La salida nominal de la celda de carga hueca FDBH es normalmente de alrededor de 1,5 mV/V.
La fuente de alimentación del sensor de fuerza tipo arandela FDBH normalmente está entre 3 y 15 V.
La carga/capacidad está dentro de 0-1.
La dirección de carga de la celda de carga panqueque FDBH es tensión y compresión.
Por lo tanto, el rango de salida del transductor de fuerza FDBH normalmente está entre -22,5 mV…+22,5 mV.
Ejemplo uno: celda de carga de orificio pasante FDBH-50kN con sensibilidad de 1,5 mV/V alimentada por 10 V CC, el rango de salida es -15 mV...+15 mV.
Ejemplo dos: celda de carga de tipo hueco FDBH-10kN con salida nominal de 1,5 mV/V alimentada por 5 V CC, el rango de salida es -7,5 mV...+7,5 mV.
La salida de mV/V del puente de Wheatstone a veces difícilmente se puede procesar directamente, se puede usar un acondicionador de señal con la celda de carga para entregar una salida de 0~5V, 0-10V o 4-20mA.
Ejemplo: Célula de carga tipo arandela FDBH-10kN trabajando con amplificador FSC(-10-10V)-24V, la relación Carga-Voltaje será 0-10kN de fuerza de compresión VS 0-10V de salida, 0-10kN de carga de tracción VS 0-(0 -10V), que es lineal independientemente del error de medición.
Thru-hole Loadcell FDBH también puede funcionar con el indicador digital FPT para ofrecer las siguientes funciones:
-Mostrar valor de fuerza en tiempo real
-Peak holding para agarrar la fuerza máxima durante la prueba
-Interfaz RS485 o RS232
-0-5V/0-10V/4-20mA salida analógica
-Interruptor de salida

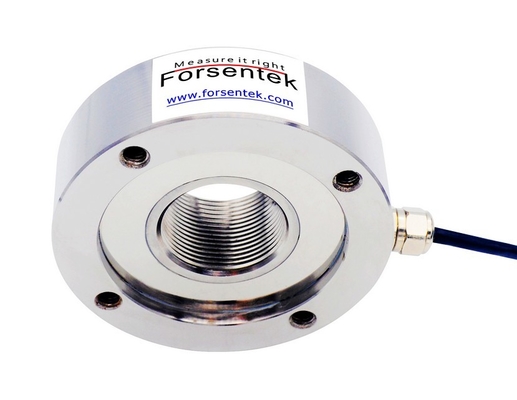

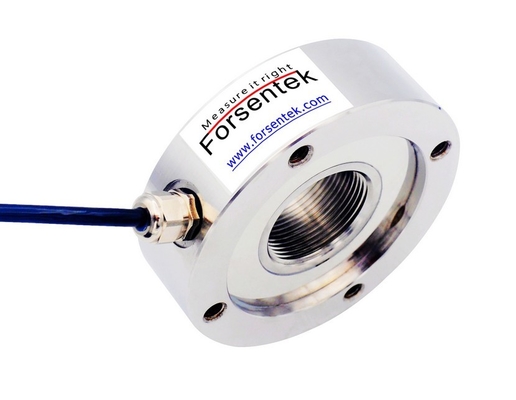

Célula de carga de donut 500 kg 1000 kg Sensor de compresión de tensión de orificio pasante 2t 3t 5t
