Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medida del peso | Escribe: | Célula de carga monopunto |
|---|---|---|---|
| Producción: | Sensor análogo | Capacidad: | 60/100/200/300/500/600/800/1000kg |
| Nivel de la exactitud: | C3 |

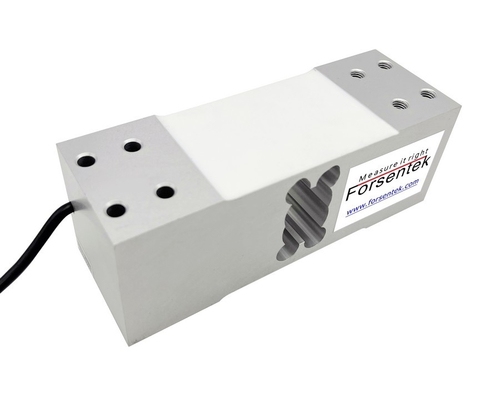

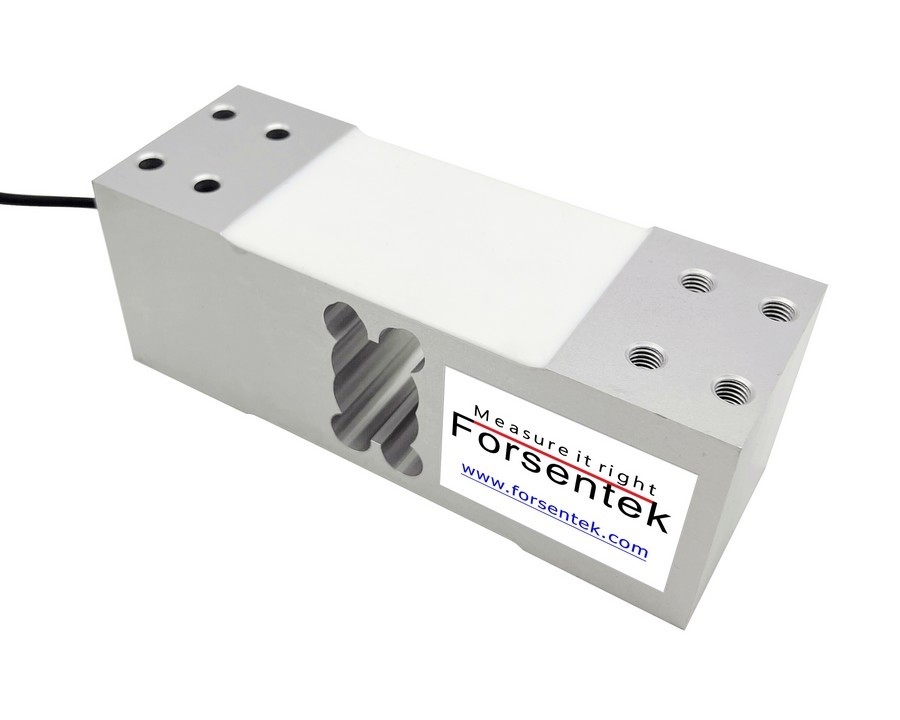

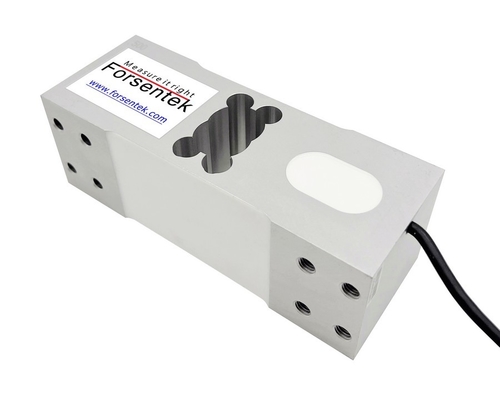

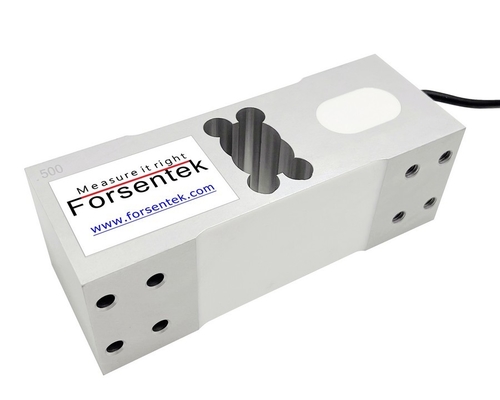

Célula de carga descentrada 1000 kg Célula de carga de un solo punto 600 kg Transductor de peso 500 kg
La celda de carga descentrada de alta precisión FH7A está basada en un medidor de tensión y ofrece una salida nominal de 2,0 mV/V desde el puente de Wheatstone completo con un error de no linealidad del 0,015 % de la escala completa.El sensor de peso FH7A tiene compensación de carga descentrada para plataformas de hasta 800 x 800 mm, lo que hace que el transductor de peso FH7A sea ideal para básculas de plataforma grande de celda única.El proceso de compensación de temperatura garantiza un rendimiento estable en una amplia gama de temperaturas de trabajo.Sellado ambientalmente con compuesto para macetas para garantizar la durabilidad.Celda de carga de un solo puntoFH7A ofrece 1000 kg / 800 kg / 600 kg / 500 kg / 300 kg / 200 kg / 100 kg / 60 kg (132 lb / 220 lbf / 440 lb / 660 lbf / 1.1 klb / 1320 lbf / 1760 lb / 2.2 klbf) ocho capacidades nominales para elegir, puede encontrar el sensor de pesaje FH7A intercambiable con Sentronik 7342, anyload 108CA, VPG Tedea-Huntleigh 1263, Coti Global CG-50-2, Transcell FAV, Zemic L6G, Optima OP-305, ptglobal PTASP6-G.Las aplicaciones típicas del sensor de peso FH7A son, por ejemplo, básculas de plataforma, estaciones de pesaje automatizadas, máquinas de envasado de alimentos, sistema inteligente de pesaje de almacén, etc.
Dimensiones
Código de pedido: FH7A-60kg, FH7A-100kg, FH7A-200kg, FH7A-300kg, FH7A-500kg, FH7A-600kg, FH7A-800kg, FH7A-1000kg
Especificaciones
| Capacidad nominal |
60 kg / 132 libras 100 kg / 220 libras 200 kg / 440 libras 300 kg / 660 libras 500 kg / 1,1 klb 600 kg / 1320 libras 800 kg / 1760 libras 1000 kg / 2,2 klbf |
| Salida nominal | 2,0 mV/V |
| Excitación | 3-15V |
| Saldo cero | ±0,1 mV/V |
| no linealidad | ±0.015% RO |
| Histéresis | ±0.015% RO |
| no repetibilidad | ±0,01 % RO |
| fluencia (30 min) | ±0,02% RO |
| Sobrecarga segura | 150% FS |
| Sobrecarga máxima | 200% FS |
| Temperatura compensada | 0...+40oC |
| Temperatura de funcionamiento | -20...+60oC |
| Cambio de temperatura cero | ±0.02% RO/10oC |
| Rango de cambio de temperatura | ±0.02% RO/10oC |
| Resistencia de entrada | 405±100 ohmios |
| Resistencia de salida | 350±5 ohmios |
| Resistencia de aislamiento | >5000M ohmios |
| Protección de ingreso | IP65 |
| Material del elemento | Aleación de aluminio |
| Cable | Ø5*2000mm 4-core blindado |
| Código de cableado | Rojo--Excitación+ Negro--Excitación- Verde--Señal+ Blanco--Señal- |
Célula de carga descentrada de 1000 kgCelda de carga de un solo punto600 kg Transductor de peso 500 kg
Acelda de carga de un solo puntoes un transductor que convierte la fuerza mecánica en una señal eléctrica que es proporcional al peso (o fuerza) que se aplica. La carga o fuerza medida causa la deformación del elemento de medición (cuerpo elástico), el medidor de tensión unido se deforma en consecuencia, lo que provocará la resistencia. Cambio del puente de Wheatstone, bajo fuente de alimentación constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida de la celda de carga que normalmente está dentro de 0-30 mV. La sobrecarga es la causa más común de falla de la celda de carga, una celda de carga es como un resorte en ciertos aspectos, que se dañará si se estira demasiado.Se puede usar un tope mecánico (consulte la imagen a continuación) para proteger el sensor de una deformación excesiva.La distancia del espacio se puede determinar cargando el sensor con capacidad nominal, luego ajuste el tope mecánico para llegar a la parte inferior del transductor. En la mayoría de los casos, la celda de carga se usará para medir la carga al 30-60% de la escala completa, por lo tanto, la distancia de separación también se puede ajustar utilizando una carga de referencia un poco más alta que la carga objetivo que se va a medir en lugar de la capacidad nominal.
Célula de carga descentrada 1000 kg Célula de carga de un solo punto 600 kg Transductor de peso 500 kg
