Datos del producto:
Pago y Envío Términos:
|
| Tipo: | Fijación del sensor de la fuerza con abrazadera | Capacidad: | 2 libras 4 libras 11 libras 22 libras 45 libras |
|---|---|---|---|
| Uso: | Medida de la fuerza del pellizco | Salida: | Transductor análogo |
| Montaje: | Reborde a ensanchar | Dirección de la carga: | Compresión solamente |

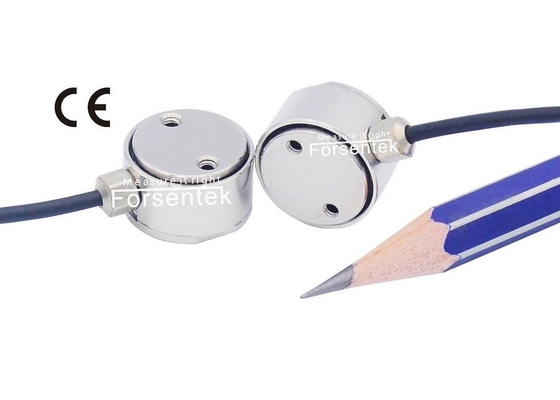

Fijación del transductor de la medida con abrazadera de la fuerza del pellizco del sensor 2lb 5lb 10lb 20lb 45lbs de la fuerza
El sensor de fijación con abrazadera superficial ensanchado FCFK de la fuerza se hace del acero inoxidable basado en tecnología del indicador de tensión para entregar 0,3% ausencias de linealidad máxima de la capacidad clasificada. El sensor miniatura ensanchado FCFK de la fuerza del pellizco ofrece gamas de medición 0-2.2lb/0-4.4lb/0-11lb/0-22lbf/0-44lb cinco para elegir de, ensancha para ensanchar montaje, diseño compacto, usted puede encontrar el transductor micro FCFK de la fuerza aplicable para los usos donde está limitado el espacio del montaje, por ejemplo el accesorio que afianza la medida de la fuerza con abrazadera, supervisión de la fuerza de la asamblea, prueba de la distribución de la fuerza, simulador de la fuerza, medida de la medida de la fuerza de compresión de la fuerza del pellizco, la célula de carga etc… miniatura de la fuerza de la abrazadera FCFK se puede también modificar o modificar para requisitos particulares según la petición del cliente.
Especificaciones
| Capacidad |
10N / 1kg/2.2lb 20N / 2kg/4.4lbs 50N / 5kg/11lb 100N / 10kg/22lbf 200N / 20kg/44lb |
| Salida nominal | 2,0 mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.1mV/V |
| Ausencia de linealidad | El ±0.3% R.O. |
| Histéresis | El ±0.3% R.O. |
| Nonrepeatability | El ±0.1% R.O. |
| Arrastramiento (5min) | El ±0.1% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.03% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.03% R.O./oC |
| Resistencia entrada | ohmios 385±50 |
| Resistencia de salida | ohmios 350±5 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP50 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø2*3000mm 4 protegió |
| Conexión de código |
Rojo--Excitation+ Negro--Excitación Verde--Signal+ Blanco--Señal |

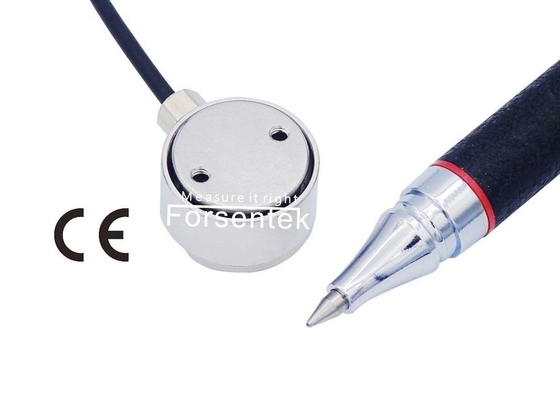

Fijación del transductor de la medida con abrazadera de la fuerza del pellizco del sensor 2lb 5lb 10lb 20lb 45lbs de la fuerza

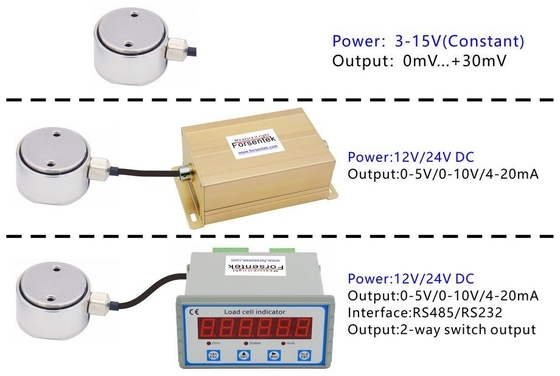

Señal de salida de la célula de carga FCFK:
Salida de la célula de carga: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal de la célula de carga de fijación con abrazadera micro FCFK está normalmente alrededor de 2.0mV/V.
La fuente de alimentación del sensor FCFK de la fuerza del pellizco está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La gama de la salida de tipo transductor FCFK de la compresión de la fuerza está tan normalmente dentro de 0… +30mV.
Ejemplo uno: El sensor miniatura FCFK-10N de la fuerza de la abrazadera con la sensibilidad 2.0V/V accionada por 5V DC, la gama de la salida es 0mV… +10mV.
Ejemplo dos: El transductor micro FCFK-20N de la fuerza del pellizco con la salida nominal 2.0mV/V accionada por 10V DC, la gama de la salida es 0mV… +20mV.
La salida de mV/V del puente de wheatstone se puede procesar a veces apenas directamente, un acondicionador de señal se puede utilizar con la célula de carga para entregar la salida 0~5V, 0-10V o 4-20mA.
Ejemplo uno: El sensor micro FCFK-50N de la fuerza de compresión que trabaja con el amplificador FSC (0-5V) - 24V, la relación del Carga-voltaje será fuerza de compresión 0-50N CONTRA 0-5V la salida, que es linear sin importar el error de medida, la salida 1V corresponde a la carga de compresión 10N, salida 2V corresponde a la carga de compresión 20N, y así sucesivamente.
Ejemplo dos: El transductor miniatura FCFK-50N de la fuerza de compresión que trabaja con el amplificador FSC (4-20mA) - 24V, la relación Fuerza-actual será fuerza de compresión 0-50N CONTRA 4-20mA la salida, que es linear sin importar el error de medida, la salida 4mA corresponde a “0" carga, salida 5.6mA corresponde a la carga de compresión 5N, salida 12mA corresponde a la carga de compresión 25N, y así sucesivamente.
La célula de carga de fijación con abrazadera miniatura de la fuerza FCFK puede también trabajar con el indicador digital FPT para entregar debajo de funciones:
- Valor de la fuerza de la exhibición en tiempo real
- Pico que se sostiene para asir la fuerza máxima durante la prueba
- Interfaz RS485 o RS232
salida analógica de -0-5V/0-10V/4-20mA
- Salida del interruptor
Dimensiones
| Código el ordenar | Gama de la medida | Dirección de la fuerza |
| FCFK-10N | 0-10N / 0-2.2lb | Compresión |
| FCFK-20N | 0-20N / 0-4.4lb | |
| FCFK-50N | 0-50N / 0-0-10lb | |
| FCFK-100N | 0-100N / 0-20lb | |
| FCFK-200N | 0-200N / 0-45lb |
