Datos del producto:
Pago y Envío Términos:
|
| Tipo: | Transductor miniatura de la fuerza | Capacidad: | 2lb 4lb 11lbs 22lbf 45lb 110lb 220lb 450lb |
|---|---|---|---|
| Estructura: | Célula de carga ensanchada | Uso: | Medición de fuerza |
| Salida: | Sensor análogo | MONTAJE: | Brida a brida |
| Dirección de la carga: | Compresión solamente |

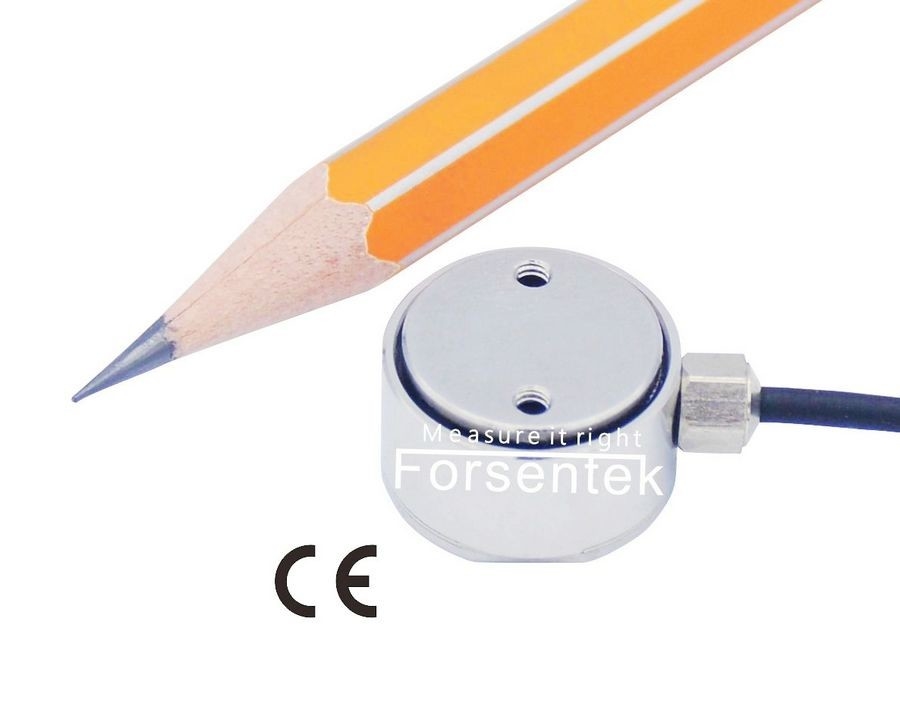

Medida micro miniatura 10lb de la fuerza del sensor 5lb de la compresión de la célula de carga 2lb
La célula de carga micro ensanchada FCFK se hace del acero inoxidable basado en tecnología del indicador de tensión para entregar 0,3% ausencias de linealidad máxima de la capacidad clasificada. El sensor miniatura ensanchado FCFK de la fuerza de compresión ofrece gamas de medición 0-2.2lb/0-4.4lb/0-11lb/0-22lbf/0-44lb/0-112lbs/0-225lbf/0-450lb ocho para elegir de, ensancha para ensanchar montaje, diseño compacto, usted puede encontrar el transductor micro FCFK de la fuerza aplicable para los usos donde está limitado el espacio del montaje, por ejemplo el accesorio que afianza la medida de la fuerza con abrazadera, supervisión de la fuerza de la asamblea, prueba de la distribución de la fuerza, simulador de la fuerza, medida de la medida de la fuerza de compresión de la fuerza del pellizco, la célula de carga plana etc… miniatura FCFK se puede también modificar o modificar para requisitos particulares según la petición del cliente.
Dimensiones (en milimeter)
| Código el ordenar | Gama de la medida | Dirección de la fuerza |
| FCFK-10N | 0-10N / 0-2.2lb | Compresión |
| FCFK-20N | 0-20N / 0-4.4lb | |
| FCFK-50N | 0-50N / 0-0-10lb | |
| FCFK-100N | 0-100N / 0-20lb | |
| FCFK-200N | 0-200N / 0-45lb | |
| FCFK-500N | 0-500N / 0-112lbf | |
| FCFK-1kN | 0-1000N / 0-225lbs | |
| FCFK-2kN | 0-2000N / 0-450lbf |
Especificaciones
| Capacidad |
1kg/2kg/5kg/10kg/20kg/50kg/100kg/200kg 2.2lb/4.4lb/11lb/22lb/45lb/112lb/225lbf/450lbs |
| Salida nominal | 2,0 mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.1mV/V |
| Ausencia de linealidad | El ±0.3% R.O. |
| Histéresis | El ±0.3% R.O. |
| Nonrepeatability | El ±0.1% R.O. |
| Arrastramiento (5min) | El ±0.1% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.03% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.03% R.O./oC |
| Resistencia entrada | ohmios 385±50 |
| Resistencia de salida | ohmios 350±5 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP50 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø2*3000mm 4 protegió |
| Conexión de código |
Rojo--Excitation+ Negro--Excitación Verde--Signal+ Blanco--Señal |
Transductor micro miniatura de la fuerza del sensor 2lb 4lbs 11lb 22lb 45lbf 112lbs 225lbf 450lb de la fuerza de compresión
Señal de salida de la célula de carga FCFK:
Salida de la célula de carga: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal de la célula de carga micro FCFK está normalmente alrededor de 2.0mV/V.
La fuente de alimentación del sensor FCFK de la fuerza del pellizco está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La gama de la salida de tipo transductor FCFK de la compresión de la fuerza está tan normalmente dentro de 0… +30mV.
Ejemplo uno: El sensor miniatura FCFK-100N de la compresión con la sensibilidad 2.0V/V accionada por 5V DC, la gama de la salida es 0mV… +10mV.
Ejemplo dos: El transductor micro FCFK-20N de la fuerza de compresión con la salida nominal 2.0mV/V accionada por 10V DC, la gama de la salida es 0mV… +20mV.
La salida de mV/V del puente de wheatstone se puede procesar a veces apenas directamente, un acondicionador de señal se puede utilizar con la célula de carga para entregar la salida 0~5V, 0-10V o 4-20mA.
Ejemplo uno: El sensor micro FCFK-10N de la fuerza que trabaja con el amplificador FSC (0-10V) - 24V, la relación del Carga-voltaje será fuerza de compresión 0-10N CONTRA 0-10V la salida, que es linear sin importar el error de medida, la salida 1V corresponde a la carga de compresión 1N, salida 2V corresponde a la carga de compresión 2N, y así sucesivamente.
Ejemplo dos: El transductor ensanchado miniatura FCFK-50N de la fuerza que trabaja con el amplificador FSC (4-20mA) - 24V, la relación Fuerza-actual será fuerza de compresión 0-50N CONTRA 4-20mA la salida, que es linear sin importar el error de medida, la salida 4mA corresponde a “0" carga, salida 5.6mA corresponde a la carga de compresión 5N, salida 12mA corresponde a la carga de compresión 25N, y así sucesivamente.
La célula de carga FCFK puede también trabajar con el indicador digital FPT para entregar debajo de funciones:
- Valor de la fuerza de la exhibición en tiempo real
- Pico que se sostiene para asir la fuerza máxima durante la prueba
- Interfaz RS485 o RS232
salida analógica de -0-5V/0-10V/4-20mA
- Salida del interruptor
Medida micro miniatura 10lb de la fuerza del sensor 5lb de la compresión de la célula de carga 2lb
