Datos del producto:
Pago y Envío Términos:
|
| El tipo: | Célula de carga montada reborde | Capacidad: | 2t 1t 500kg 200kg 100kg 50kg 20kg |
|---|---|---|---|
| Utilización: | Medida de la fuerza de compresión | El montaje: | Brida a brida |
| Producción: | Sensor análogo |

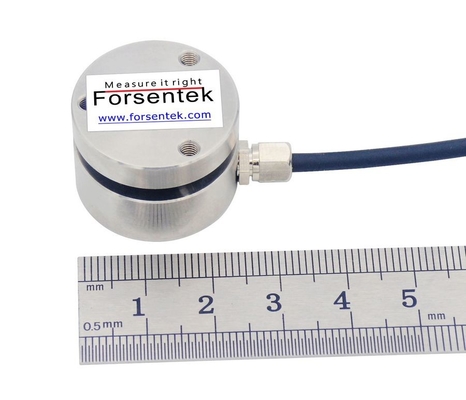

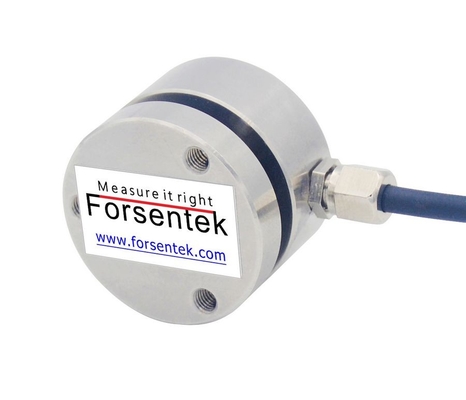

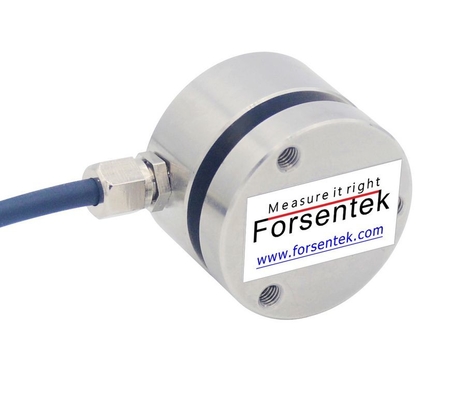

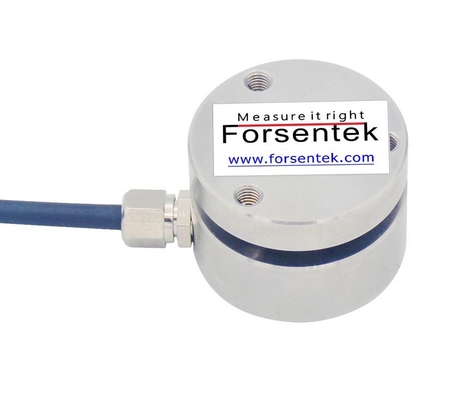

Tipo de celda de carga de la brida20 kg 50 kg 100 kg 200 kg 500 kg Sensor de compresión de 1 t y 2 t
Tipo de columnaCelular de carga de la bridaEl FFP está hecho de acero inoxidable utilizando la tecnología de medidor de deformación para entregar una salida mV / V desde el puente de piedra de trigo completo.Tipo de brida Sensor de fuerza FFP ofrece 0-20kg / 0-50kg / 0-100kg / 0-200kg / 0-500kg / 0-1t / 0-2t siete rangos de medición nominales para elegir, el transductor de fuerza FFP de tipo columna está diseñado para medir la fuerza de compresión con configuración de brida a brida.El sensor de fuerza montado en la brida es adecuado para aplicaciones tales como el proceso de control automatizado, medición del empuje del cilindro, control de la fuerza de ensamblaje, medición del ajuste de la prensa del rodamiento, prueba de la fuerza de sujeción de los accesorios, verificación de la fuerza de presión manual, etc.Además de las especificaciones estándar, Forsentek también es capaz y dispuesto a proporcionar un servicio de diseño personalizado de celdas de carga para satisfacer los requisitos de diferentes aplicaciones.
Dimensiones (unidad en mm)
| Código de orden | Rango de medición | Dirección de la fuerza |
| FFP-200N | Se trata de un sistema de control de la velocidad. | Compresión |
| FFP-500N | 0-500N / 0-50kgf | |
| FFP-1kN | Se aplicará el procedimiento siguiente: | |
| FFP-2kN | Se trata de un sistema de control de la velocidad. | |
| FFP-5kN | Se trata de un sistema de control de la velocidad. | |
| FFP-10kN | Se aplicará el método siguiente: | |
| FFP-20kN | Se aplicará el método siguiente: |
Especificaciones
| Capacidad |
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Producción nominal | 1.5 mV/V |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,5% de R.O. |
| La histeresis | ± 0,5% de R.O. |
| No repetibilidad | ± 0,2% de R.O. |
| Es una locura. | ± 0,1% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,02% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 80 Hz |
| Resistencia de salida | 350 ± 10 ohmios |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP65 |
| Material del elemento | Acero inoxidable |
| El cable | Ø3*2000mm con 4 núcleos protegidos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Un sensor de fuerza es un transductor que convierte la carga mecánica en una señal mV proporcional a la fuerza aplicada. La fuerza en acción causa la deformación del elemento de medición,el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la potencia constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
señal de salida de la celda de carga y del amplificador:
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
Producción nominal deCelular de carga montada en la bridaLa FFP es normalmente de alrededor de 1,5 mV/V.
La fuente de alimentación de la célula de carga FFP de tipo de brida está normalmente dentro del rango de 3-15 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza de tipo de compresión FFP es normalmente dentro de 0... +22.5mV.
Ejemplo uno: célula de carga de flanco FFP-500 kg con sensibilidad de 1,5 mV/V alimentada por 5 V de corriente continua, el rango de salida es 0 mV...+7,5 mV.
Ejemplo 2: Célula de carga de tipo brida FFP-200kg con salida nominal de 1,5 mV/V alimentada por 10 V de corriente continua, el rango de salida es 0 mV...+15 mV.
La salida mV/V del puente de piedra de trigo a veces apenas puede procesarse directamente, un acondicionador de señal se puede utilizar con la célula de carga para entregar -5 ~ 5V, 0-10V o 4-20mA de salida.
Ejemplo uno: Célula de carga de compresión de tipo brida FFP-100 kg que trabaja con el amplificador FSC ((0-10V) -24V, la relación carga-voltura será de 0-100kg fuerza de compresión VS salida de 0-10V,que es lineal independientemente del error de medición, 1V de salida corresponde a 10 kg de carga de compresión, 2V de salida corresponde a 20 kg de carga de compresión, y así sucesivamente.
Ejemplo dos: Celular de carga plana tipo brida FFP-50kg que trabaja con el amplificador FSC ((4-20mA) -24V, la relación fuerza-corriente será de 0-50kg fuerza de compresión VS salida 4-20mA,que es lineal independientemente del error de medición, la salida de 4mA corresponde a una carga de 0, 5,6mA corresponde a una carga de compresión de 5 kg, 12mA corresponde a una carga de compresión de 25 kg, y así sucesivamente.
Tipo de celda de carga de la brida20 kg 50 kg 100 kg 200 kg 500 kg Sensor de compresión de 1 t y 2 t
