Misión de la fuerza de compresión de la célula de carga de flancos en miniatura 200N 500N 1kN 2kN 5kN 10kN 20kN

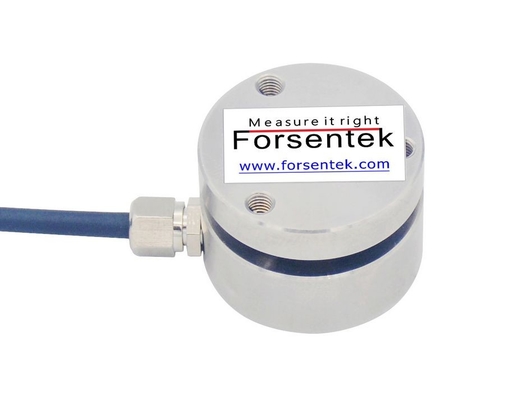

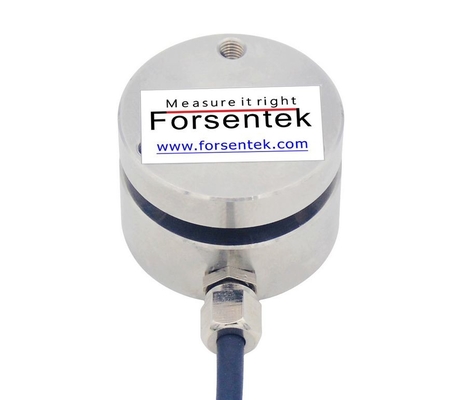

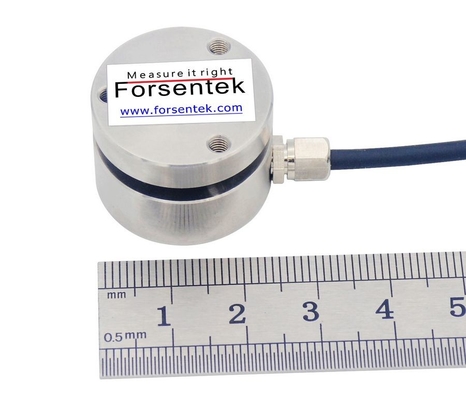

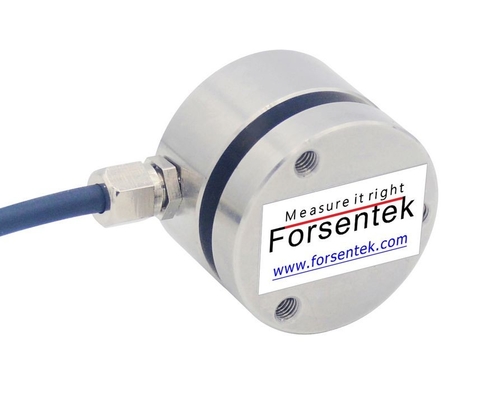

En miniaturaCelular de carga con flancosEl FFP está hecho de acero inoxidable utilizando la tecnología de medidor de deformación para entregar una salida mV / V desde el puente de piedra de trigo completo.Sensor de fuerza tipo brida FFP ofrece 0-200N / 0-500N / 0-1kN / 0-2kN / 0-5kN / 0-10kN / 0-20kN siete rangos de medición para elegir, el transductor de fuerza FFP de tipo columna está diseñado para medir la fuerza de compresión con configuración de brida a brida.El sensor de fuerza montado en la brida es adecuado para aplicaciones tales como el proceso de control automatizado, medición del empuje del cilindro, monitorización de la fuerza de ensamblaje, medición del ajuste de la prensa del rodamiento, control de la fuerza de sujeción por soldadura por ultrasonidos, verificación de la fuerza de presión manual, etc.Además de las especificaciones estándar, Forsentek también es capaz y dispuesto a proporcionar un servicio de diseño personalizado de celdas de carga para satisfacer los requisitos de diferentes aplicaciones.
Dimensiones (unidad en mm)
| Código de orden | Rango de medición | Dirección de la fuerza |
| FFP-200N | Se trata de un sistema de control de la velocidad. | Compresión |
| FFP-500N | 0-500N / 0-50kgf | |
| FFP-1kN | Se aplicará el procedimiento siguiente: | |
| FFP-2kN | Se trata de un sistema de control de la velocidad. | |
| FFP-5kN | Se trata de un sistema de control de la velocidad. | |
| FFP-10kN | Se aplicará el método siguiente: | |
| FFP-20kN | Se aplicará el método siguiente: |
Especificaciones
| Capacidad |
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Producción nominal | 1.5 mV/V |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,5% de R.O. |
| La histeresis | ± 0,5% de R.O. |
| No repetibilidad | ± 0,2% de R.O. |
| Es una locura. | ± 0,1% de R.O. |
| Sobrecarga segura | El 150% F.S. |
| Sobrecarga máxima | El 200% F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,02% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 80 Hz |
| Resistencia de salida | 350 ± 10 ohmios |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP65 |
| Material del elemento | Acero inoxidable |
| El cable | Ø3*2000mm con 4 núcleos protegidos |
| Código de cableado |
Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Un sensor de fuerza es un transductor que convierte la carga mecánica en una señal mV proporcional a la fuerza aplicada. La fuerza en acción causa la deformación del elemento de medición,el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la potencia constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
señal de salida de la celda de carga y del amplificador:
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga montada en la brida FFP es normalmente de alrededor de 1,5 mV/V.
La fuente de alimentación de la célula de carga FFP de tipo de brida está normalmente dentro del rango de 3-15 V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del sensor de fuerza de tipo de compresión FFP es normalmente dentro de 0... +22.5mV.
Ejemplo uno: Transductor de fuerza de brida FFP-2kN con sensibilidad de 1,5 mV/V alimentado por 5 V de CC, el rango de salida es 0 mV...+7,5 mV.
Ejemplo 2: Sensor de fuerza de tipo brida FFP-500N con salida nominal de 1,5 mV/V alimentado por 10 V de corriente continua, el rango de salida es 0 mV...+15 mV.

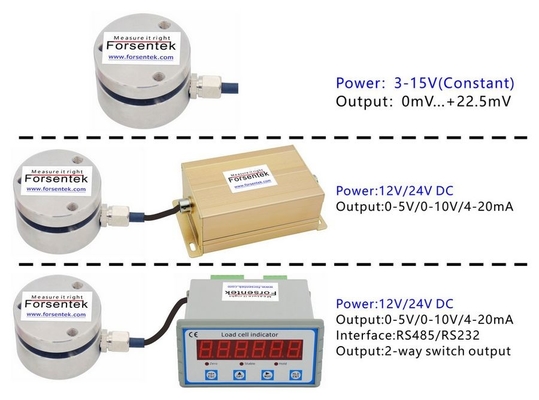

La salida mV/V del puente de piedra de trigo a veces apenas puede procesarse directamente, un acondicionador de señal se puede utilizar con la célula de carga para entregar -5 ~ 5V, 0-10V o 4-20mA de salida.
Ejemplo uno: Célula de carga de compresión de tipo brida FFP-1kN que trabaja con el amplificador FSC ((0-10V) -24V, la relación carga-tensión será de 0-1000N fuerza de compresión VS salida 0-10V,que es lineal independientemente del error de medición, 1V de salida corresponde a una carga de compresión de 100N, 2V de salida corresponde a una carga de compresión de 200N, y así sucesivamente.
Ejemplo dos: Sensor de fuerza de tipo columna en miniatura FFP-2kN que trabaja con el amplificador FSC ((4-20mA) -24V, la relación fuerza-corriente será de 0-2000N fuerza de compresión VS salida 4-20mA,que es lineal independientemente del error de medición, la salida de 4mA corresponde a una carga de 0 ‰, la salida de 5,6mA corresponde a una carga de compresión de 200N, la salida de 12mA corresponde a una carga de compresión de 1000N, y así sucesivamente.
