Datos del producto:
Pago y Envío Términos:
|
Tipo: | Célula de carga de la crepe | Gama de medición: | 0-100 tonelada |
---|---|---|---|
Uso: | Fijación de la medida de la fuerza con abrazadera | Salida: | Sensor análogo |
Material: | Acero de aleación | Hilo: | M16/M32/M40/M60 |

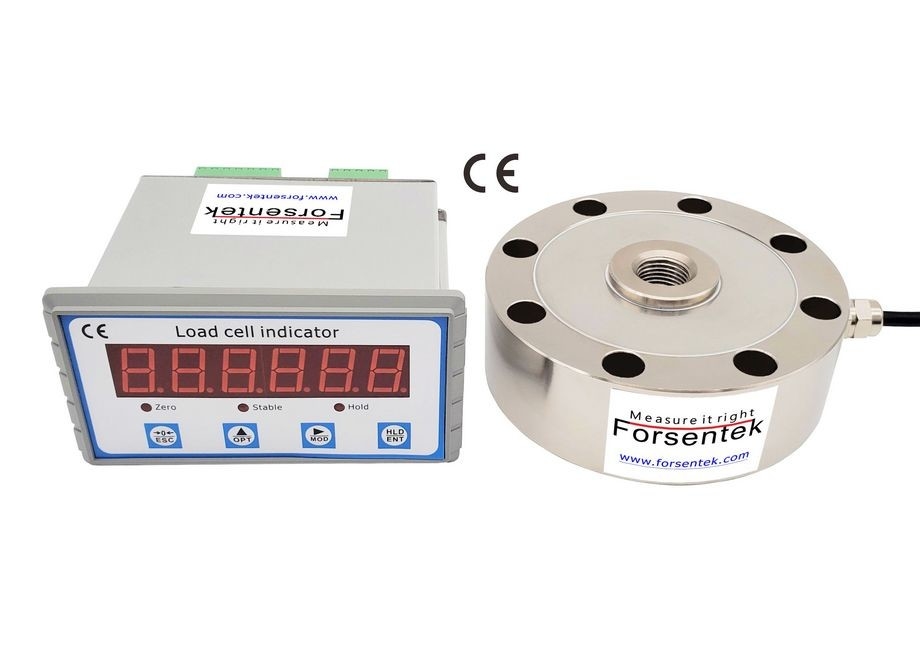

Moldeo a presión del transductor 0-1000kN de la fuerza de compresión que afianza la medida de la fuerza con abrazadera

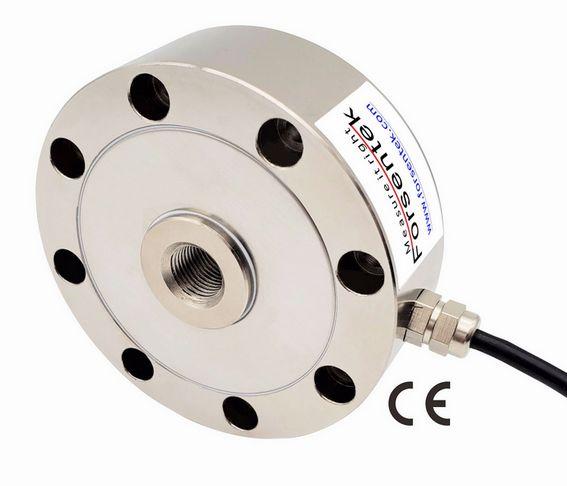

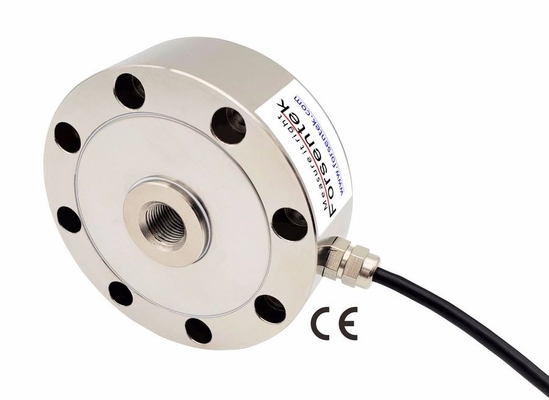

M16/M32/M40/M60 roscó el moldeo a presión que afianzaba el sensor FCM de la medida con abrazadera de la fuerza se hace del acero de aleación de la alta tiesura basado en tecnología del indicador de tensión de la hoja para entregar la salida nominal 2.0mV/V proporcional a la fuerza aplicada. La célula de carga de la crepe FCM ofrece 0,5 capacidades clasificadas 1ton/2 toneladas/3ton/5 toneladas/7ton/10 toneladas/20ton/25 toneladas/30ton/50 toneladas/60ton/100ton trece de la tonelada/de elegir de. La célula de carga compresiva FCM es conveniente para la medida estática y dinámica de la fuerza en la dirección de la tensión y de la compresión. La estructura del perfil bajo hace también conveniente para la supervisión en línea de la fuerza. El sensor FCM de la fuerza de la abrazadera se diseña con un agujero roscado métrico que corre a través del centro del transductor que se puede utilizar para montar los accesorios tales como botones de la carga, pernos de ojo u otros adaptadores para el cargamento de la fuerza, éste hace habló el tipo células de carga muy adaptables a los diversos casos, usted puede encontrar el tipo célula de carga FCM de la crepe aplicable para la medida de la fuerza en máquinas del inyección-moldeado, máquinas de la prensa y el equipo de la prueba de materiales, medida del peso para los tanques, buques y tolvas, y así sucesivamente. El servicio por encargo está disponible si usted necesita diversas dimensiones o capacidades.

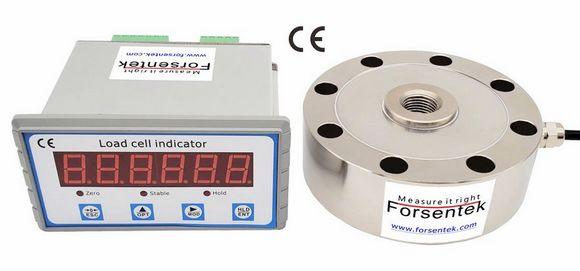

Un sensor de la célula de carga es un transductor que convierte una carga o fuerza la actuación en él en la señal electrónica que es proporcional a la carga (o a la fuerza) que es aplicada. La deformación medida de las causas de la carga o de la fuerza del elemento de medición (cuerpo de elástico), el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así la carga/la fuerza puede ser medida midiendo la señal de salida de la célula de carga. La célula de carga de la crepe FCM hace salir la señal del milivoltio que está normalmente dentro de -30mV… +30mV, y la amplificación de la señal puede ser requerida para la mayoría de los usos, un transmisor de la señal de la célula de carga se puede utilizar para conseguir la señal 0-5V, 0-10V o 4-20mA para de adquisición de datos fácil luego. El indicador del peso se puede utilizar para exhibir el valor medido, exhibición FPT de la célula de carga se integra con el Sigma-delta ADC del pedazo de la alta exactitud 24, muestreando para acelerar a 960Hz, ayudas RS485 o el puerto de comunicación RS232, puede también hacer salir 0-5V, 0-10V, 0-20mV o la señal amplificada 4-20mA.
Especificaciones
Capacidad clasificada |
0.5ton/5kN/1.1klb 1 tonelada/10kN/2.2klb 2ton/20kN/4.4klb 3 toneladas/30kN/6.6klb 5ton/50kN/11klb 7 toneladas/70kN/15klb 10ton/100kN/22klb 20 toneladas/200kN/44klb 25ton/250kN/55klbf 30 toneladas/300kN/66klb 50ton/500kN/110klbf 60 toneladas/600kN/132klb 100ton/1000kN/220klbf |
Salida nominal | 2.0±10%mV/V |
Excitación | 3-15V |
Equilibrio cero | el ±2% de R.O. |
Ausencia de linealidad |
el ±0.05% de R.O. (≥30t el ±0.1% R.O.) |
Histéresis |
el ±0.05% de R.O. (≥30t el ±0.1% R.O.) |
Nonrepeatability |
el ±0.05% de R.O. (≥30t el ±0.1% R.O.) |
Arrastramiento (10min) | el ±0.03% de R.O. |
Sobrecarga segura | 150% de F.S. |
Última sobrecarga | 200% de F.S. |
Temperatura compensada | -10… +40oC |
Temperatura de funcionamiento | -20… +60oC |
Cambio cero de la temperatura | El ±0.05% R.O./10oC |
Palmo del cambio de la temperatura | El ±0.05% R.O./10oC |
Resistencia entrada | ohmios 385±30 |
Resistencia de salida | ohmios 350±10 |
Resistencia de aislamiento | >ohmios de los 5000M |
Protección del ingreso | IP66 |
Material del elemento | Acero de aleación |
Cable | Alambre de Ø5*3000mm 4 |
Conexión de código | Rojo--Negro de Excitation+--Excitación Verde--Signal+ blanco--Señal |
La fijación de la fuerza con abrazadera es la fuerza necesitó mantener el molde unido durante la inyección y es aplicada por la unidad de fijación con abrazadera de una máquina del moldeo a presión. Puede causar fracaso del molde como burbujas de aire, cavidades, las grietas de la pared, el etc. si la fuerza de fijación con abrazadera no se supervisa y no se controla correctamente. Las células de carga de Forsentek se pueden utilizar para supervisar la presión de fijación con abrazadera total, durante el moldeo a presión plástico y a presión fundición, el molde se afianza con abrazadera junto para resistir la extensión termal y la contracción rápidas causadas por el material fundido que llena la cavidad de molde. Las piezas estropeadas pueden ser creadas si el molde no se mantiene afianzado con abrazadera correctamente para resistir el cargamento termal en el moldeado y el proceso de lanzamiento. Para atenuar estos efectos termales, las células de carga de la crepe se ponen en los puntos de contacto de la abrazadera, permitiendo a la máquina del moldeo a presión supervisar la presión de fijación con abrazadera en el moldeo a presión y ajustar la fijación de fuerzas con abrazadera por consiguiente
Señal de salida de la célula y del amplificador de carga:
Salida de la célula de carga: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal de la célula de carga de la crepe FCM está normalmente alrededor de 2.0mV/V.
La fuente de alimentación de la célula FCM de la carga de compresión está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La gama de la salida del sensor universal FCM de la fuerza está tan normalmente dentro de 0… +30mV. (- salida de 30mV… +30mV para la medida de la fuerza de la tensión y de compresión.
Ejemplo uno: La célula FCM-10t de la carga de compresión con la sensibilidad 2.0mV/V accionada por 5V DC, la gama de la salida es 0mV… +10mV.
Ejemplo dos: La célula de carga de la crepe FCM-20ton con la salida nominal 2.0mV/V accionada por 10V DC, la gama de la salida es 0mV… +20mV.

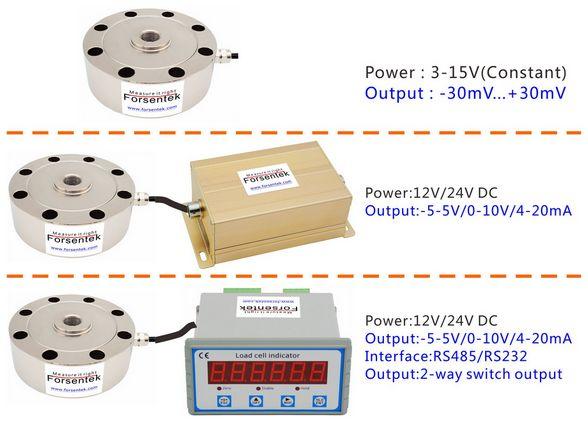

La salida de mV/V del puente de wheatstone se puede procesar a veces apenas directamente, un acondicionador de señal se puede utilizar con la célula de carga para entregar la salida 0~5V, 0-10V o 4-20mA.
Ejemplo uno: La célula de carga de la fuerza de compresión FCM-10t que trabaja con el amplificador FSC (0-10V) - 24V, la relación del Carga-voltaje será fuerza de compresión 0-10000kg CONTRA 0-10V la salida, que es linear sin importar el error de medida, la salida 1V corresponde a la carga de compresión 1000kg, salida 2V corresponde a la carga de compresión 2000kg, y así sucesivamente.
Ejemplo dos: La célula de carga de la crepe FCM-50ton que trabaja con el amplificador FSC (4-20mA) - 24V, la relación Fuerza-actual será fuerza de compresión 0-50ton CONTRA 4-20mA la salida, que es linear sin importar el error de medida, la salida 4mA corresponde a “0" carga, salida 5.6mA corresponde a la carga de compresión 5ton, salida 12mA corresponde a la carga de compresión 25ton, y así sucesivamente.
