Inicio Productoscélula de carga de la tensión

tirón Loadcell de la célula de carga de la tracción del S-haz de la célula de carga de la tracción 10kg 20kg 50kg

tirón Loadcell de la célula de carga de la tracción del S-haz de la célula de carga de la tracción 10kg 20kg 50kg

10kg Traction Load Cell 20kg S-Beam Traction Load Cell 50kg Pull Loadcell
10kg Traction Load Cell 20kg S-Beam Traction Load Cell 50kg Pull Loadcell 10kg Traction Load Cell 20kg S-Beam Traction Load Cell 50kg Pull Loadcell 10kg Traction Load Cell 20kg S-Beam Traction Load Cell 50kg Pull Loadcell 10kg Traction Load Cell 20kg S-Beam Traction Load Cell 50kg Pull Loadcell 10kg Traction Load Cell 20kg S-Beam Traction Load Cell 50kg Pull Loadcell

Ampliación de imagen :  tirón Loadcell de la célula de carga de la tracción del S-haz de la célula de carga de la tracción 10kg 20kg 50kg Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Forsentek
Certificación: CE
Número de modelo: FS6A/FS6B
Pago y Envío Términos:
Cantidad de orden mínima: 1pc
Precio: 39usd/pc
Detalles de empaquetado: Cartón
Tiempo de entrega: 3~25 días laborables
Condiciones de pago: T/T, Western Union o Paypal
Capacidad de la fuente: 3990pcs/month
Descripción detallada del producto
El tipo: Célula de carga de compresión y tracción Capacidad: 5kg 10kg 20kg 30kg 50kg 100kg 200kg y el resto de los productos
Estructura: Tipo célula de S de carga Utilización: Medición de la fuerza
Dirección de carga: Tracción y compresión Producción: Sensor análogo

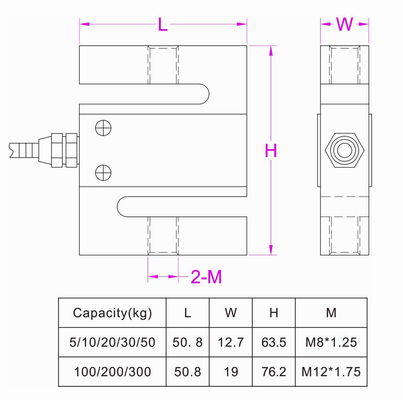

Conexión: M8/M12 agujero roscado

Celular de carga de tracción de 10 kg Celular de carga de tracción de vigas S de 20 kg Celular de carga de tracción de 50 kg Celular de carga de tracción

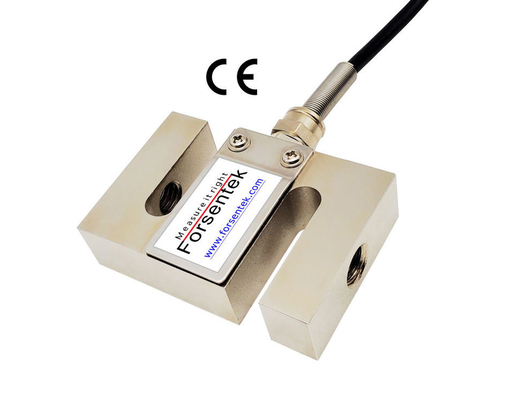

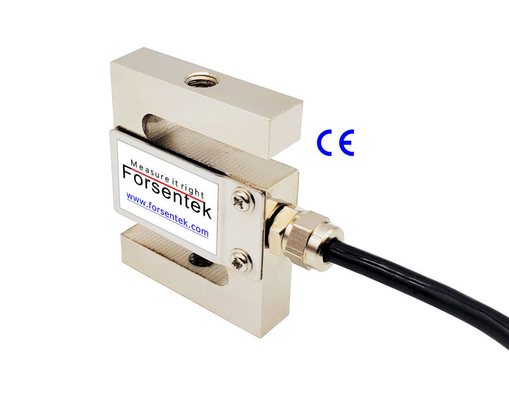

La célula de carga de compresión y tracción del haz s universal FS6A/FS6B está basada en un estripador destinado a la medición de la fuerza de tracción y compresión.La célula de carga de tracción de tipo S FS6A / FS6B ofrece ocho rangos de medición nominales para elegir entre 0-5kg / 0-10kg / 0-20kg / 0-30kg / 0-50kg / 0-100kg / 0-200kg / 0-300kgLos agujeros de rosca métrica M8/M12 situados en ambos extremos se pueden utilizar para montar accesorios como pernos y ganchos para adaptarse a diferentes casos.Transductor de fuerza de tracción por compresión de tipo S FS6A/FS6B ofrece una solución de medición precisa y asequible para aplicaciones tales como máquinas de ensayo de materiales, balanzas colgantes, pesaje de tolvas, equipos de automatización, etc.

tirón Loadcell de la célula de carga de la tracción del S-haz de la célula de carga de la tracción 10kg 20kg 50kgtirón Loadcell de la célula de carga de la tracción del S-haz de la célula de carga de la tracción 10kg 20kg 50kg

Código de pedido:

El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga.

El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga.

Glosario de células de carga:

Puente de Wheatstone: Un puente de Wheatstone es una red de cuatro patas de resistencia.El puente Wheatstone es el equivalente eléctrico de dos circuitos divisores de voltaje paralelos. R1 y R2 componen un circuito divisor de voltaje, y R4 y R3 componen el segundo circuito divisor de voltaje.La salida de un puente Wheatstone se mide entre los nodos centrales de los dos divisores de voltaje.
Excitación: la tensión aplicada a los terminales de entrada de la célula de carga.

Capacidad nominal: La carga axial máxima que la celda de carga está diseñada para medir dentro de sus especificaciones.

No linealidad: la desviación máxima de la curva de calibración respecto a una línea recta trazada entre las salidas sin carga y las nominales.expresado en porcentaje de la potencia nominal y medido únicamente en carga creciente.

No repetibilidad: la diferencia máxima entre las lecturas de salida de la celda de carga para cargas repetidas en condiciones ambientales y de carga idénticas.

Hysteresis: la diferencia máxima entre las lecturas de salida de la celda de carga para la misma carga aplicada.una lectura obtenida aumentando la carga desde cero y la otra disminuyendo la carga desde la potencia nominal; generalmente medido a la mitad de la potencia nominal y expresado en porcentaje de la potencia nominal.

Creep: el cambio en el rendimiento de la célula de carga que se produce con un período de tiempo especificado, mientras se encuentra bajo carga y con todas las condiciones ambientales y otras variables constantes;normalmente medido con carga nominal aplicada.

Sobrecarga segura: Carga máxima en porcentaje de la capacidad nominal que puede aplicarse sin producir un cambio permanente en las características de rendimiento más allá de las especificadas.

Sobrecarga final: La carga máxima en porcentaje de la capacidad nominal que puede aplicarse sin producir una falla estructural.

Temperatura de funcionamiento: los extremos de temperatura dentro de los cuales una celda de carga funcionará sin cambios adversos permanentes en cualquiera de sus características de rendimiento.

Duración del cambio de temperatura: El cambio en la salida debido a un cambio en la temperatura de la celda de carga; generalmente expresado como un porcentaje de la carga por cambio de temperatura de un grado Celsius.

Cambio de temperatura cero: El cambio en el equilibrio cero debido a un cambio en la temperatura ambiente; generalmente expresado en porcentaje de la producción nominal por cambio de temperatura de un grado Celsius.

Resistencia de entrada: la resistencia del circuito puente de la célula de carga medida en los terminales de excitación positiva y negativa sin carga aplicada y con los terminales de salida en circuito abierto.

Resistencia de salida: la resistencia del circuito puente del transductor medida en los terminales de la señal positiva y negativa sin carga aplicada y con los terminales de entrada en circuito abierto.

tirón Loadcell de la célula de carga de la tracción del S-haz de la célula de carga de la tracción 10kg 20kg 50kgtirón Loadcell de la célula de carga de la tracción del S-haz de la célula de carga de la tracción 10kg 20kg 50kg

Especificaciones

Capacidad nominal

La velocidad máxima de la corriente es de 50N / 100N / 200N / 300N / 500N / 1kN / 2kN / 3kN.
5kg / 10kg / 20kg / 30kg / 50kg / 100kg / 200kg / 300kg
10 libras / 20 libras / 45 libras / 66 libras / 110 libras / 220 libras / 440 libras / 660 libras

Producción nominal 2Se aplicarán los siguientes requisitos:
La emoción. 3 a 15 V
Saldo cero Se aplicarán las siguientes medidas:
No linealidad ± 0,05% de la capacidad nominal
La histeresis ± 0,05%de capacidad nominal
No repetibilidad ± 0,03%de capacidad nominal
Es una locura. ± 0,03%de capacidad nominal
Sobrecarga segura 150 por cientode capacidad nominal
Sobrecarga máxima 200 por cientode capacidad nominal
Temperatura compensada -10... más 40oC. Las
Temperatura de funcionamiento -20... más 60oC. Las
Cambio de temperatura cero ±0,05% R.O./10oC. Las
Distancia de cambio de temperatura ±0,05% R.O./10oC. Las
Resistencia de entrada Los demás componentes de las máquinas de la partida 84
Resistencia de salida con una frecuencia de transmisión superior a 80 Hz
Resistencia al aislamiento > 5000M ohmios
Protección de entrada Protección IP50
Material del elemento Acero de aleación
El cable Ø5*2000mm con 4 núcleos protegidos
Código de cableado

Rojo... Emoción + Negro... Emoción...

Verde, señal y blanco, señal.



tirón Loadcell de la célula de carga de la tracción del S-haz de la célula de carga de la tracción 10kg 20kg 50kg

Haga clic aquí para descargar la hoja de datos
