Datos del producto:
Pago y Envío Términos:
|
| Uso: | Medida de la fuerza | Tipo: | Célula de carga miniatura de la tracción |
|---|---|---|---|
| Salida: | Sensor análogo | Capacidad: | 10N 20N 50N 100N 200N 300N 500N 1KN |
| Dirección de la fuerza: | Tracción y compresión | Agujero roscado: | M3/M4 |

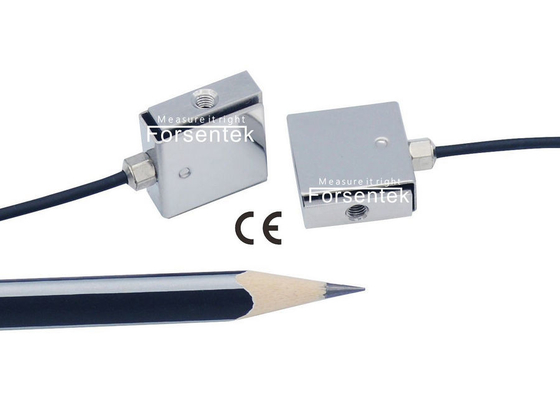

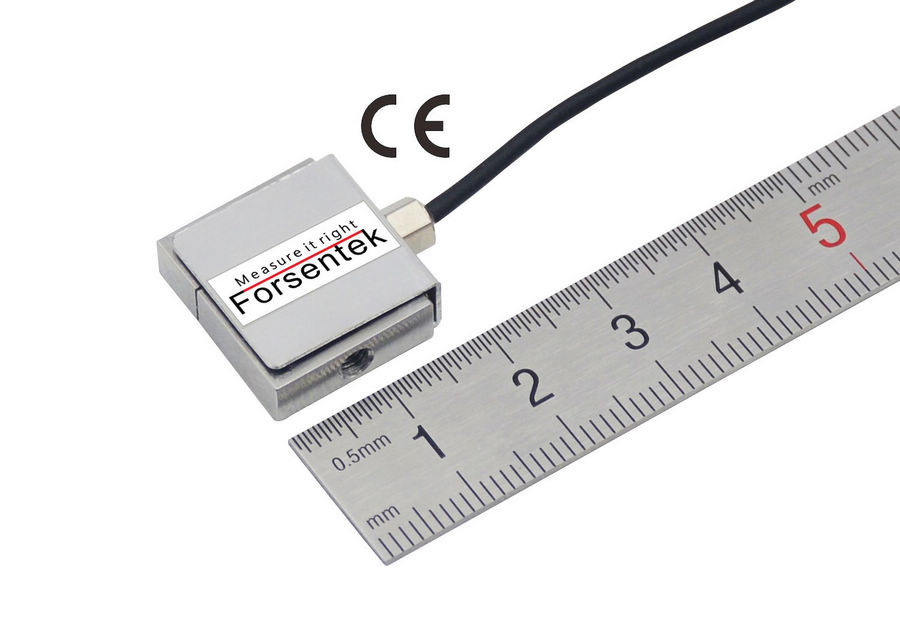

Sensor miniatura 20N de la fuerza de la tracción de la compresión de la célula de carga de la tracción 10N
La célula de carga miniatura de la tracción FSSM ofrece un diseño compacto para una variedad de usos. la serie de la célula de carga del haz de S proporciona exactitud, características del diseño compacto, y una gama ancha de la capacidad de 10N a 1000N para elegir de. La mini célula de carga FSSM utiliza tecnología del indicador de tensión de la hoja de metal para entregar la salida 2.0mV/V con la ausencia de linealidad del máximo 0,1% de completo, el diseño compacto permite al sensor micro FSSM de la fuerza ser integrada fácilmente en el equipo de la maquinaria o de prueba – ideal para la maquinaria de envasado, la maquinaria o la fin-de-línea equipo de la asamblea de prueba. El sensor ofrece los agujeros roscados en dos lados para el montaje de accesorios o los instrumentos, este sensor micro de la fuerza se pueden utilizar para la tensión y la medida de la fuerza de compresión en usos con el espacio limitado. Usted puede encontrar el haz menor de S célula de carga FSSM permutable con la célula de carga de FUTEK LSB200, Mark Miniature Force Sensors Series R04, sensor AIA de la fuerza del s-haz del flintec, ISB de la célula de carga del flintec, etc. Además de las especificaciones estándar, FSSM modelo se puede también modificar o modificar para requisitos particulares para mejorar los usos de clientes del ajuste.
Una célula de carga se utiliza para determinar total: La fuerza del peso ejercida por la muestra es convertida en una señal eléctrica por la célula de carga. Las células de carga son por lo tanto los componentes más importantes de una escala electrónica. Una de las tecnologías más ampliamente utilizadas se basa en tecnología del indicador de tensión: una célula de carga análoga consiste en un elemento de medición (supuesto cuerpo de la primavera) hecho del acero o se monta el aluminio, en el cual la tensión calibra (puente de Wheatstone), los indicadores de tensión es los resistores eléctricos que cambian su resistencia mientras que están cargados, estas ventajas del cambio de la resistencia al cambio de la señal de salida, la carga/el peso después puede ser medida y ser evaluada midiendo la señal de salida del puente de wheatstone.
El transductor miniatura FSSM de la fuerza de la tracción de la compresión hace salir la señal del milivoltio del puente de wheatstone lleno que es proporcional a la carga aplicada, un amplificador de la célula de carga se puede utilizar para convertir la señal del milivoltio en -5-5V/0-10V/4-20mA para el tratamiento de señales fácil, tomando FSSM-20N y FSC (- 10-10V) - 24V por ejemplo, la relación del carga-voltaje será la carga de compresión 0-20N CONTRA la salida 0-10V, carga de la tensión 0-20N CONTRA 0 (- 10V) salidas, voltaje 5V corresponde a la carga de compresión 10N, voltaje de -1V corresponde a la fuerza de la tensión 2N, y así sucesivamente.
Código el ordenar: FSSM-10N, FSSM-20N, FSSM-50N, FSSM-100N, FSSM-200N, FSSM-300N, FSSM-500N, FSSM-1kN
Especificaciones
| Capacidad | 10N / 20N/50N/100N/200N/300N/500N/1000N 1kg/2kg/5kg/10kg/20kg/30kg/50kg/100kg 2.2lb/4.4lb/10lb/20lb/45lb/67lbf/110lb/220lbs |
| Salida nominal | 2.0mV/V |
| Excitación | 3-12V |
| Equilibrio cero | ±0.1mV/V |
| Ausencia de linealidad | El ±0.1% R.O. |
| Histéresis | El ±0.1% R.O. |
| Nonrepeatability | El ±0.05% R.O. |
| Arrastramiento (5min) | El ±0.1% R.O. |
| Sobrecarga segura | El 150% F.S. |
| Última sobrecarga | El 200% F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.03% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.02% R.O./oC |
| Resistencia entrada | ohmios 380±30 |
| Resistencia de salida | ohmios 350±5 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso |
10/20N: IP50 50N~1kN: IP62 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø2*4000mm 4 protegió |
| Conexión de código |
Compression@ Verde--Signal+ blanco--Señal |
