Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza de empuje y tracción | El tipo: | Celda de carga de tracción por compresión |
|---|---|---|---|
| Rango de carga: | 5kg 10kg 20kg 50kg 100kg y el resto de los productos | Estructura: | Sensor de fuerza en línea roscado |
| Producción: | Transductor analógico | Conexión: | M5/M6 Finalidad del bastón |
Celda de carga de compresión y tracción 50 kg Celda de carga de tracción 20 kg Celda de carga de tensión 10 kg

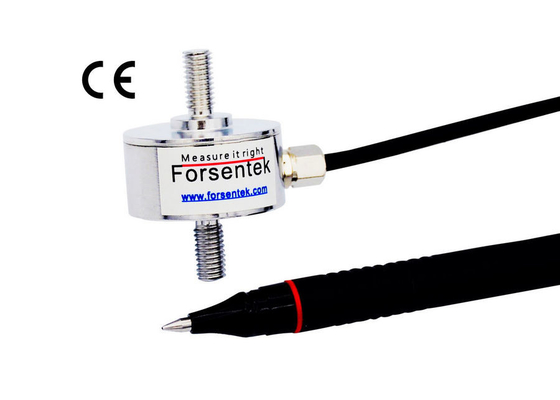

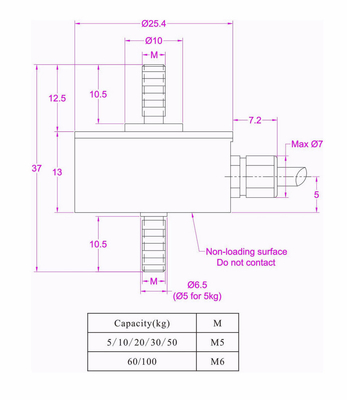

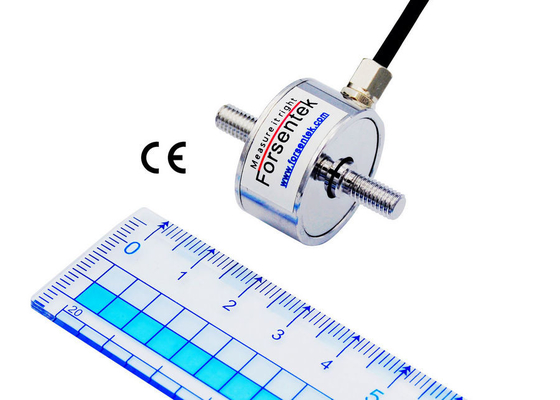

La célula de carga de compresión y tracción en línea roscada FL25 está hecha de acero inoxidable 17-4 y está certificada CE. El transductor de fuerza en línea FL25 ofrece una estructura resistente para aplicaciones industriales.Las células de carga de empuje de tracción en línea están diseñadas para ser montadas en línea con el eje de carga para medir la tensión y la fuerza de compresiónEl sensor de fuerza de tracción FL25 se puede montar fácilmente en el sistema existente a través de varillas roscadas M5 o M6 ubicadas en ambos lados del transductor.Estos hilos métricos también se pueden utilizar para montar accesorios,El transductor de compresión y fuerza de tracción FL25 utiliza la tecnología del estripador de papel metálico para entregar 2.0mV/V de salida nominal con 5kg / 10kg / 20kg / 30kg / 50kg / 60kg / 100kg siete capacidades nominal para elegirCada sensor está integrado con un cable blindado de cuatro núcleos de 4 metros de largo, el cable viene con un extremo libre que facilita el montaje de cualquier tipo de conectores para la conexión eléctrica.La célula de carga de tensión FL25 se utiliza normalmente para medir la fuerza de presión, medición de la fuerza de tracción del cilindro, equipos automotrices, línea de producción, máquina de prensa manual, etc. La célula de carga de tracción compresiva FL25 también se puede modificar o personalizar según la solicitud del cliente.
Código de pedido: FL25-5kg, FL25-10kg, FL25-20kg,El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga
Una celda de carga es un transductor que convierte la carga o la fuerza que actúa sobre ella en una señal electrónica que es proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia lo que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la energía constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida de la celda de carga.Celular de carga de tracción de compresión de extremo de varilla roscada FL25 está diseñada para medir tanto la tensión como la fuerza de compresión, las salidas de señal de milivoltios oscilan entre -30mV...+30mV, y la amplificación de la señal puede ser necesaria para la mayoría de las aplicaciones, un acondicionador de señal de célula de carga puede utilizarse para obtener -5~5V,señal de 0-10V o 4-20mA proporcional a la fuerza aplicada.La salida amplificada puede ser fácilmente procesada por los PLC y el software de adquisición de datos.el indicador de fuerza FPT está integrado con un ADC Sigma-Delta de 24 bits de alta precisión/bajo ruido, velocidad de muestreo de hasta 960Hz lo hace adecuado para mediciones estáticas y dinámicas;FPT también admite el protocolo Modbus RTU con puerto de comunicación RS485 o RS232, señal amplificada 0-5V,0-10V,0-20mV o 4-20mA también es posible desde FPT.
Especificaciones
| Capacidad nominal |
La velocidad máxima de la corriente es de 50 N / 100 N / 200 N / 300 N / 500 N / 1000 N |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 15 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ± 0,5% de la R.O. |
| La histeresis | ± 0,5% de la R.O. |
| No repetibilidad | ± 0,2% de la R.O. |
| Es una locura. | ± 0,1% de la R.O. |
| Sobrecarga segura | El 150% de la F.S. |
| Sobrecarga máxima | El 200% de la F.S. |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,02% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | Las demás partidas de los aparatos de la categoría 84 |
| Resistencia de salida | Las demás partidas de los componentes de las placas de aluminio |
| Resistencia al aislamiento | > 5000M ohmios |
| Protección de entrada | Protección IP64 |
| Material del elemento | Acero inoxidable |
| El cable | Ø3*4000 mm con 4 núcleos protegidos |
| Código de cableado | Rojo... Emoción + Negro... Emoción... Verde, señal y blanco, señal. |
Instrucción de salida de la celda de carga:
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga de empuje y tracción en línea FL25 es de alrededor de 2,0 mV/V.
La fuente de alimentación de la fuerza de tracción de compresión del extremo del bastón Sesnor FL25 está dentro del rango de 3-15V.
Carga / Capacidad dentro de 0-1.
Así que el rango de salida del transductor de fuerza de empuje FL25 es normalmente dentro de -30mV... +30mV para la compresión y la medición de la fuerza de tracción.
Ejemplo: Sensor de fuerza de empuje y tracción FL25-20kg con sensibilidad de 2,0 mV/V alimentado por 5 V CC, el rango de salida es -10 mV...+10 mV.
Se puede utilizar un acondicionador de señal con la célula de carga para proporcionar una salida de -5 ~ 5V, 0-10V o 4-20mA.
Ejemplo: Célula de carga de compresión y tracción FL25-10kg que trabaja con un amplificador de -10-10V, la relación Fuerza-Voltaje será de 0-10kg fuerza de empuje VS 0-10V salida, 0-10kg fuerza de tracción VS 0-(-10V salida,que es lineal independientemente del error de medición.
Celda de carga de compresión y tracción 50 kg Celda de carga de tracción 20 kg Celda de carga de tensión 10 kg
