| Uso: | Medida de la fuerza del empuje y del tirón | Tipo: | Célula de carga roscada del tirón |
|---|---|---|---|
| gama de la carga: | 5kg 10kg 20kg 50kg 100kg | Salida: | Sensor análogo |
| Conexión: | M5/M6 roscó la barra |
Sensor 20kg del tirón de la célula de carga de la tensión de M5 Rod End Pull Load Cell 5kg 10kg

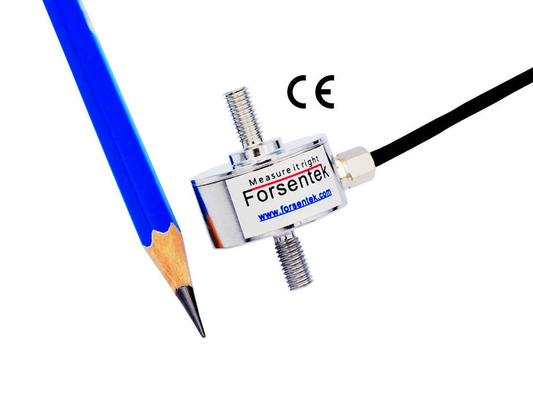

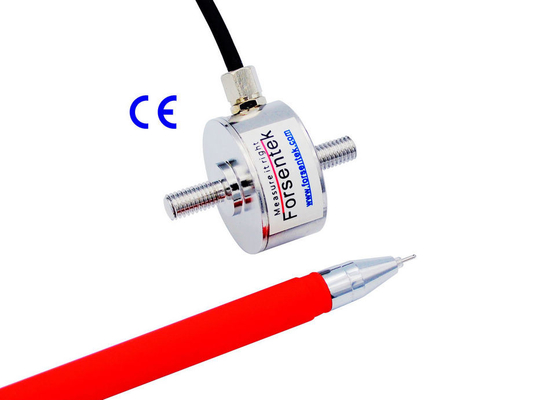

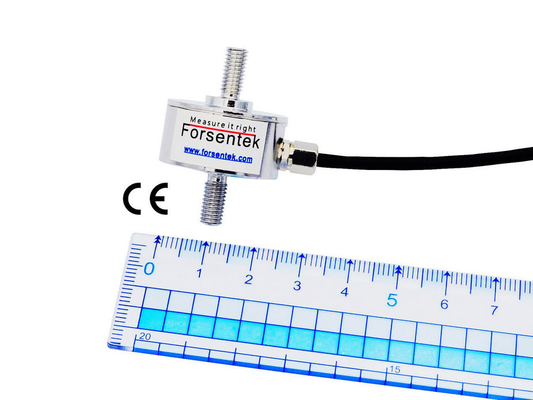

La célula de carga del tirón de Rod End FL25 se hace de 17-4 de acero inoxidables y CE certificados. El transductor en línea FL25 de la fuerza ofrece la estructura rugosa para los usos industriales. Las células de carga en línea del empuje del tirón se diseñan para ser montadas en línea al eje de la carga para la tensión y la medida de la fuerza de compresión. El sensor FL25 de la fuerza del tirón se puede montar fácilmente al sistema existente con M5 o M6 roscó las barras situadas a ambos lados del transductor, estos hilos métricos se puede también utilizar para montar los accesorios, tales como perno de ojo, adaptador del perno, etc. femeninos, para caber diversos requisitos del uso. El transductor FL25 de la fuerza del empuje y del tirón utiliza tecnología del indicador de tensión de la hoja de metal para entregar la salida nominal 2.0mV/V con las capacidades clasificadas 5kg/10kg/20kg/30kg/50kg/60kg/100kg siete de elegir de. Cada sensor se integra con un cable protegido 4 bases metro-largo 4, el cable viene con un extremo libre que haga fácil montar cualesquiera tipos de conectores para la conexión eléctrica. La célula de carga de la tensión FL25 se utiliza normalmente para clava la medida de la fuerza, medida de vaivén de la fuerza del cilindro, equipo auto, cadena de producción, prensa machine.etc de la mano. La célula de carga del empuje y del tirón FL25 se puede también modificar o modificar para requisitos particulares según la petición del cliente.
Dimensiones
Código el ordenar: FL25-5kg, FL25-10kg, FL25-20kg, FL25-30kg, FL25-50kg, FL25-60kg, FL25-100kg
Especificaciones
| Capacidad clasificada |
50N / 5kg/10lb 100N / 10kg/20lb 200N / 20kg/44lb 300N / 30kg/66lb 500N / 50kg/110lb 600N / 60kg/130lbf 1KN/100kg/220 libras |
| Salida nominal | 2.0mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad | el ±0.5% de R.O. |
| Histéresis | el ±0.5% de R.O. |
| Nonrepeatability | el ±0.2% de R.O. |
| Arrastramiento (10min) | el ±0.1% de R.O. |
| Sobrecarga segura | 150% de F.S. |
| Última sobrecarga | 200% de F.S. |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.02% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.02% R.O./oC |
| Resistencia entrada | ohmios 700±30 |
| Resistencia de salida | ohmios 700±5 |
| Resistencia de aislamiento | >ohmios de los 5000M |
| Protección del ingreso | IP64 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø3*4000mm 4 protegió |
| Conexión de código | Rojo--Negro de Exc+--Exc Verde--Sig+ blanco--Sig |
Una célula de carga es un transductor que convierte la carga o la fuerza que actúa en ella en la señal electrónica que es proporcional a la fuerza aplicada. La fuerza temporaria causa la deformación del elemento de medición, el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así la carga/la fuerza puede ser medida midiendo la señal de salida de la célula de carga. La célula de carga roscada del tirón del final de barra FL25 se diseña para medir la tensión y la fuerza de compresión, hace salir la señal -20~20mV de alcance del milivoltio, y la amplificación de la señal se puede requerir para la mayoría de los usos, a el acondicionador de señal de la célula de carga se puede utilizar para conseguir la señal -5~5V, 0-10V o 4-20mA que es proporcional a la fuerza aplicada. La salida amplificada es se puede procesar fácilmente por PLCs y el software de adquisición de datos. La fuerza aplicada se puede exhibir a través de un indicador de la fuerza, el indicador FPT de la fuerza se integra con la alta exactitud/los 24 Sigma-deltas de poco ruido ADC del pedazo, el muestreo acelera a 960Hz hace conveniente para la medida estática y dinámica; FPT también apoya el protocolo de Modbus RTU con RS485 o el puerto de comunicación RS232, la señal amplificada 0-5V, 0-10V, 0-20mV o 4-20mA es también realizables de FPT.
