Datos del producto:
Pago y Envío Términos:
|
| Tipo: | La célula de carga más pequeña de la tensión | Capacidad: | 10N 20N 50N 100N 200N |
|---|---|---|---|
| Salida: | Sensor análogo | Montaje: | El M3 roscó el agujero |
| Uso: | Medida de la fuerza |

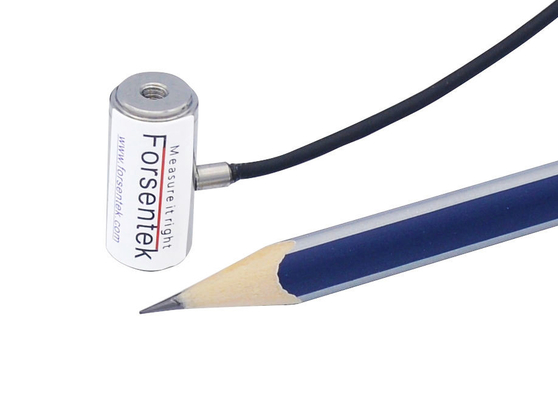

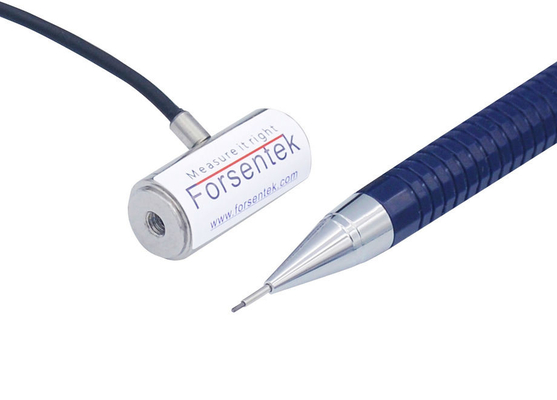

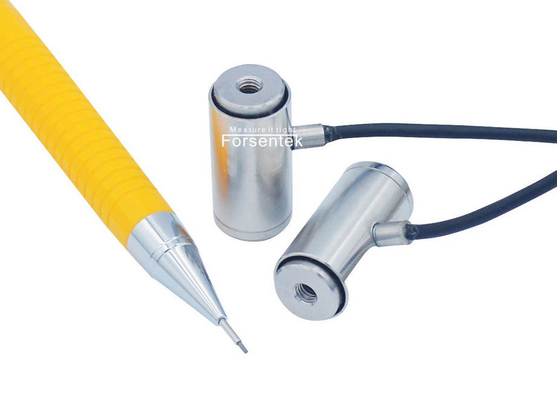

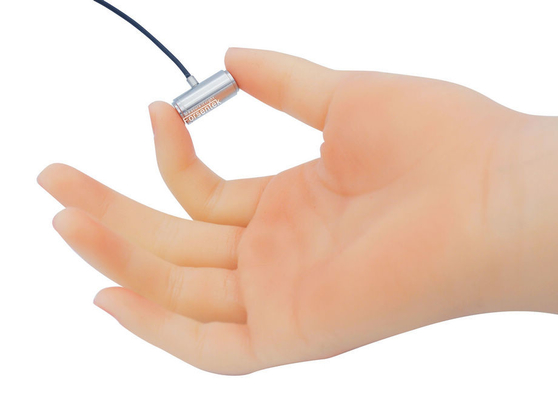

El sensor más pequeño más pequeño de la fuerza de la tensión de la célula de carga de la tensión 10N 20N 50N 100N 200N
La célula de carga más pequeña de la tensión FLAE se hace de tecnología de acero inoxidable del indicador de tensión que utiliza para entregar 0,2% ausencias de linealidad máxima de la salida nominal. El transductor más pequeño FLAE de la fuerza ofrece las capacidades clasificadas 0-10N/0-20N/0-50N/0-100N/0-200N cinco de elegir de. El M3 roscó los agujeros localizados en dos lados del transductor se puede utilizar para montar los accesorios o los instrumentos a adaptarse a diversos casos de la medida de la fuerza, la célula de carga miniatura del tipo de columna FLAE se pueden utilizar para la tensión y la medida de la fuerza de compresión. La construcción de acero inoxidable, tamaño compacto, medida bidireccional de la fuerza, alta exactitud, el sensor más pequeño FLAE de la fuerza de la tensión ofrece una mezcla perfecta para los usos tales como control de tensión del alambre, análisis de la distribución de la fuerza, control automatizado, medida del empuje del cilindro, supervisión de la fuerza de la asamblea, prueba de la primavera, control de fuerza de la abrazadera de la soldadura ultrasónica y así sucesivamente. Además de las especificaciones estándar, Forsentek es también capaz del abastecimiento crea servicio para requisitos particulares para cumplir requisitos de diversos usos.
| Código el ordenar | Gama de la medida | Dirección de la fuerza |
| FLAE-10N | 0-10N / 0-1kgf |
Tensión y compresión |
| FLAE-20N | 0-20N / 0-2kgf | |
| FLAE-50N | 0-50N / 0-5kgf | |
| FLAE-100N | 0-100N / 0-10kgf | |
| FLAE-200N | 0-200N / 0-20kgf |
Especificaciones
| Capacidad |
10N / 1kg/2lb |
| Salida nominal | 2,0 mV/V |
| Excitación | 3-12V |
| Equilibrio cero | ±0.1mV/V |
| Ausencia de linealidad | el ±0.2% de la capacidad |
| Histéresis | el ±0.2% de la capacidad |
| Nonrepeatability | el ±0.1% de la capacidad |
| Arrastramiento (5min) | el ±0.1% de la capacidad |
| Sobrecarga segura | 150% de la capacidad |
| Última sobrecarga | 200% de la capacidad |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.03% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.02% R.O./oC |
| Resistencia entrada | ohmios 380±30 |
| Resistencia de salida | ohmios 352±3 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP50 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø2*3000mm 4 protegió |
| Conexión de código |
Rojo--Excitation+ Negro--Excitación Verde--Signal+ Blanco--Señal |
Un sensor de la fuerza es un transductor que convierte la carga mecánica en la señal del milivoltio proporcional a la fuerza aplicada. La fuerza temporaria causa la deformación del elemento de medición, el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así la carga/la fuerza puede ser medida midiendo la señal de salida del transductor.
Salida de la célula de carga: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal de la célula de carga más pequeña de la tensión FLAE está alrededor de 2.0mV/V.
La fuente de alimentación del sensor más pequeño FLAE de la fuerza de la tensión está normalmente dentro de 3-12V.
Cargue/capacidad está dentro de 0-1.
La gama de la salida del transductor más pequeño FLAE de la fuerza de la tensión está tan normalmente dentro de -24mV… +24mV para la medida de la fuerza de la tensión/de compresión.
Ejemplo uno: La célula de carga miniatura de la compresión y de la tensión FLAE-10N con la sensibilidad 2.0mV/V accionada por 5V DC, la gama de la salida es -10mV… +10mV.
Ejemplo dos: El transductor micro FLAE-20N de la fuerza con la sensibilidad 2.0mV/V accionada por 10V DC, la gama de la salida es -20mV… +20mV.
Un acondicionador de señal se puede utilizar con la célula de carga para entregar la salida -5~5V, 0-10V o 4-20mA.
Ejemplo: La célula de carga miniatura de la fuerza FLAE-100N que trabaja con el amplificador de -10-10V, la relación del Fuerza-voltaje será la carga de compresión 0-100N CONTRA la salida 0-10V, carga de la tensión 0-100N CONTRA 0 (-) salidas 10V, cuando usted consigue la salida 5V, él significa la carga actual es fuerza de compresión 50N, cuando usted consigue salida de -1V, él significa que la carga actual es fuerza de la tensión 10N, y así sucesivamente.
El sensor más pequeño más pequeño de la fuerza de la tensión de la célula de carga de la tensión 10N 20N 50N 100N 200N
