Datos del producto:
Pago y Envío Términos:
|
| Utilización: | Medición de la fuerza | Estructura: | Celda de carga de tipo miniatura s |
|---|---|---|---|
| Capacidad: | 2 libras 5 libras 10 libras 20 libras 45 libras | Dirección de la fuerza: | Tensión y compresión |
| El tipo: | Transductor de micro fuerzas | Conexión: | Agujero roscado M2 |
| Producción: | Sensor análogo |
Celular de carga de haz S en miniatura 2lb 5lb 10lb 20lb 45lb Sensor de medición de fuerza de compresión de tensión
La miniatura de tipo S de la célula de carga FSSQ ofrece un diseño compacto para una variedad de aplicaciones. la serie de S Beam de la célula de carga proporciona precisión, características de diseño compacto, y 5 rangos de capacidad 2.2lb / 4.4 libras / 11 libras / 22 libras / 45 libras para elegir.La célula de carga miniatura jr s-beam FSSQ utiliza la tecnología de estímulo de lámina de metal para ofrecer una salida de 2,0 mV/V con una no linealidad máxima del 0,2%.el diseño compacto permite integrar fácilmente el transductor FSSQ en maquinaria o equipo de ensayo, máquinas de ensamblaje o equipos de ensayo de extremo de línea.The Micro S-Beam Force Transducer FSSQ features M2 threaded holes on two sides for the mounting of attachments or implements for both tension and compression force measurement in applications with limited space.

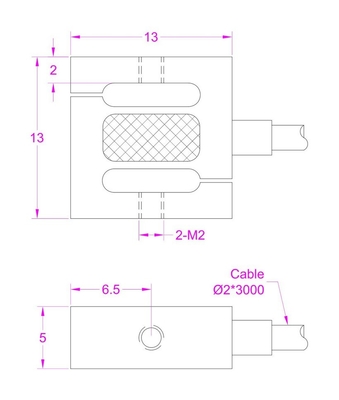

Dimensiones (unidad en mm)
| Código de orden | Rango de medición | Dirección de la fuerza |
| FSSQ-10N | 0-10N / 0-2.2 libras | Tensión/compresión |
| FSSQ-20N | 0-20N / 0-4.4 libras | |
| FSSQ--50N | 0-50N / 0-11 libras | |
| FSSQ-100N | 0-100N / 0-22 libras | |
| FSSQ-200N | 0-200N / 0-45 libras |
| Capacidad | 10N / 1kg / 2.2 libras 20N / 2kg / 4.4 libras 50N / 5kg / 11 libras 100N / 10kg / 22 libras 200N / 20kg / 45lbf |
| Producción nominal | 2Se aplicarán los siguientes requisitos: |
| La emoción. | 3 a 12 V |
| Saldo cero | Se aplicarán las siguientes medidas: |
| No linealidad | ±0,2% de la capacidad máxima |
| La histeresis | ± 0,2%de capacidad total |
| No repetibilidad | ± 0,1%de capacidad total |
| Es una locura. | ± 0,1%de capacidad total |
| Sobrecarga segura | 150 por cientode capacidad total |
| Sobrecarga máxima | 200 por cientode capacidad total |
| Temperatura compensada | -10... más 40oC. Las |
| Temperatura de funcionamiento | -20... más 60oC. Las |
| Cambio de temperatura cero | ± 0,03% de R.O./oC. Las |
| Distancia de cambio de temperatura | ± 0,02% de R.O./oC. Las |
| Resistencia de entrada | con una frecuencia de transmisión superior a 80 Hz |
| Resistencia de salida | con una potencia de 45 W o más |
| Resistencia al aislamiento | > 2000 M ohmios |
| Protección de entrada | Protección IP62 |
| Material del elemento | Acero inoxidable |
| El cable | Ø2*3000 mm con 4 núcleos protegidos |
| Código de cableado |
Compresión Verde, señal y blanco, señal. |
Un sensor de fuerza es un transductor que convierte la carga mecánica en una señal de mV proporcional a la fuerza aplicada.el medidor de deformación unido en consecuencia que causará el cambio de resistencia del puente de piedra de trigoEn el caso de la potencia constante, la señal de salida entre Sig+ y Sig- cambiará proporcionalmente, por lo que la carga/fuerza se puede medir midiendo la señal de salida del transductor.
Producción de la célula de carga: = (alimentador * producción nominal) * carga / capacidad
La potencia nominal de la célula de carga FSSQ de haz S es de alrededor de 2,0 mV/V.
La fuente de alimentación del sensor de fuerza FSSQ de tipo S está normalmente dentro del rango de 3-12 V.
Carga / Capacidad dentro de 0-1.
Por lo tanto, el rango de salida del transductor de fuerza de haz S FSSQ es normalmente dentro de -24mV... + 24mV para la tensión y la medición de la fuerza de compresión.
Un amplificador de célula de carga se puede utilizar para convertir la señal mV en -5-5V / 0-10V / 4-20mA para un procesamiento de señal fácil, tomando FSSQ-10N y FSC ((-5-5V)-24V por ejemplo,la relación carga-tensión será de 0-10N carga de compresión VS 0-5V salida, 0-10N carga de tensión VS 0-(-5V de salida, que es lineal independientemente del error de medición.
Celular de carga de tipo S en miniatura 2lb 5lb 10lb 20lb 45lb Sensor de medición de fuerza de compresión de tensión
