Datos del producto:
Pago y Envío Términos:
|
| Tipo: | Transductor miniatura de la fuerza | Capacidad: | 4.5lb 10lb 20lb 45lb 110lb 220lb 450lb |
|---|---|---|---|
| Uso: | Medida de la fuerza | Dirección de la fuerza: | Tensión y compresión |
| Montaje: | Reborde a ensanchar | Salida: | Sensor análogo |

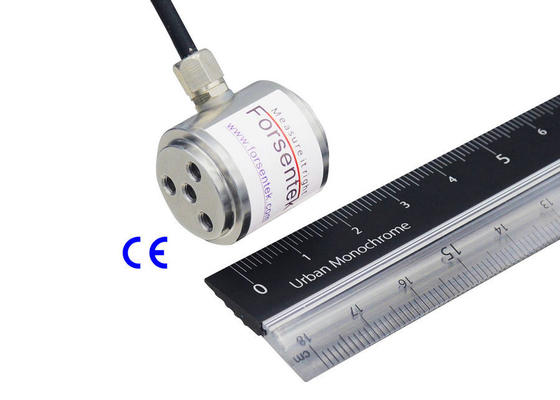

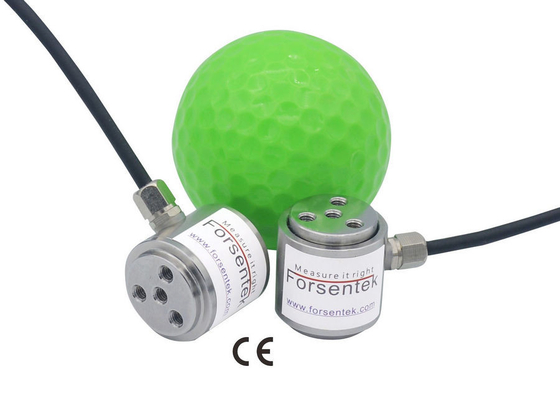

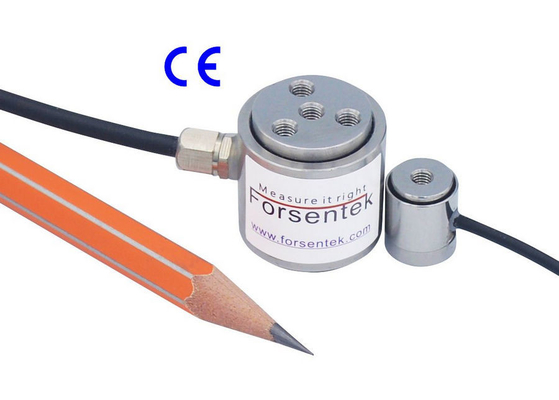

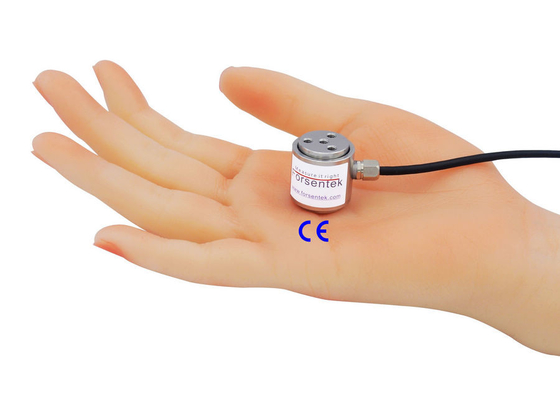

Ensancha el tipo sensor miniatura 220lb de la medida de la fuerza de compresión del transductor 110lb de la fuerza
El reborde a ensanchar el sensor miniatura FFG de la fuerza se hace de tecnología de acero inoxidable del indicador de tensión que utiliza para entregar 0,1% ausencias de linealidad máxima de la salida nominal. El sensor miniatura FFG de la fuerza del reborde ofrece 0-4.4lb/0-11lb/0-22lb/0-45lb/0-110lb/0-220lb/0-450lb seis valoró gamas de medición para elegir de, el transductor FFG de la fuerza de compresión se puede utilizar para la tensión y la medida de la fuerza de compresión. La construcción de acero inoxidable, diseño del reborde, tamaño compacto, medida bidireccional de la fuerza, alta exactitud, la célula de carga miniatura de columna FFG ofrece una mezcla perfecta para los usos tales como control de tensión del alambre, análisis de la distribución de la fuerza, control automatizado, medida del empuje del cilindro, supervisión de la fuerza de la asamblea, prueba de la primavera, control de fuerza de la abrazadera de la soldadura ultrasónica, verificación de la fuerza de la prensa de la mano, y así sucesivamente. Además de las especificaciones estándar, Forsentek es también capaz de y queriendo proporcionar cree el servicio para requisitos particulares para cumplir requisitos de diversos usos.
| Código el ordenar | Gama de la medida | Dirección de la fuerza |
| FFG-20N | 0-20N / 0-2kgf | Tensión/compresión |
| FFG-50N | 0-50N / 0-5kgf | |
| FFG-100N | 0-100N / 0-10kgf | |
| FFG-200N | 0-200N / 0-20kgf | |
| FFG-500N | 0-500N / 0-50kgf | |
| FFG-1kN | 0-1000N / 0-100kgf | |
| FFG-2kN | 0-2000N / 0-200kgf |
Especificaciones
| Capacidad |
2kg/5kg/10kg/20kg/50kg/100kg/200kg 20N / 50N/100N/200N/500N/1kN/2kN |
| Salida nominal | 2,0 mV/V |
| Excitación | 3-15V |
| Equilibrio cero | ±0.05mV/V |
| Ausencia de linealidad | el ±0.1% de capacidad plena |
| Histéresis | el ±0.1% de capacidad plena |
| Nonrepeatability | el ±0.05% de capacidad plena |
| Arrastramiento (5min) | el ±0.05% de capacidad plena |
| Sobrecarga segura | 150% de la capacidad plena |
| Última sobrecarga | 200% de la capacidad plena |
| Temperatura compensada | -10… +40oC |
| Temperatura de funcionamiento | -20… +60oC |
| Cambio cero de la temperatura | El ±0.02% R.O./oC |
| Palmo del cambio de la temperatura | El ±0.02% R.O./oC |
| Resistencia entrada | ohmios 350±30 |
| Resistencia de salida | ohmios 350±5 |
| Resistencia de aislamiento | >ohmios de los 2000M |
| Protección del ingreso | IP62 |
| Material del elemento | Acero inoxidable |
| Cable | La base de Ø3*3000mm 4 protegió |
| Conexión de código |
Rojo--Excitation+ Negro--Verde de la excitación--Signal+ Blanco--Señal |
Un sensor de la fuerza es un transductor que convierte la carga mecánica en la señal del milivoltio proporcional a la fuerza aplicada. La fuerza temporaria causa la deformación del elemento de medición, el indicador de tensión consolidada deforma por consiguiente que causará el cambio de la resistencia del puente de wheatstone, bajo fuente de la potencia constante, la señal de salida entre Sig+ y los sig cambiarán proporcional, así la carga/la fuerza puede ser medida midiendo la señal de salida del transductor.
Salida de la célula de carga: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal del tipo célula de carga cilíndrica FFG del reborde está alrededor de 2.0mV/V.
La fuente de alimentación de la célula de carga ensanchada de columna FFG está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La gama de la salida de la célula de carga montada reborde FFG está tan normalmente dentro de 0-30mV (- 30mV… +30mV para la medida de la fuerza de la tensión y de compresión).
Ejemplo uno: La célula de carga del reborde FFG-500N con la sensibilidad 2.0mV/V accionada por 5V DC, la gama de la salida es -10mV… +10mV (tensión y compresión).
Ejemplo dos: La célula FFG-200N de la carga de compresión de la tensión con la sensibilidad 2.0mV/V accionada por 10V DC, la gama de la salida es -20mV… +20mV (tensión y compresión).
Un acondicionador de señal se puede utilizar con la célula de carga para entregar la salida -5~5V, 0-10V o 4-20mA.
Ejemplo: El transductor miniatura FFG-1kN de la fuerza del reborde que trabaja con el amplificador de -10-10V, la relación del Fuerza-voltaje será la carga de compresión 0-1000N CONTRA la salida 0-10V, carga de la tensión 0-1000N CONTRA 0 (-) salidas 10V, que es linear sin importar el error de medida.
Ensancha el tipo transductor miniatura 220lb de la medida de la fuerza de compresión del sensor 110lb de la fuerza
